Technisches Handbuch SCN-RTx55S.01 / SCN-RTx63S.01
Raumtemperaturregler/-Nebenstelle Smart 55 / 63
4.6.4 Basisfunktion – Jalousie
Einzelne Kanäle
Gruppierte Kanäle
Die Jalousie Funktion dient der Ansteuerung von Jalousieaktoren, welche zur Verstellung und
Steuerung von Jalousien und Rollladen verwendet werden können.

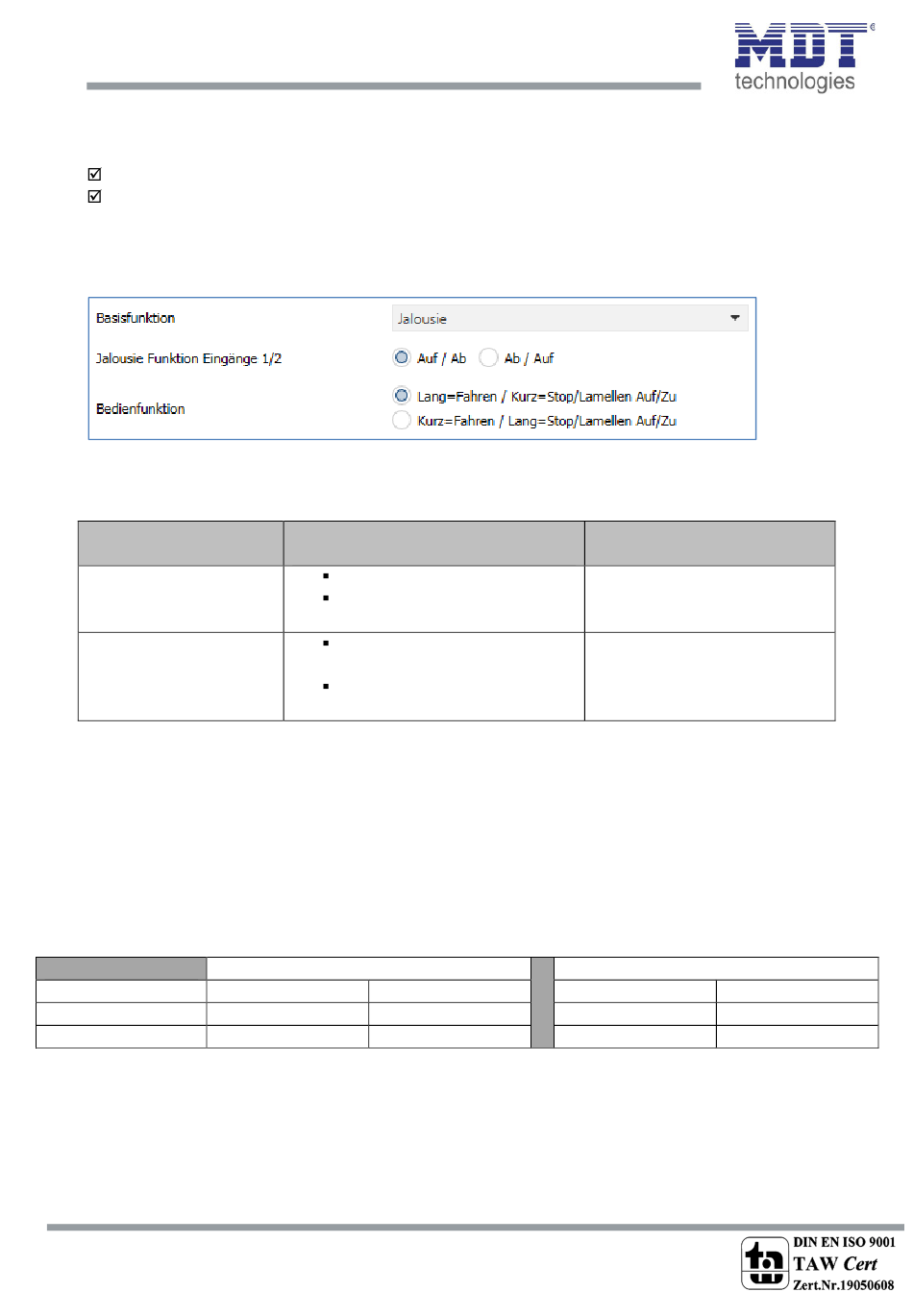

Das nachfolgende Bild zeigt die verfügbaren Einstellungen (hier gruppierte Kanäle):
Abbildung 60: Einstellungen – Jalousie
Die nachfolgende Tabelle zeigt alle verfügbaren Einstellungen:
ETS-Text
Jalousie Funktion
Eingänge 1/2
Bedienfunktion
Tabelle 124: Einstellungen – Jalousie
Für die Jalousiefunktion erscheinen 2 Kommunikationsobjekte, zum einen die Funktion für das Stop-
/Schrittobjekt „Stop/Lamellen Auf/Zu" und zum anderen die Funktion für das Bewegobjekt „Jalousie
Auf/Ab".
Das Bewegobjekt dient der Auf- und Abfahrt der Jalousien/Rollladen. Das Stopp/Schrittobjekt dient
der Verstellung der Lamellen. Zusätzlich stoppt diese Funktion die Auf- bzw. Abfahrt insofern die
Endlage noch nicht erreicht wurde.
Bei der Funktion für gruppierte Kanäle kann die Belegung eingestellt werden, die Zusammenhänge
zeigt folgende Tabelle:
Eingang
Bewegobjekt
Stop/Schrittobjekt
Tabelle 125: Funktionsprinzip – Jalousie bei gruppierten Kanälen
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
106
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
Auf/Ab
Ab/Auf
Lang=Fahren /
Kurz=Stop/Lamellen Auf/Zu
Kurz=Fahren /
Lang=Stop/Lamellen Auf/Zu
Funktion Auf/Ab
Eingang 1
Auf
Stop/Lamellen Auf
Stop/Lamellen Zu
Eingang 2
Ab
Stop/Lamellen Zu
Kommentar
nur bei gruppierten Kanälen.
Einstellung der Eingänge für die
Auf-/Ab-Funktion
Einstellung ob mit einer langen
Taste oder mit einer kurzen
Taste verfahren bzw. gestoppt
werden soll
Funktion Ab/Auf
Eingang 1
Eingang 2
Ab
Stop/Lamellen Auf
Auf
