Technisches Handbuch SCN-RTx55S.01 / SCN-RTx63S.01
Raumtemperaturregler/-Nebenstelle Smart 55 / 63
4.5.2.7 Basisfunktion – Dimmen
Ein-Tasten Funktion
Zwei-Tasten Funktion
Basisfunktionen bei der Ein-Tasten Funktion stehen zur Auswahl, wenn die Funktion der Tasten 3
bzw. 4 auf „externe Funktion" eingestellt ist!
Das nachfolgende Bild zeigt die verfügbaren Einstellungen (hier bei der Zwei-Tasten Funktion):

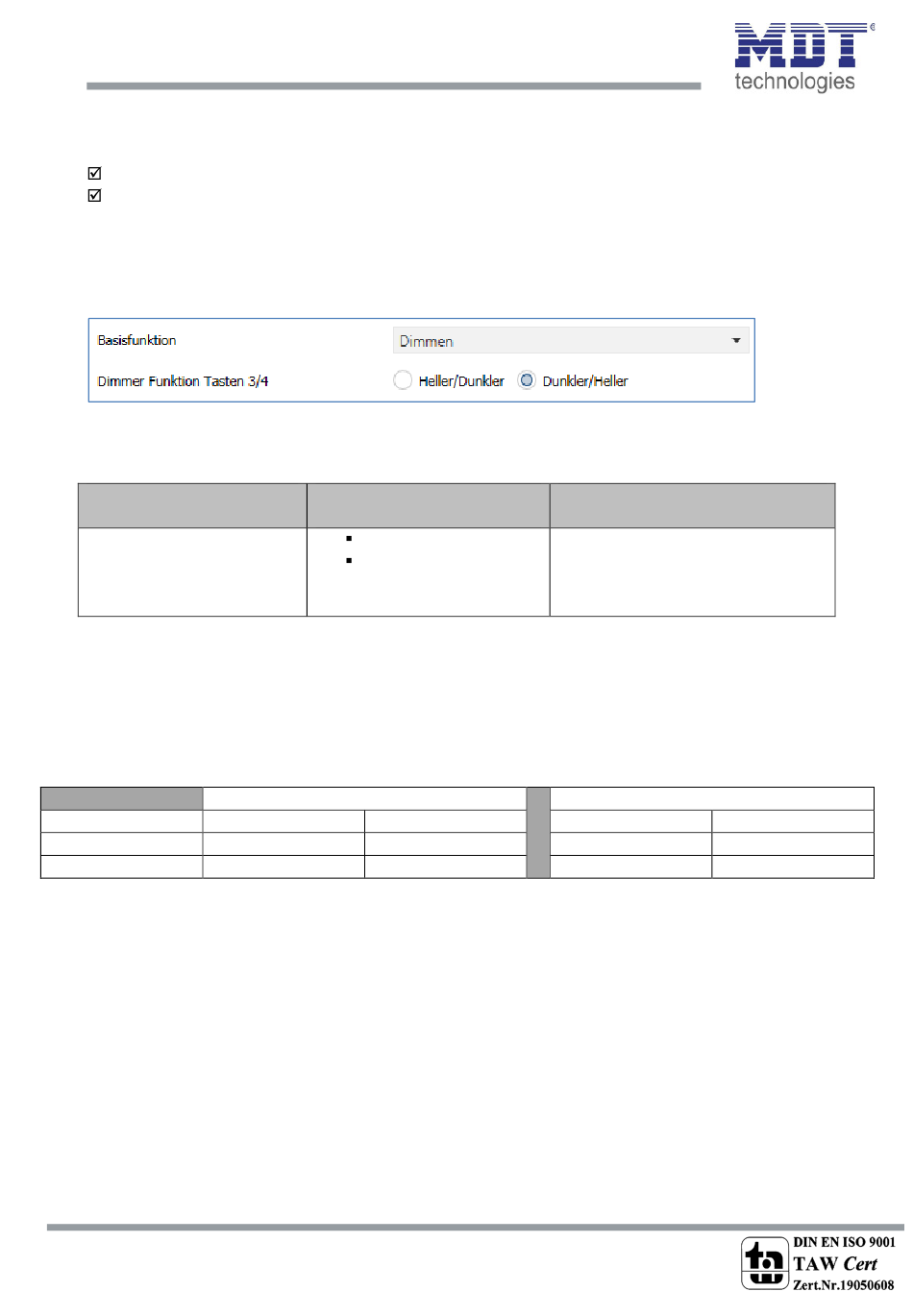

Abbildung 51: Einstellungen – Dimmen
Die nachfolgende Tabelle zeigt alle verfügbaren Einstellungen:
ETS-Text
Dimmer Funktion Tasten 3/4
Tabelle 104: Einstellungen – Dimmen
Bei der Ein-Taster Funktion „Dimmen" erscheinen für diese Taste 2 Kommunikationsobjekte, zum
einen die Funktion für den kurzen Tastendruck, das Schaltobjekt „Dimmen Ein/Aus", und zum
anderen die Funktion für den langen Tastendruck, das Dimmobjekt „Dimmen relativ".
Bei der Zwei-Tasten Funktion „Dimmen" kann die Polarität für Heller/Dunkler parametriert werden,
die Zusammenhänge zeigt folgende Tabelle:
Eingang Taste links
Dimmfunktion Heller
Schaltfunktion EIN
Tabelle 105: Zwei-Tastenfunktion – Dimmen
Bei der Ein-Taster Funktion „Dimmen" wird die Richtung (heller/dunkler) in Abhängigkeit des
Kommunikationsobjektes „Status für Umschaltung" umgekehrt.
Es handelt sich bei der Dimmfunktion um ein Start-Stop Dimmen, d.h. sobald die Dimmfunktion aktiv
wird, wird dem Eingang so lange ein heller oder dunkler Befehl zugewiesen bis dieser losgelassen
wird. Nach dem Loslassen wird ein Stop Telegramm gesendet, welches den Dimmvorgang beendet.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
95
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
Heller/Dunkler
Dunkler/Heller
Funktion Heller/Dunkler
Taste rechts
Dunkler
AUS
Kommentar
nur bei Zwei-Tasten Funktion!
Einstellung der Tastenbelegung
(linke/rechte Taste) für die Richtung
(heller/dunkler)
Funktion Dunkler/Heller
Taste links Taste rechts
Dunkler Heller
AUS EIN
