Abbildung 42: Beschreibung Tasten/Anzeige; Tabelle 90: Identische Objekte - Tasten - MDT SCN-RTR55S.01 Technisches Handbuch

Technisches Handbuch SCN-RTx55S.01 / SCN-RTx63S.01
Raumtemperaturregler/-Nebenstelle Smart 55 / 63
Symbol nach Status:
Hier kann für jeden möglichen Zustand ein entsprechendes Symbol hinterlegt werden. Dieses ändert
sich entsprechend dem Status.
Texteingabe:
In den Feldern für Text sind bis zu 9 Zeichen erlaubt. Durch die unterschiedliche Breite von
Buchstaben und Zahlen kann es sein, dass bei vielen „breiten" Zeichen, z.B. „W", weniger als 9
Zeichen angezeigt werden. „Schmale" Zeichen wie z.B. „l" entsprechend mehr.
Kommunikationsobjekte
Die nachfolgende Tabelle zeigt die verfügbaren Kommunikationsobjekte für die identischen Objekte:
Nummer Name
78 Taste 3:
Tasten 3/4: Sperrobjekt
83 Taste 4: Sperrobjekt
104 Tasten1/2: Sperrobjekt
Tabelle 90: Identische Objekte – Tasten
Anzeige und Tasten am Gerät:

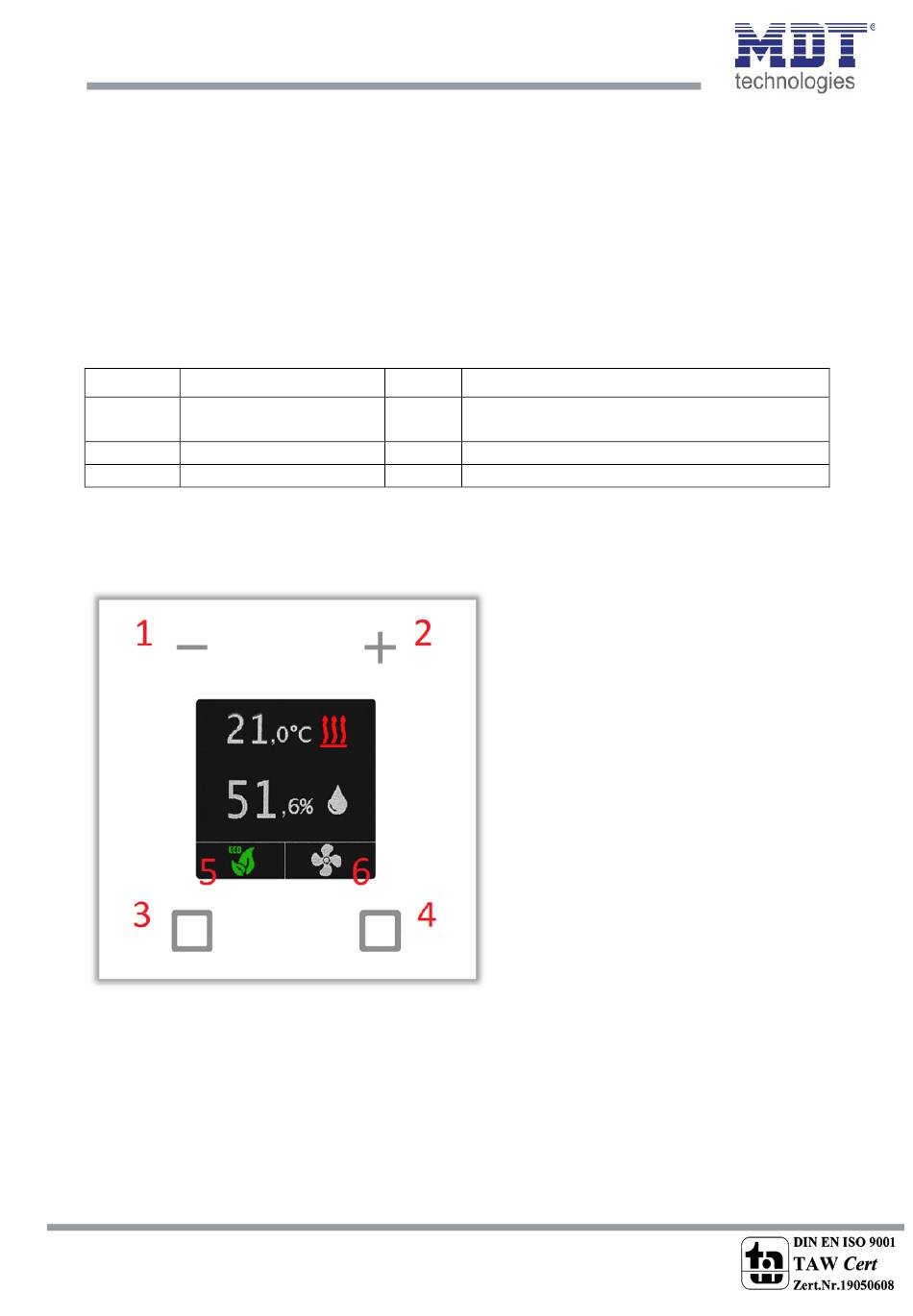

Abbildung 42: Beschreibung Tasten/Anzeige

1 = Taste 1
2 = Taste 2
3 = Taste 3
4 = Taste 4
5 = Anzeigefeld für Taste 3 (Einzel-Tasten Funktion)
6 = Anzeigefeld für Taste 4 (Einzel-Tasten Funktion)
Bei Zwei-Tasten Funktion 3/4 wird der Anzeigebereich
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
80
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Größe Verwendung
1 Bit Aktivierung/Deaktivierung des Sperrobjektes
1 Bit Aktivierung/Deaktivierung des Sperrobjektes
1 Bit Aktivierung/Deaktivierung des Sperrobjektes
(5 und 6) in der Zeile gemittelt.
