Oce Arizona T220UV Benutzerhandbuch Seite 63

Mangelhafte Positionierung eines Druckkopfs
[44]

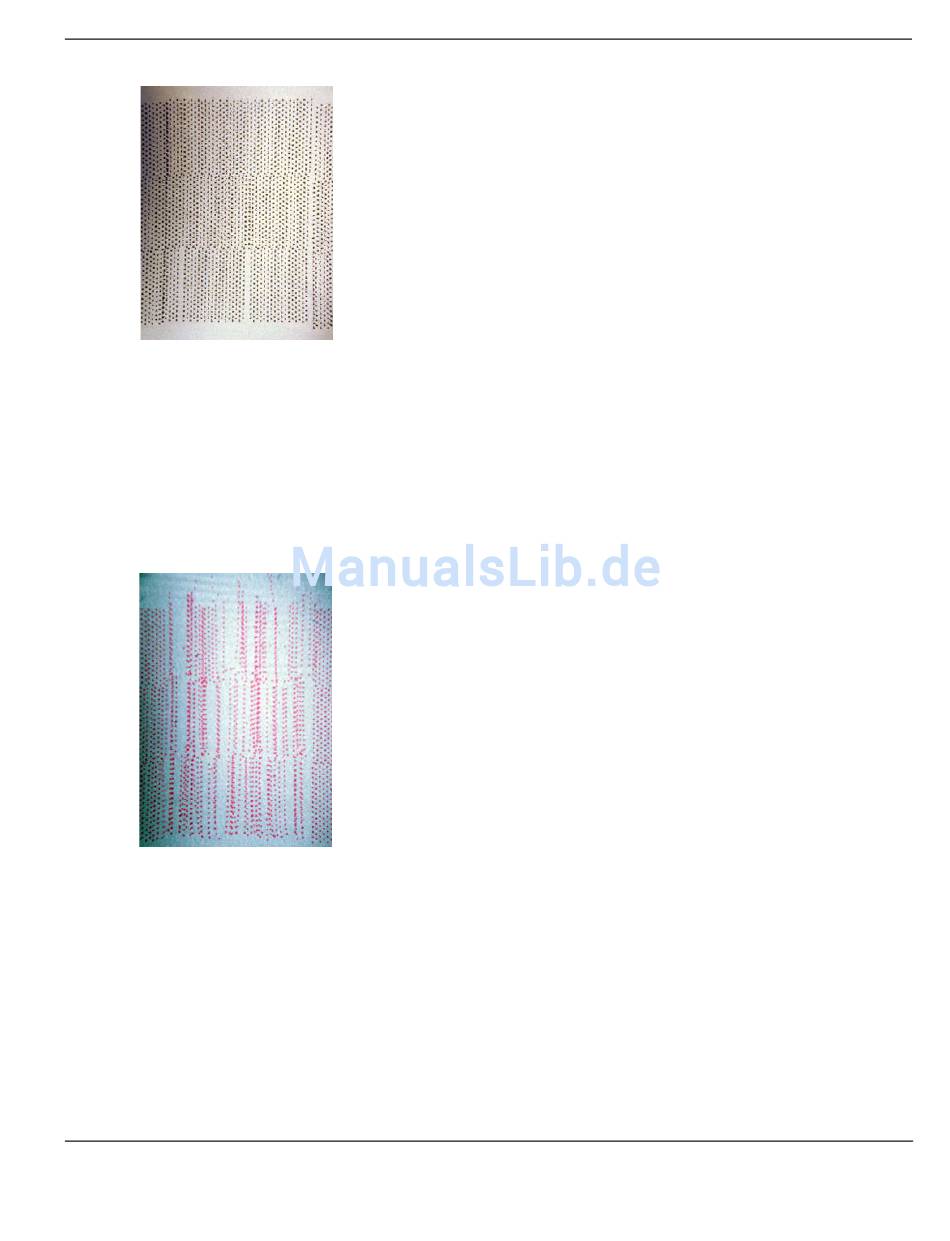

[44] Mangelhafte Positionierung des Druckkopfs für Schwarz
Im vorhergehenden Beispiel
für Schwarz innen am Druckwagen. Der Druckkopf überschneidet sich mit dem linken Nachbardruckkopf, so dass
es zwischen dem betroffenen Druckkopf und dem rechts daneben zu einer Lücke kommt. Außerdem scheint dieser
Druckkopf im Vergleich zu den benachbarten Druckköpfen mit einer gewissen Verzögerung zu feuern, was darauf
hinweist, dass der Druckkopf nicht vollständig in die dafür vorgesehene Aussparung hineingedrückt ist.
Außerdem sind 2 Düsen ausgefallen. Da es sich nicht um benachbarte Düsen handelt, sollten dadurch keine
Artefakte im Bild auftreten und die Düsen kommen wahrscheinlich von selbst wieder in Ordnung, sei es während
des Druckvorgangs an sich oder während der automatischen Wartung vor bzw. nach dem Druck. Falls die Düsen
jedoch nicht von selbst wieder in Ordnung kommen, sind weitere Wartungsmaßnahmen erforderlich (siehe unten).
[45]
[45] Fehlfunktion des Druckkopfs für Magenta
Die letzte Abbildung zeigt als Beispiel einen Druckkopf für Magenta, der nicht ordnungsgemäß funktioniert. Einige
Düsen sind ausgefallen und es gibt Düsen mit mangelhafter Richtungseinstellung, die Overspray verursachen. In
den Bildteilen, in denen die Farbe Magenta zum Einsatz kommt, werden mit Sicherheit Streifen auftreten. Als
Ursache kommen ein verschmutzter Druckkopf, eine Ansammlung von Tinte am Düsenboden oder angetrocknete
(gehärtete) Tinte um die Düsen in Frage.
Unter Umständen lässt sich das Problem mit einem High Purge der betroffenen Farbe beheben. Wenn nicht,
versuchen Sie es mit einem Recovery Purge. Als letzte Maßnahme reinigen Sie den betroffenen Druckkopf mit
einem Schaumstoffstäbchen.
Wenn Sie das Problem nicht beheben, kann der Overspray aus diesem Druckkopf ähnliche Probleme an
Druckköpfen in der Nähe auslösen.
(siehe Abbildung 44) erkennt man eine mangelhafte Positionierung des Druckkopfs
Diagnosestreifen
