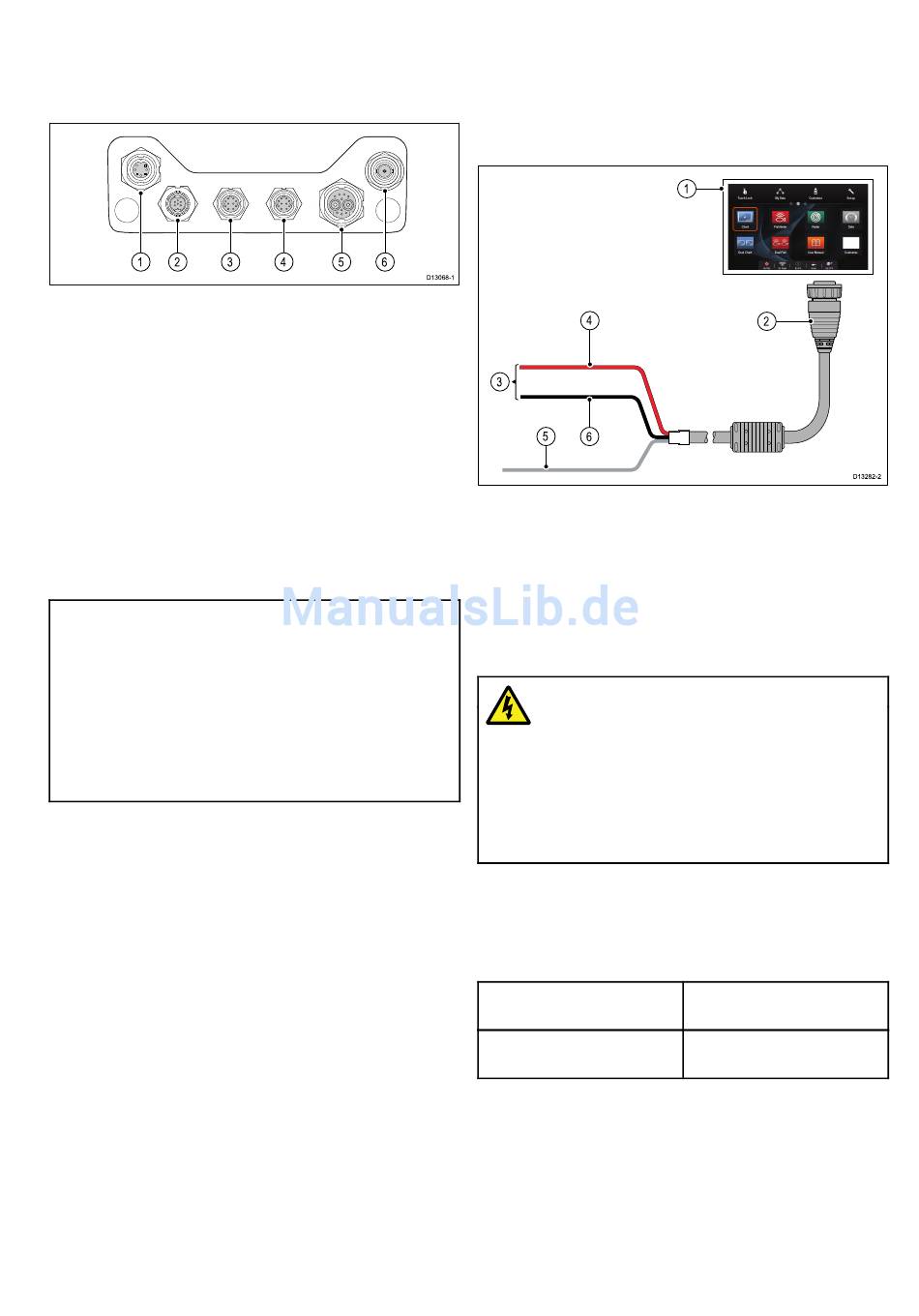

4.3 Verbindungen von a9x und a12x –
Überblick
MFDs der Modelle a9x und a12x bieten die
folgenden Verbindungen.
1 2
1. Sonargeber (a97 und a127) / DownVision
Geber (a98 und a128)
2. SeaTalk ng
3. Netzwerk 1 (RayNet)
4. Netzwerk 2 (RayNet)
5. Strom und Daten
6. GA150-Antenne
Schutzabdeckungen für Anschlüsse und
Kabel
Nicht verwendete Anschlüsse und abgetrennte
Kabel sollten vor Schäden geschützt werden.
Wichtige:
Die Anschlüsse an der Rückseite Ihres Produkts
sind mit Schutzkappen versehen, die für alle
Anschlüsse verwendet werden sollten, die nicht
in Gebrauch sind.
Sollten irgendwelche Kabel abgetrennt bleiben,
verwenden Sie die Schutzkappen (falls im
Lieferumfang enthalten) oder Isolierband, um den
Kabelstecker zu schützen.
Kabel und Anschlüsse
3 4 5 6

4.4 3-poliger Stromanschluss

Die folgenden Angaben gelten für MFDs, die ein
3-poliges Stromkabel verwenden.
Informationen zum korrekten Stromanschluss für
Ihr MFD finden Sie im Abschnitt Überblick über
Verbindungen.
D13068-1
TM -
1. MFD
2. 3-poliges Stromkabel
3. Anschluss an Stromversorgung
4. Rote Ader (positiv)
5. Erdungsader
6. Schwarze Ader (negativ)
Warnung: Spannungsversorgung
Die nachfolgend aufgelisteten MFDs
arbeiten nur mit 12 V Gleichstrom:
• a6x / a7x
• e7 / e7D
Schließen Sie diese Produkte NIE an eine
24-V-Stromversorgung an.
Nennwerte für Inline-Sicherung und
Thermoschutzschalter
Die folgenden Nennwerte für die Inline-Sicherung
und den Thermoschutzschalter gelten für Ihr Produkt:
Nennwert der
Inline-Sicherung
5 A
1
D13282-2
Nennwert des
Thermoschutzschalters
3 A (bei Anschluss von nur
einem Gerät)
39
