Anschlussbild Isohv425-D4M - Bender ISOMETER isoHV425 Serie Handbuch

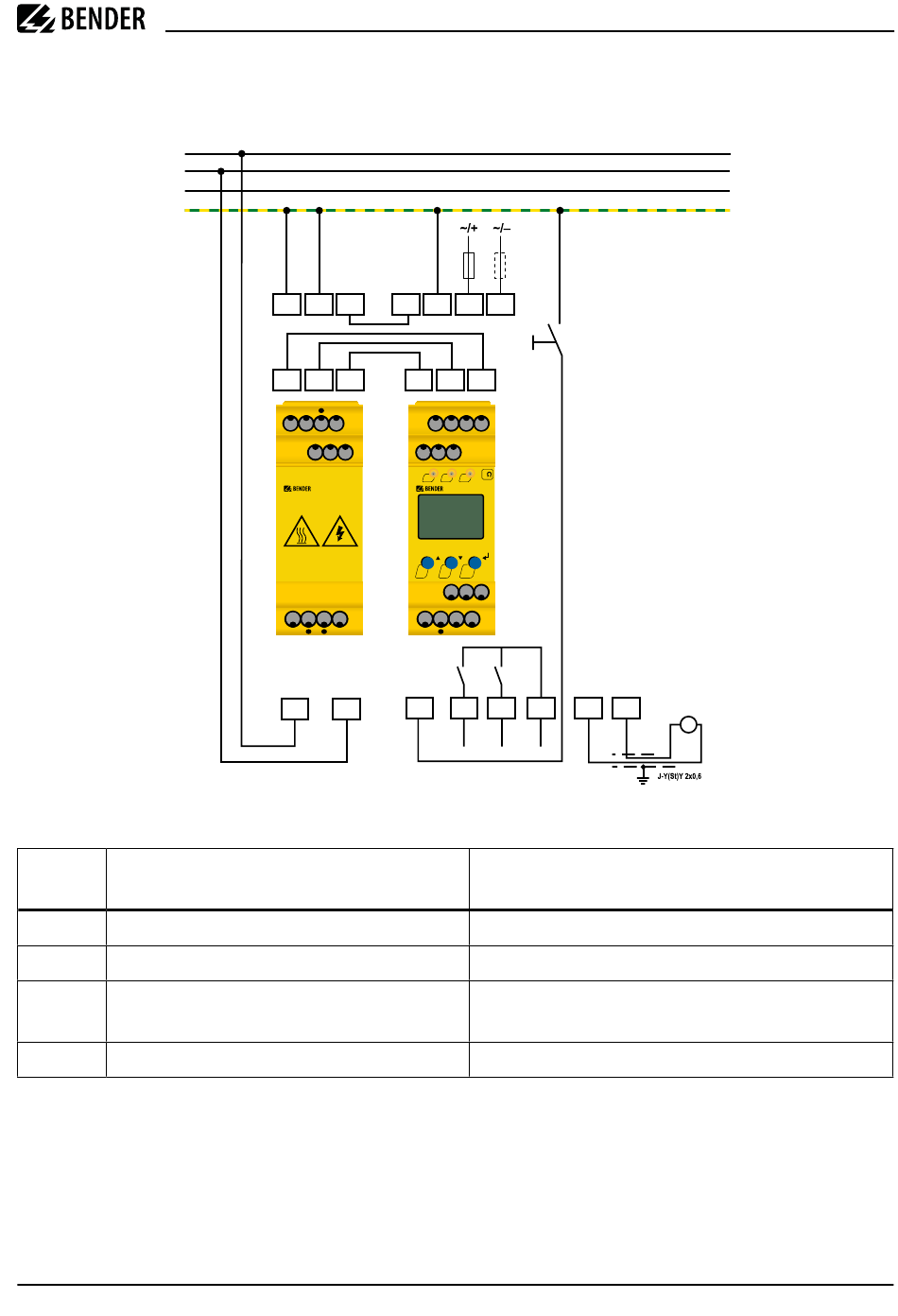

Anschlussbild isoHV425-D4M-4

Klemme/
Terminal
11, 14 Anschluss Alarmrelais „K1"
11, 24 Anschluss Alarmrelais „K2"
A, B RS-485-Kommunikationsschnittstelle mit zuschalt-
barem Terminierungswiderstand.
M+, M- Analogausgang
i
Zwischen L1/+ und L2/- muss, für die korrekte
Funktion des ISOMETER®s, ein Netzinnennwider-
stand ≤ 1 kΩ über die Quelle (z.B. Transformator)
oder die Last vorhanden sein.
E E Up Up
AK2 GND AK1 AK1
E E UP
AK2 GND AK1 AK1
AGH422
ISOMETER®
L1/+ L2/-
T/R
L1/+ L2/-
Anschlüsse
Wiring diagramm isoHV425-D4M-4
U
S
6 A 6 A
KE A1 A2
Test / Reset
GND AK2
Up KE A1 A2
GND AK2
k
ON AL1 AL2
isoHV425
T R MENU
11
14 24
T/R M- M+
K1 K2
M-
14 24 11
Connection to alarm relay „K1"
Connection to alarm relay „K2"
RS-485 communication interface with selectable terminating
resistance.
Analogue output
i
To ensure that the ISOMETER® functions correctly,
an internal resistance of ≤ 1 kΩ must exist between
L1/+ and L2/- via the source (e.g. the transformer)
or the load.
isoHV425_D00082_03_Q_DEEN/ 05.2020
ISOMETER® isoHV425xx & AGH422
L1/+
L2/-
L3
PE
M+
V
Connections
5
