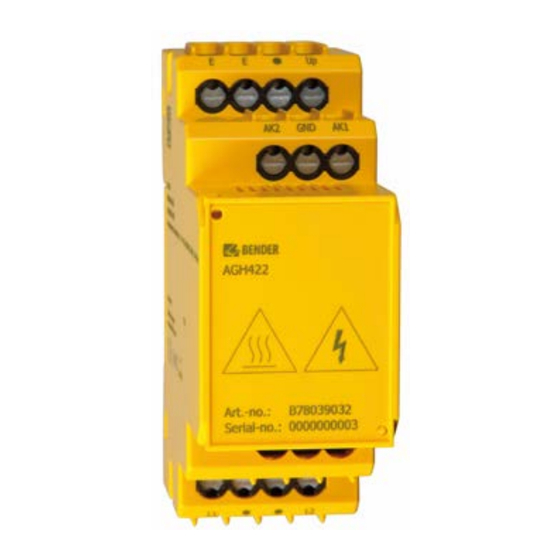

Bender AGH422 Handbuch

Bender AGH422 Handbuch

Ankoppelgerät
Vorschau ausblenden Andere Handbücher für AGH422:
1
2
3
4
5
6
7
8
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
AGH422
Ankoppelgerät
Coupling device
AGH422_D00282_02_M_DEEN/ 08.2021
Handbuch/Manual DE/EN

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bender AGH422

Inhaltszusammenfassung für Bender AGH422

  • Seite 1 AGH422 Ankoppelgerät Coupling device AGH422_D00282_02_M_DEEN/ 08.2021 Handbuch/Manual DE/EN...

  • Seite 2: Ordering Information

    AGH422 Bestellangaben Ordering information Typ/Type (Ausführung/Version) Art.-Nr./Art.-No. Handbuch Nr./Manual No. AGH422 (Federklemme / push-wire terminal) B78039032 D00282 AGH422 (Schraubklemme / screw terminal) B98039032 D00282 AGH422W (Federklemme / push-wire terminal) B78039032W D00282 Montageclip für Schraubmontage (1 Stück je Gerät, Zubehör) B98060008...
  • Seite 3 Lieferbedingungen Delivery conditions Es gelten die Liefer- und Zahlungsbedingungen der Bender sale and delivery conditions apply. They can Firma Bender. Sie sind gedruckt oder als Datei bei be obtained from Bender in printed or electronic for- Bender erhältlich. mat. Für Softwareprodukte gilt: For software products applies: „Softwareklausel zur Überlassung von...
  • Seite 4 Anlagen. Bestimmungsgemäße Verwendung Intended use Das AGH422 dient der Ankopplung des ISOMETER®s The AGH422 is used to couple the ISOMETER® isoHV425 an AC/DC-Systeme von 0…1000 V. isoHV425 device to AC/DC systems in the range Ankoppelgerät und ISOMETER® sind stets in 0…1000 V.

  • Seite 5: Montage

    AGH422 Maße Dimensions 45 70,5 31,1 47,5 74,5 Maßangaben in mm all dimensions in mm Montage Mounting Click & Click! Variante A / Option A: Variante B / Option B: Montage auf Hutschiene / DIN rail mounting Schraubbefestigung / Screw mounting...

  • Seite 6: Wiring Diagram

    3. Thereafter, connect the terminals L1/+ and L2/– of des AGHs mit dem zu überwachenden IT-System. the AGH to the IT-system to be monitored. Anschlussbild Wiring diagram AGH422 mit ISOMETER® isoHV425 AGH422 with ISOMETER® isoHV425 L1/+ L2/- GND AK1 MENU L1/+ U >...

  • Seite 7: Technische Daten Agh422

    AGH422 Technische Daten AGH422 Technical data AGH422 Isolationskoordination nach IEC 60664-1/IEC 60664-3 Insulation coordination acc. to IEC 60664-1/IEC 60664-3 Definitionen Definitions: Messkreis (IC1) ..............L1/+, L2/- Measuring circuit (IC1) ............L1/+,L2/- Steuerkreis (IC2) ..........AK1, GND, AK2, Up, E Control circuit (IC2) ...........AK1, GND, AK2, Up, E Bemessungsspannung ............1000 V...

  • Seite 8: Normen, Zulassungen Und Zertifizierungen

    Normen, Zulassungen und Zertifizierungen Standards, approvals and certifications Das AGH422 entspricht den Anforderungen der The AGH422 complies with the requirements of Normen IEC 61326-2-4, DIN EN 61557-8 und IEC 61326-2-4, DIN EN 61557-8 and DIN EN 45545-2. DIN EN 45545-2.
