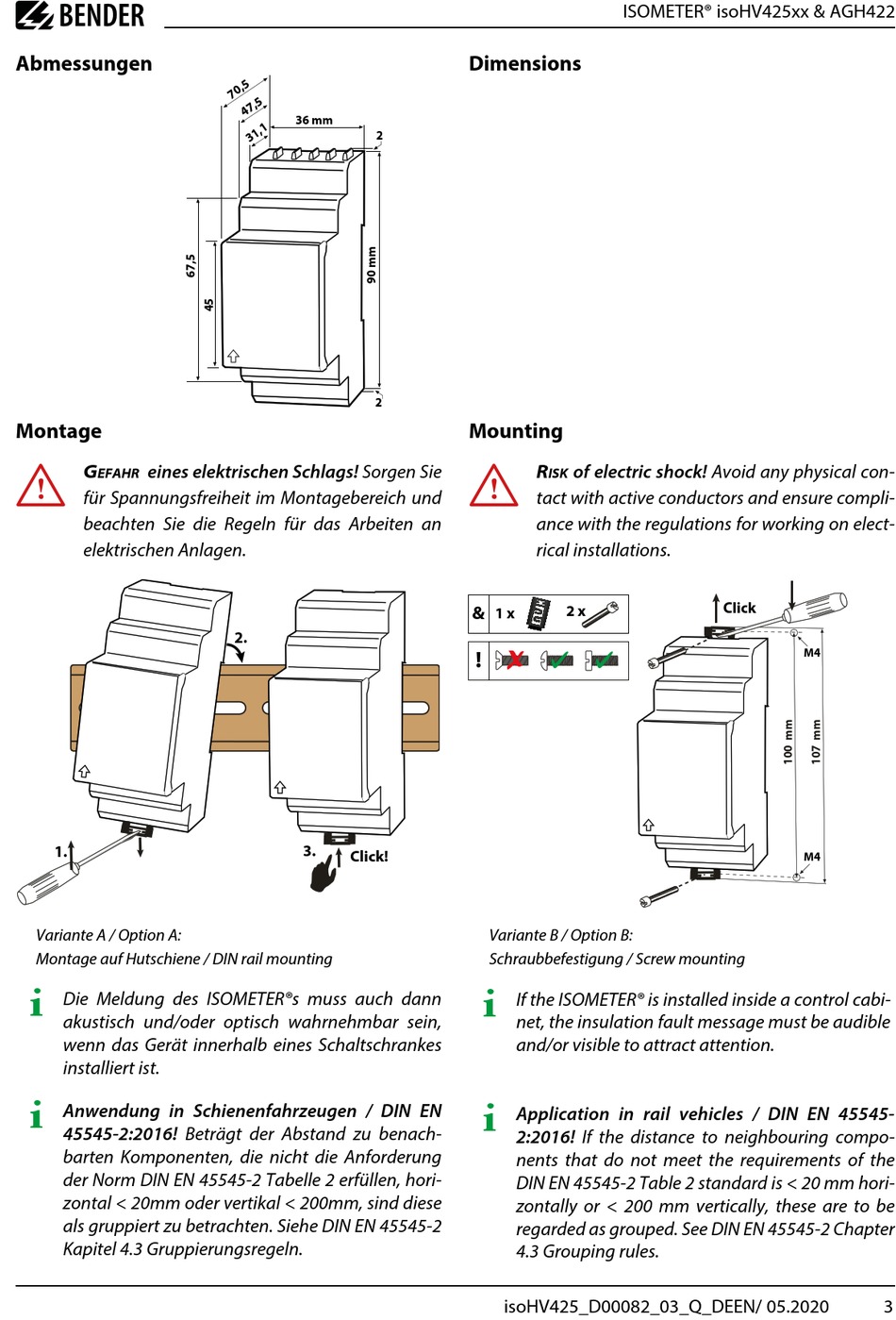

Montage - Bender ISOMETER isoHV425 Serie Handbuch

Abmessungen

Montage

I
eines elektrischen Schlags! Sorgen Sie
G
efahR
für Spannungsfreiheit im Montagebereich und
beachten Sie die Regeln für das Arbeiten an
elektrischen Anlagen.
1.
Variante A / Option A:
Montage auf Hutschiene / DIN rail mounting
i
Die Meldung des ISOMETER®s muss auch dann
akustisch und/oder optisch wahrnehmbar sein,
wenn das Gerät innerhalb eines Schaltschrankes
installiert ist.
i
Anwendung in Schienenfahrzeugen / DIN EN
45545-2:2016! Beträgt der Abstand zu benach-
barten Komponenten, die nicht die Anforderung
der Norm DIN EN 45545-2 Tabelle 2 erfüllen, hori-
zontal < 20mm oder vertikal < 200mm, sind diese
als gruppiert zu betrachten. Siehe DIN EN 45545-2
Kapitel 4.3 Gruppierungsregeln.
36 mm
2
2
2.
3.
Click!
ISOMETER® isoHV425xx & AGH422
Dimensions
Mounting
I
of electric shock! Avoid any physical con-
R
isk
tact with active conductors and ensure compli-
ance with the regulations for working on elect-
rical installations.
& 2 x
1 x
!
Variante B / Option B:
Schraubbefestigung / Screw mounting
i
If the ISOMETER® is installed inside a control cabi-
net, the insulation fault message must be audible
and/or visible to attract attention.
i
Application in rail vehicles / DIN EN 45545-
2:2016! If the distance to neighbouring compo-
nents that do not meet the requirements of the
DIN EN 45545-2 Table 2 standard is < 20 mm hori-
zontally or < 200 mm vertically, these are to be
regarded as grouped. See DIN EN 45545-2 Chapter
4.3 Grouping rules.
isoHV425_D00082_03_Q_DEEN/ 05.2020
Click
M4
M4
3
