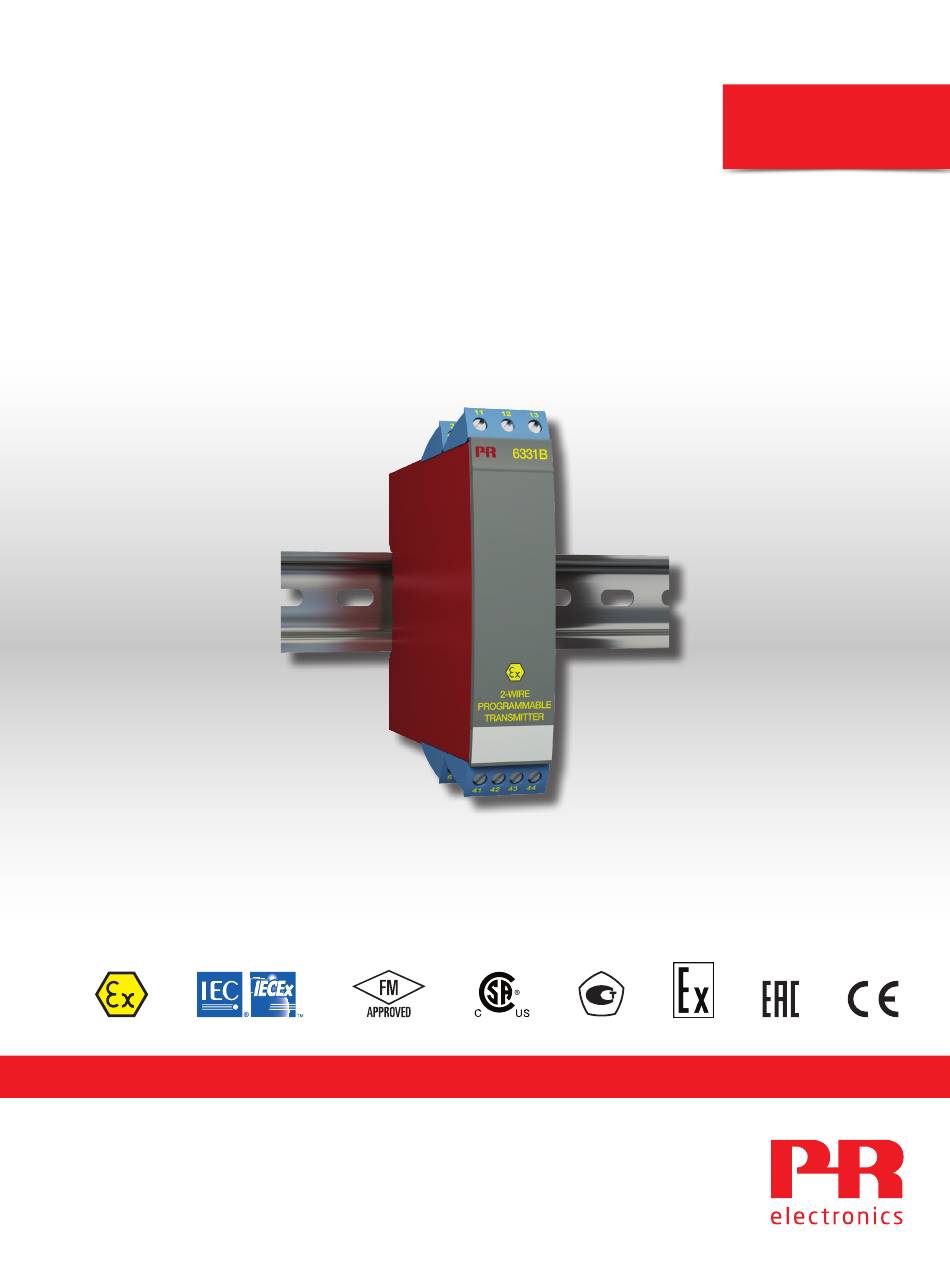

- Seite 1 PERFORMANCE MADE SMARTER Produkthandbuch 6331 2-Draht Universalmessumformer TEMPERATUR EX-SCHNITTSTELLEN KOMMUNIKATIONSSCHNITTSTELLEN MULTIFUNKTIONAL TRENNER ANZEIGEN Nr. 6331V107- DE A b S eriennr. : 15974 0 0 01...
-
Seite 2: Die 6 Grundpfeiler Unseres Unternehmens
Gesamtkosten. Es ist eine vertikale und horizontale Anordnung der Trenner möglich; die Einheiten können direkt und ohne Luftspalt eingebaut werden. Charakteristisch für die Anzeigen von PR electronics ist die Flexibilität und Robustheit. Weiterhin erfüllen die Displays nahezu alle Anforderungen zum Anzeigen von Prozesssignalen. Die Displays besitzen universelle Eingänge und eine universelle Spannungsversorgung. -
Seite 3: Inhaltsverzeichnis
2-Draht Universalmessumformer 6331 Inhaltsverzeichnis Verwendung ................... . -
Seite 4: Verwendung
2-Draht Universalmessumformer 6331 • Eingang für WTH, TE, Ω oder mV • Extreme Messgenauigkeit • Galvanische Trennung • Programmierbare Sensorfehlanzeige • 1- oder 2-kanalige Ausführung Anwendungen Verwendung • Linearisierte Temperaturmessung mit Pt100...Pt1000, Ni100...Ni1000 oder Thermoelementsensor. 2-Draht-Installation • Umwandlung von linearer Widerstandsänderung in ein im Kontrollraum WTH in 4...20 mA... -
Seite 5: Bestellangaben
Bestellangaben Galvanische Version Kanäle Trennung 6331 Allgemeine Zwecke 1500 VAC : 2 Einfach Gefahrenbereich Zweifach *Zu beachten! Für TE-Eingänge mit interner Vergleichsstellenkompensation (CJC) sind die CJC-Anschlussklemmen Typ 5910 / 5910Ex (Kanal 1) und 5913 / 5913Ex (Kanal 2) zu bestellen. - Seite 6 Genauigkeit, höherer Wert von allgemeinen und Grundwerten: Allgemeine Werte Eingangsart Absolute Genauigkeit Temperaturkoeffizent Alle ≤ ±0,05% der Messspanne ≤ ±0,01% der Messspanne / °C Grundwerte Eingangsart Grundgenauigkeit Temperaturkoeffizent ≤ ±0,2°C ≤ ±0,01°C/°C Lin. R ≤ ±0,1 Ω ≤ ±10 mΩ / °C Volt ≤...
- Seite 7 Fühlerfehlerstrom: Bei Erkennung ........Nom. 33 mA Sonst.
-
Seite 8: Anschlüsse
Anschlüsse Eingänge: WTH, 2-Leiter WTH, 3-Leiter WTH, 4-Leiter TE, Interne CJC 41 42 41 42 41 42 WTH, 2-Leiter WTH, 3-Leiter WTH, 4-Leiter TE, Interne CJC 51 52 51 52 51 52 TE, Externe CJC Widerst., 2-Leiter Widerst., 3-Leiter Widerst., 4-Leiter 41 42 41 42 41 42... -
Seite 9: Blockdiagramm
6331 CH 2 Programmierung • Loop Link ist eine Kommunikationsschnittstelle zur Programmierung des 6331. • Bezüglich Programmierung verweisen wir auf die nachfolgende Zeichnung und die “Hilfe”-Funktion im PReset-Programm. • Bei der Kommunikation mit Geräten, die installiert sind, ist es notwendig Stecker 11, 12, 13 (Kanal 1) und 21, 22, 23 (Kanal 2) abzumontieren, um die Verbindungsklemmen der Kommunikationsschnittstelle an die Steckerstifte zu verbinden. -
Seite 10: Atex Installationszeichnung - 6331A
Uo: 9,6 VDC Ex ic Io: 25 mA Ui = 35 VDC Po: 60 mW Li = 10 μH Lo: 33 mH Ci = 1,0 nF Co: 2,4 μF 6331 / 6334 Revision date: Version Revision Page: 2014-06-20 V2R0 6331V107-DE... - Seite 11 6331QA02 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM Allgemeine Installationsvorschriften Um die Gefahr einer Zündung bei Installation und Wartungsarbeiten zu vermeiden, sind die entsprechenden Schutzmaßnahmen gegen elektrostatische Entladung (ESD) zu beachten. Die galvanische Trennung zwischen dem Sensorkreis und dem Versorgungs-Ausgangskreis ist nicht unfehlbar.
-
Seite 12: Atex Installationszeichnung - 6331B
21,23 Io: 25 mA Ui: 30 VDC Po: 60 mW Ii: 120 mA Lo: 33 mH Pi: 0,84 W Co: 2,4 μF Li: 10 μH Ci: 1,0 nF Barrier 6331 / 6334 Revision date: Version Revision Page: 2014-06-20 V2R0-DE01 6331V107-DE... - Seite 13 6331QA01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM Allgemeine Installationsvorschriften Um die Gefahr einer Zündung bei Installation und Wartungsarbeiten zu vermeiden, sind die entsprechenden Schutzmaßnahmen gegen elektrostatische Entladung (ESD) zu beachten. Die galvanische Trennung zwischen dem Sensorkreis und dem Versorgungs-Ausgangskreis ist nicht unfehlbar.
-
Seite 14: Iecex Installation Drawing - 6331A
Uo: 9.6 VDC Ex ic Io: 25 mA Ui = 35 VDC Po: 60 mW Li = 10 μH Lo: 33 mH Ci = 1.0 nF Co: 2.4 μF 6331 / 6334 Revision date: Version Revision Page: 2014-06-20 V2R0 6331V107-DE... - Seite 15 6331QI02 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM General installation instructions To avoid risk of ignition during installation and maintenance appropriate safety measures against electrostatic discharge (ESD) are to be considered. The sensor circuit is not infallibly galvanic isolated from the supply output circuit. However, the galvanic isolation between the circuits is capable of withstanding a test voltage of 500Vac during 1 minute.
-
Seite 16: Iecex Installation Drawing - 6331B
Ii: 120 mA Terminal: Pi: 0.84 W 51,52,53,54 Li: 10 μH Uo: 9.6 VDC Ci: 1.0 nF Io: 25 mA Po: 60 mW Lo: 33 mH Co: 2.4 μF Barrier 6331 / 6334 Revision date: Version Revision Page: 2014-06-20 V1R0 6331V107-DE... - Seite 17 6331QI01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM General installation instructions To avoid risk of ignition during installation and maintenance appropriate safety measures against electrostatic discharge (ESD) are to be considered. The sensor circuit is not infallibly galvanic isolated from the supply output circuit. However, the galvanic isolation between the circuits is capable of withstanding a test voltage of 500Vac during 1 minute.
-
Seite 18: Csa Installation Drawing - 6331A
CSA Installation drawing 6331QC02 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM For safe installation of the single channel 6331A2A or the two channel 6331A2B the following must be observed. The module shall only be installed by qualified personnel who are familiar with the national and international laws, directives and standards that apply to this area. - Seite 19 CSA Installation drawing 6331QC02 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM NI Installation instructions The transmitter must be installed in an enclosure providing a degree of protection of at least IP54 according to IEC60529 that is suitable for the application and is correctly installed. Cable entry devices and blanking elements shall fulfill the same requirements.
-
Seite 20: Csa Installation Drawing - 6331B
CSA Installation drawing 6331QC01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM Hazardous (Classified ) Location Non Hazardous Location IS,Class I, Division 1, Group A,B,C,D T4..T6 Ex ia IIC T4..T6 Ga Class I, Zone 0, AEx ia IIC T4..T6 Ga T6: -40 ≤ Ta ≤ 60ºC T4: -40 ≤... - Seite 21 CSA Installation drawing 6331QC01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM Hazardous (Classified ) Location Non Hazardous Location IS,Class I, Division 1, Group A,B,C,D T4..T6 Ex ia IIC T4..T6 Ga Class I, Zone 0, AEx ia IIC T4..T6 Ga T6: -40 ≤ Ta ≤ 60ºC T4: -40 ≤...
-
Seite 22: Fm Installation Drawing - 6331B
FM Installation Drawing 6331QF01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM Hazardous (Classified ) Location Class I, Division 1, Group A,B,C,D T4..T6 Non Hazardous Location Class I, Zone 0, AEx ia IIC T4..T6 T6: -40 ≤ Ta ≤ 60ºC T4: -40 ≤ Ta ≤ 85ºC Terminal: Barrier 11,12,13 and... - Seite 23 FM Installation Drawing 6331QF01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM Hazardous (Classified ) Location Non Hazardous Location Class I, Division 2, Group A,B,C,D T4..T6 Class I, Zone 2, IIC T4..T6 T6: -40 ≤ Ta ≤ 60ºC T4: -40 ≤ Ta ≤ 85ºC Associated apparatus Terminal:...
-
Seite 24: Dokumentgeschichte
Dokumentgeschichte Diese Liste enthält wesentliche Änderungen an dem Dokument seit der letzten Veröffentlichung. Rev. ID Datum Bemerkungen 1548 CSA, FM & IECEx Zulassungen erhalten. 1903 Spezifikationen für max. Leistungsbedarf und Verlustleistung hinzugefügt. Neues FM-Zertifikat. CSA-Zulassung für 6331A erhalten. Installationszeichnung hinzugefügt. 6331V107-DE... - Seite 25 Zufriedenheit und bieten weltweit INTELLIGENTE Garantiezeitraums. sowie eine einfach zugängliche PERFORMANCE. Dokumentation zur Verfügung. Weitere Informationen zu unserem Garantieprogramm oder PR electronics hat seinen Unternehmenshauptsitz in Informationen zu einem Vertriebspartner in Ihrer Nähe finden Dänemark sowie Niederlassungen und autorisierte Partner Sie unter prelectronics.com.
