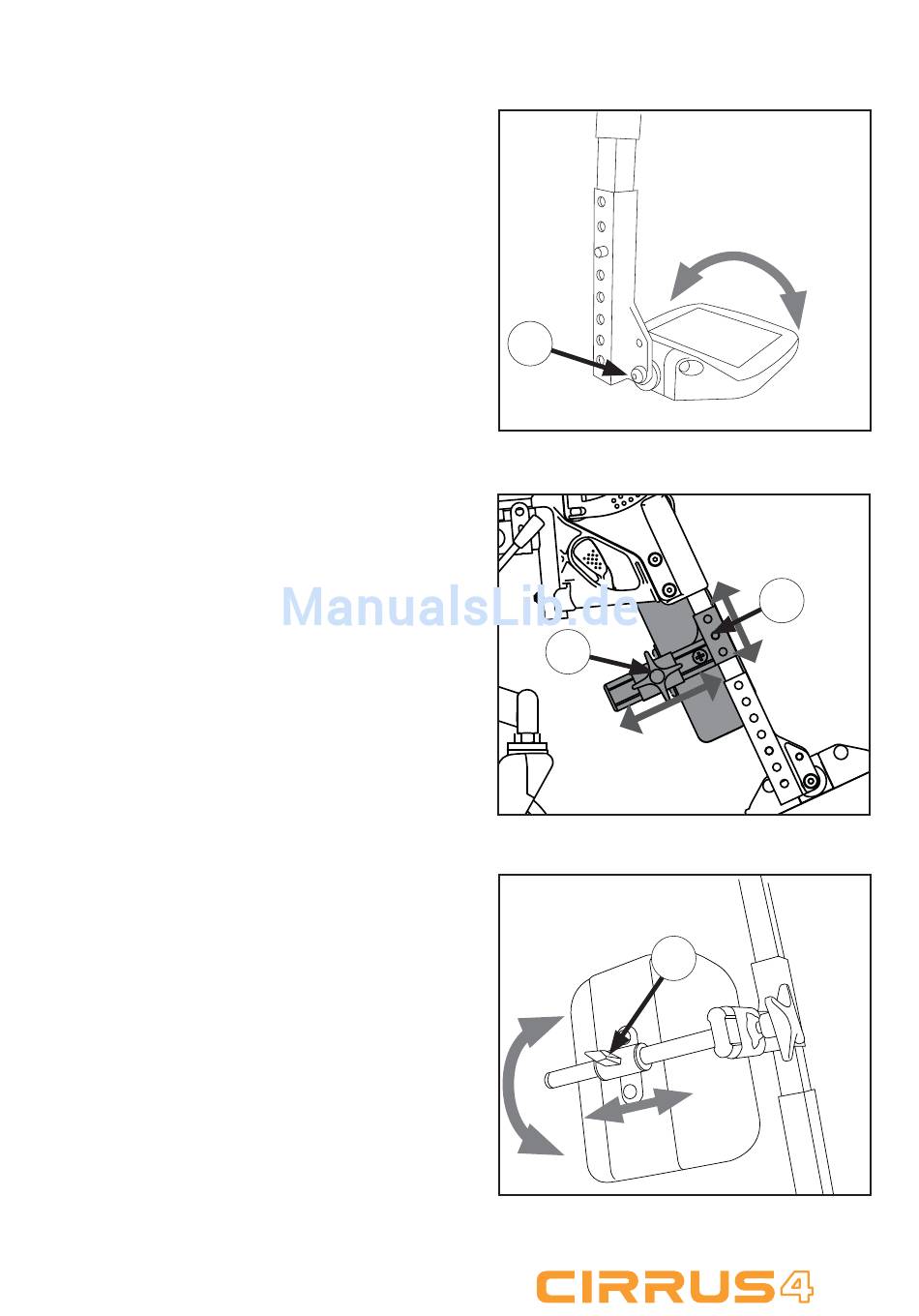

Fußplatte - Winkeleinstellung
Abbildung 33
• Schraube (33A) mit einem 5 mm-Inbus-
Schlüssel lösen. Den gewünschten
Winkel einstellen und die Schraube
wieder anziehen
Anpassung der Wadenstützen
Abbildungen 34 und 35
Die Wadenstütze kann in der Höhe, Winkel,
Breite und Tiefe angepasst werden.
Höhenanpassung
• Den Klemmverschluss (34A) in das
Vierkantrohr eindrücken und gleichzeitig
die Wadenstütze auf die gewünschte
Höhe ziehen oder schieben.
Tiefenanpassung
• Arretierschraube (34B) lösen.
Wadenstütze auf die gewünschte Tiefe
ziehen und die Arretierschraube wieder
anziehen.
Winkeleinstellung
• Arretierschraube (35A) lösen.
Wadenstütze auf den gewünschten
Winkel drehen und die Arretierschraube
wieder anziehen.
Breitenanpassung
• Arretierschraube (35A) lösen.
Wadenstütze auf die gewünschte Breite
ziehen oder zusammendrücken und die
Arretierschraube wieder anziehen.
MB3170-DE
Einstellung des Rollstuhls
A
Abbildung 33
B
Abbildung 34
A
Abbildung 35
A
19
