Budowa i elementy obsługowe
H
D
E
O

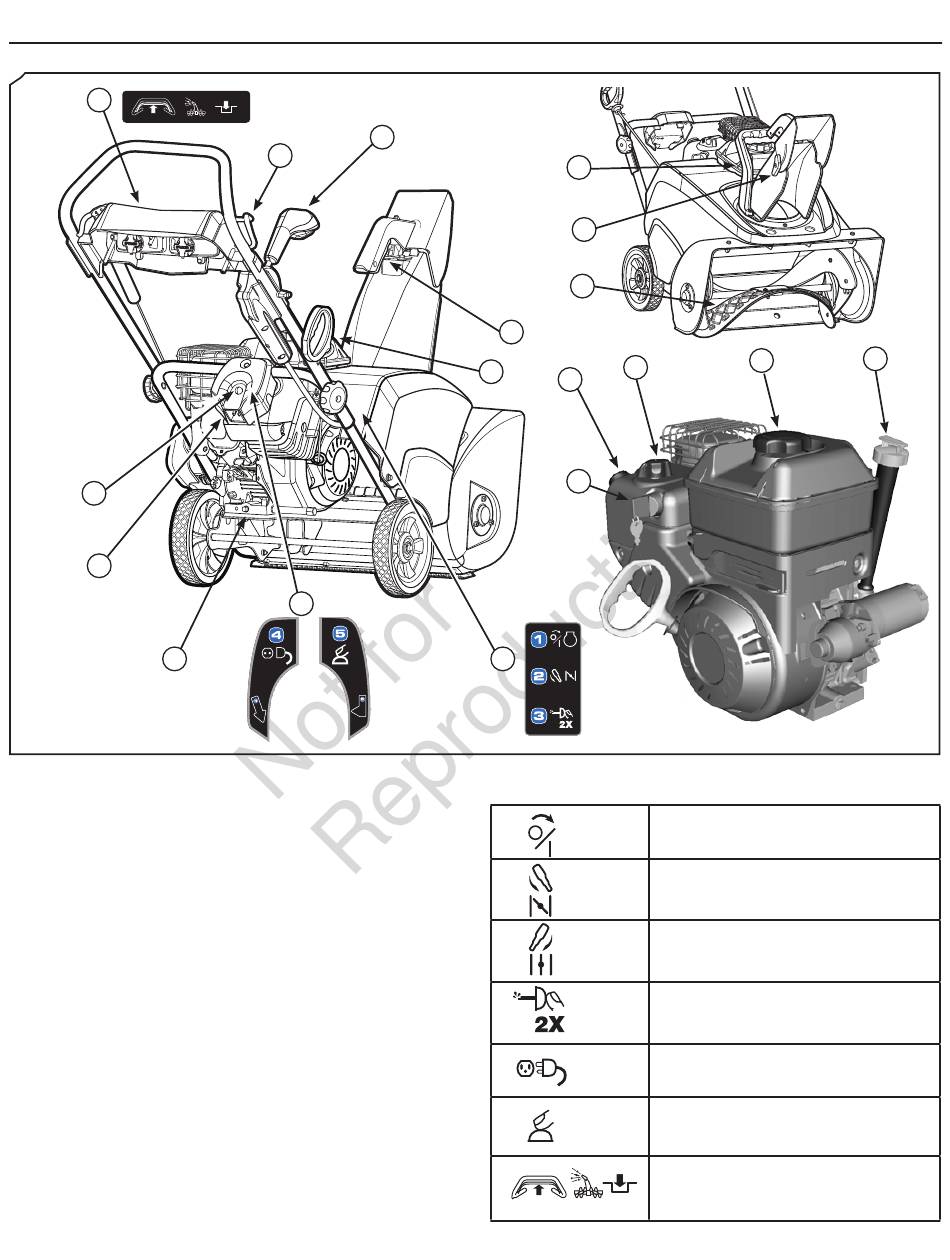

Elementy sterowania odśnieżarki i silnika
A — Sterowanie ślimakiem / ślimak
B — Sterowanie korytem - montowane na uchwycie (jeśli jest na
wyposażeniu)
Sterowanie korytem - montowane na korycie (jeśli jest na
wyposażeniu)
C — Sterowanie deflektorem - Spust lub pokrętło skrzydełkowe
D — Przycisk zapłonu elektrycznego
E — Gniazdo zapłonu elektrycznego
F — Oznaczenie Instrukcji uruchamiania (jeśli jest na
wyposażeniu)
G — Oznaczenie Instrukcji uruchamiania (jeśli jest na
wyposażeniu)
H — Reflektor (jeśli jest na wyposażeniu)
I — Sterowanie kolektorem ssącym
J — Zbiornik paliwa i korek zbiornika paliwa
K — Wlew oleju/prętowy wskaźnik poziomu
L — Przycisk pompki zastrzykowej
M — Kluczyk WŁĄCZANIA/WYŁĄCZANIA lub typu Push/Pull
N — Uchwyt uruchamiania linką
O — Korek spustu oleju
10
1739977
B
A
G
B
C
A
C
I
N
L
M
F

Symbole sterowania i ich znaczenia

J
Przełącznik On / Off
Ssanie zamknięte
Ssanie otwarte
Dwukrotnie nacisnąć pompkę
zastrzykową
Wpiąć przedłużacz
Nacisnąć przycisk, aby uruchomić
Załącz kontrolę ślimaka
K
