BA/HR
10. Prekidač za paljenje
11. Zavrtanj za punjenje motornog ulja
12. Indikator napona
13. Prekidač nadstrujne zaštite
14. Priključci izmjenične struje
15. Uzemni priključak
Obim dostave
• Generator • Kotači (2x)
• Ručke • Vrećica sa malim
• Postolje
• Komplet alata • Uputstvo za upotrebu
Napomena: Ukoliko bi neki dio
nedostajao ili bio oštećen, obratite se
molimo Vas prodavaču.
Montaža
Napomena: Pobrinite se da nema
goriva u rezervoaru i da nema ulja u
mašini.
Montirati postolje
Slika 2 – Stranica 3
– Uređaj pomoću dvije osobe postaviti na glavu.
– Postolje (8) sa 2 šestougaona vijka (15) i mati-
cama sa odgovarajućim alatom zategnuti na
okvir
Montaža kotača
Slika 3 – Stranica 3
– Ubacite dugo vijke svaki u kotač (7), a zatim gur-
nite kroz prihvat.
– Pričvrstite kotač (7) sa maticama (16).
Montirati ručke
Slika 4 – Stranica 3
– Ručke (1) utaknuti kroz prihvate lijevo i desno i
pričvrstite sa vijcima i maticama (17).
– Utaknite tipku za aretiranje (18) u donju rupu.

Postavljanje i stavljanje u pogon

Postavljanje
– Postavite uređaj na ravnu površinu dovoljne nos-
ivosti.
– Uređaj uvijek koristite na otvorenom u dobro
prozračenom prostoru.
– Držati razmak od najmanje 1 m prema okolnim
zidovima ili objektima. Tako se motoru može
dovesti dovoljno zraka, a ispušni plinovi ispuha
mogu ispravno isteći.
114
Punjenje goriva
dijelovima
Slika 1 – Stranica 3
Punjenje motornog ulja
Slika 5 – Stranica 3
OPASNOST! Životna opasnost!
Gorivo je eksplozivno!
– Prije ulijevanja goriva isključite
motor i pustite ga da se ohladi.
– Obvezno se pridržavajte svih sig-
urnosnih napomena u vezi
rukovanja sa gorivom (O postu-
panju s gorivima – Stranica 113).
– Odmah uklonite gorivo, ukoliko se
isto prosulo prilikom punjenja.
Napomena: Propisano gorivo: Goriva
i maziva koja se mogu koristiti –
Stranica 121.
– Poklopac spremnika (2) i otvor za punjenje prije
otvaranja po potrebi očistite.
– Odvrnite polako poklopac rezervoara (2) i skinite
ga.

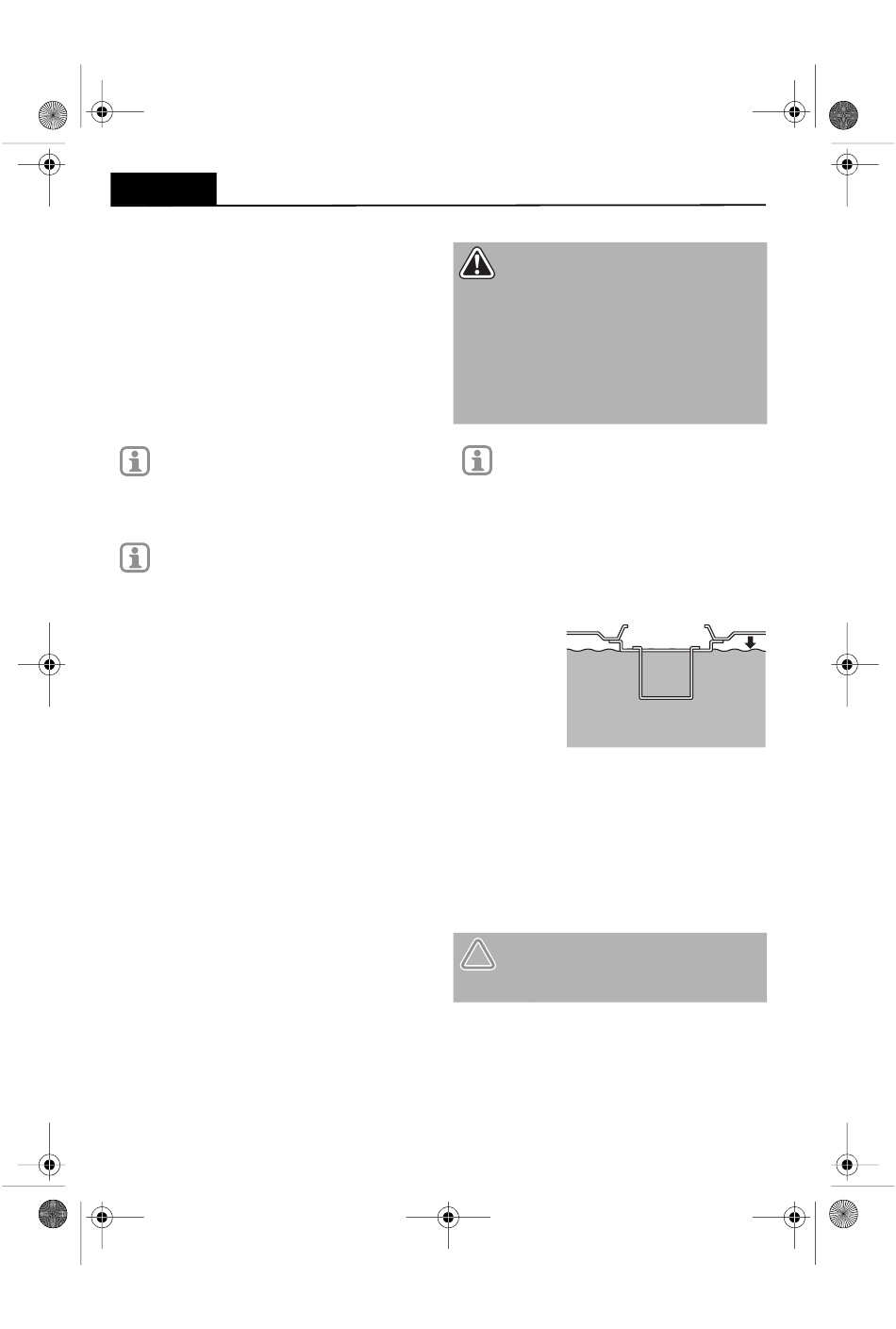

– Gorivo napu-
nite samo do
gornjeg ruba
filtera za
goriva, tako da
se filter uložak
ne prelije.
– Pažljivo ulijte gorivo. Ne prolijevajte ga!
– Brtvilo u poklopcu spremnika pregledati na
oštećenja i po potrebi očistiti.
Oštećena brtvila odmah zamijeniti!
– Rukom pritegnite poklopac rezervoara za gorivo
(2).
– Ukoliko je proliveno nešto goriva: Gorivo odmah
uklonite.
OPREZ! Oštećenja na uređaju!
Uređaj se isporučuje bez motornog
ulja. Prije puštanja u pogon obavezno
napunite motorno ulje.
– Odvrnite zavrtanj za punjenje ulja (11) i skinite ga.
– Pažljivo ulijte motorno ulje (Maksimalna količina:
Tehnički podaci – Stranica 120). Ne prolijevajte
ga!
– Zavrtanj za punjenje motornog ulja (11) opet
ručno pritegnite.
