2.2

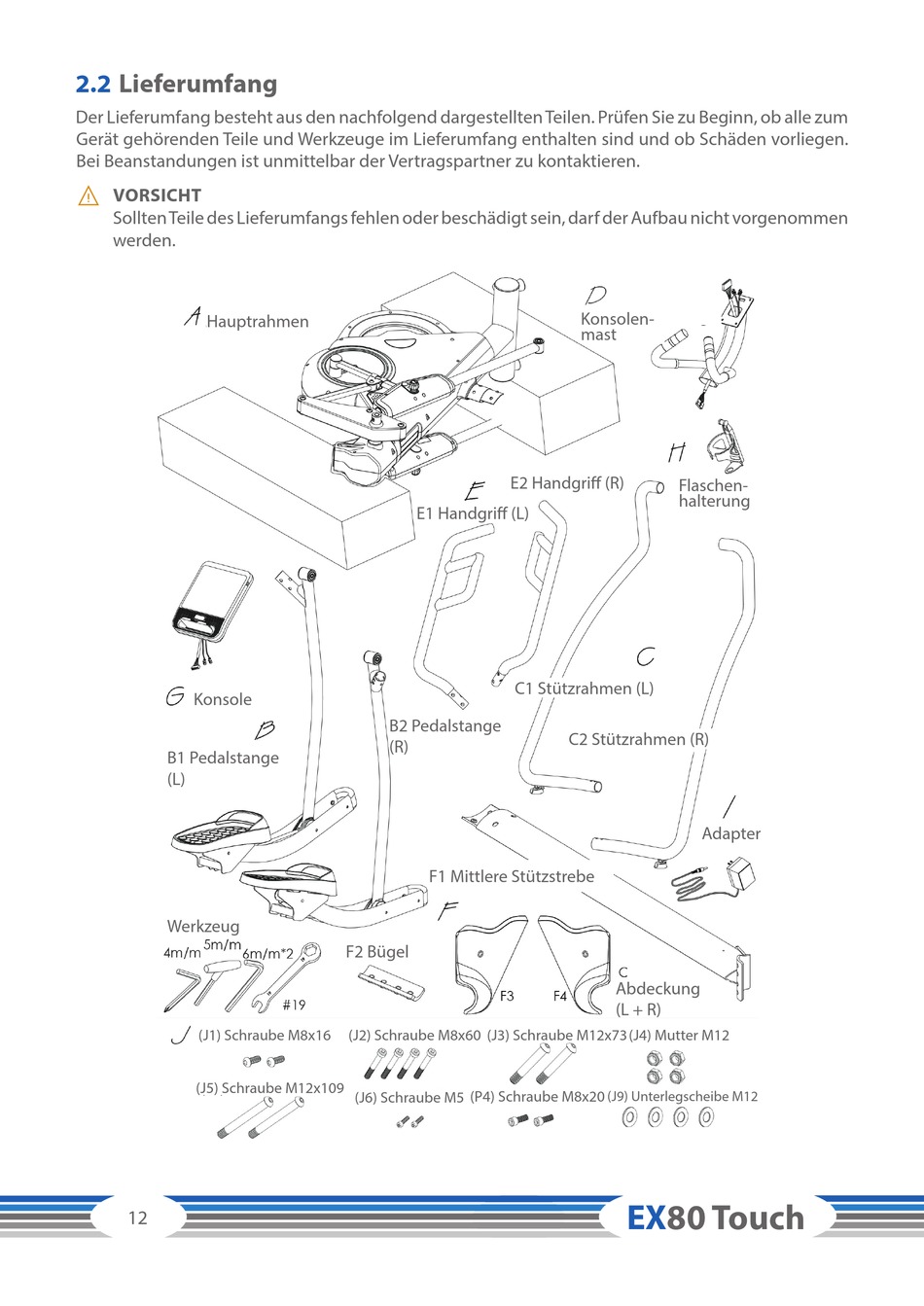

Lieferumfang

Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum
Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen.
Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren.
VORSICHT
⚠
Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen
werden.
Hauptrahmen
Konsole
B1 Pedalstange
(L)
Werkzeug
(J1) Schraube M8x16
(J5) Schraube M12x109
12
E2 Handgriff (R)
E1 Handgriff (L)
C1 Stützrahmen (L)
B2 Pedalstange
(R)
F1 Mittlere Stützstrebe
F2 Bügel
(J2) Schraube M8x60 (J3) Schraube M12x73(J4) Mutter M12
(J6) Schraube M5 (P4) Schraube M8x20
Konsolen-
mast
Flaschen-
halterung
C2 Stützrahmen (R)
Adapter
Abdeckung
(L + R)
(J9) Unterlegscheibe M12
EX80 Touch
