TEILELISTE—Modell-Nr. PFEVEX2915.0
Nr.
Zahl
Beschreibung
1
1
Rahmen
2
1
Vordere Stützstange
3
1
Feder
4
2
Endkappe der Stützstange
5
1
Sattelpfosten
6
1
Hintere Stützstange
7
2
Endkappe der Haltestange
8
2
Schaumstoffgriff
9
1
Einstellgriff für die Haltestange
10
7
M8 Nylon-Sicherheitsmutter
11
1
Sattelknopf
12
1
Sattel
13
1
Lenksäule
14
2
Rad
15
1
Haltestange
16
1
Computer
17
1
Linker Seitenschutz
18
1
Rechter Seitenschutz
19
1
Widerstandsmotor
20
1
Sattelklammergriff
21
1
Kurbelarm/Rolle
22
1
Membranenschalter-Klemme
23
2
Radabdeckung
24
1
Linkes Pedal
25
1
Linker Pedalriemen
26
1
Rechtes Pedal
27
4
Motorschraube
28
2
M6 x 8mm Schraube
29
1
Sattelklammer
30
4
M10 x 75mm Schraube mit
Vierkantansatz
Hinweis: "#" weist auf ein nicht abgebildetes Teil hin. Veränderung zu den Angaben sind dem Hersteller, ohne
Benachrichtigung, vorbehalten. Beziehen Sie sich auf die Rückseite dieser Anleitung, um eine Ersatzteilbestel-
lung zu unternehmen.
R0905A
Nr.
Zahl
Beschreibung
31
1
Lagersitz
32
1
Leerlaufbuchse
33
4
M10 Nylon-Sicherheitsmutter
34
4
M5 Scheibe
35
2
Ausgleichfuß
36
1
Oberer Kabelbaum
37
1
Schwungrad
38
1
Magnet
39
1
Rechter Pedalriemen
40
1
C-Magnet
41
10
M8 Federring
42
4
M4 x 25mm Schraube
43
1
Membranenschalter/-draht
44
1
Kurbellagersatz
45
6
M8 x 25mm Linsenschraube
46
1
M4 x 16mm Halbrundschraube
47
4
Lagersitzschraube
48
1
Antriebsriemen
49
9
M4 x 16mm Schraube
50
1
Schraube für die Leerlaufbuchse
51
2
M6 Mutter
52
2
Rahmenbuchse
53
1
Widerstandskabel
54
1
Sattelpfosten-Endkappe
55
1
Unterer Kabelbaum
56
4
M4 x 12mm Schraube
57
1
Anschlagsschraube
58
1
Haltestangenklammer
59
1
Sattelrahmen
#
1
Bedienungsanleitung
#
2
Montage-Werkzeug
14
BEVOR SIE ANFANGEN
Wir gratulieren Ihnen zur Auswahl des neuen PRO-
FORM
®
740 EKG Heimfahrrads. Fahrradfahren ist eine
der effektivsten Übungen um das Herz-Kreislaufsystem
zu verbessern, um die Ausdauer zu erhöhen und um
den ganzen Körper zu trainieren. Das 740 EKG bietet
eine beeindruckende Vielfalt von Merkmalen an, damit
Sie dieses gesunde Training in Ihrem Privatleben und
somit Ihres Heims genießen können.
Zu Ihrem eigenen Vorteil, lesen Sie bitte diese
Bedienungsanleitung genauestens durch bevor Sie
Ihr Heimfahrrad in Verwendung nehmen. Wenn Sie
Haltestange
Computer
Einstellgriff für die Haltestange
Sattel
Einstellgriff für den Sitz
Sattelknopf
RÜCKSEITE
Ausgleichfuß
Fragen haben, rufen Sie bitte die Service-Telefonnum-
mer auf der Vorderseite dieser Bedienungsanleitung an.
Halten Sie bitte vor Ihrem Anruf die Modell- und die
Serien-Nummer Ihres Gerätes bereit. Die Modellnum-
mer lautet PFEVEX2915.0. Die Serien-Nummer können
Sie auf einem Aufkleber am Heimfahrrad finden (sehen
Sie Vorderseite dieser Bedienungsanleitung).

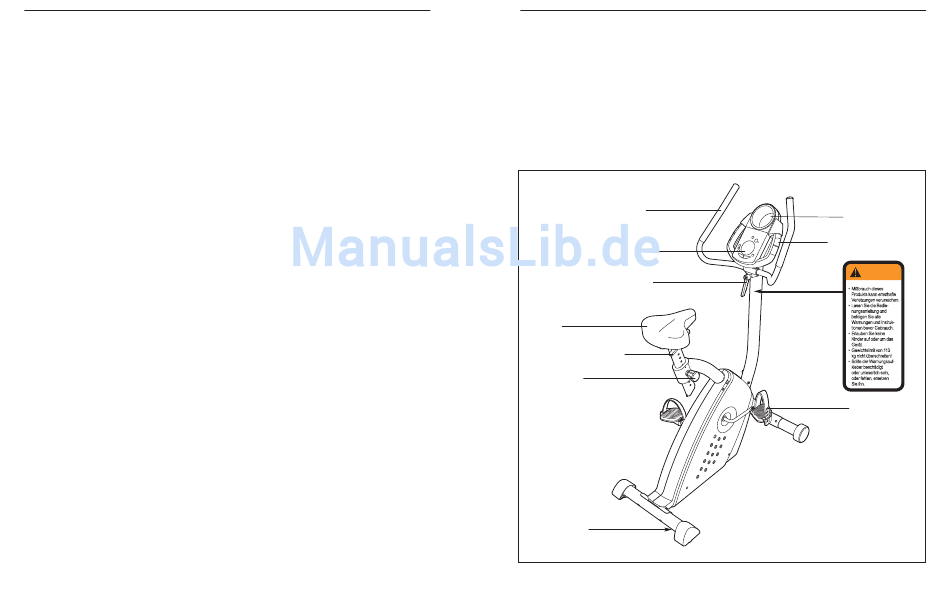

Bevor Sie nun weiterlesen, werfen Sie bitte zunächst
einen Blick auf die untenstehende Zeichnung und
machen Sie sich mit den gekennzeichneten Einzeltei-
len vertraut.
Zubehör-Tablett
Handgriffpulssensor
WARNUNG
Pedal/-riemen
RECHTE SEITE
3
