TEILELISTE—Modell-Nr. PFEVEX11500
Nr.
Zahl.
Bezeichnung
1
1
Rahmen
2
1
Pfosten
3
1
Sitzrahmen
4
1
Lenkstange
5
2
Radnabe
6
1
Linke Seitenschutzplatte
7
1
Rechte Seitenschutzplatte
8
1
Computer
9
1
Widerstandsknopf
10
1
Widerstandskabel/-kontrolle
11
4
M5 x 30mm Schraube
12
4
M5 Mutter
13
1
Membranenschalter/-draht
14
4
M6 x 25mm Hex-Schraube
15
1
Rückenlehne
16
1
Sitz
17
2
Sitzgriff
18
4
M6 x 34mm Knopfförmiger Bolzen
19
4
Endkappe
20
2
25mm x 75mm Endkappe
21
6
Seitenschutzplatteschraube
22
19
#8 x 5/8" Schraube
23
2
#8 x 3/8" Schraube
24
4
M6 x 16mm Kreuzschraube
25
3
M10 x 25mm Knopfförmige
Schraube
26
3
M10 Geschlitzte Unterlegscheibe
27
1
Linker Pedalriemen
28
1
Rechtes Pedal
29
1
Linker Kurbelarm
30
1
Rechter Kurbelarm
31
1
Rechter Pedalriemen
32
1
Magnet
33
2
M4 x32mm Schraube
34
7
M6 Flache Unterlegscheibe
35
2
Gummi-Stoßstücke
36
2
M8 Flansch-Hex-Mutter
37
2
M6 Ösenbolzen
38
2
Verstellklammer
39
4
M6 Mutter
40
2
M10 Unterlegscheibe
41
2
Rad
42
1
Schwungrad
Hinweis: "#" weist auf ein nicht abgebildetes Teil hin. Veränderungen zu den Angaben sind dem Hersteller, ohne
Benachrichtigung, vorbehalten. Mehr Information über die Bestellung von Ersatzteilen finden Sie auf der
Rückseite Ihrer Bedienungsanleitung.
R1000A
Nr.
Zahl.
Bezeichnung
43
1
10mm x 13mm Abstandsstück
44
1
Schwungradachse
45
1
Linkes Pedal
46
2
Rad-Abstandsstück
47
2
M6 x 16mm selbstschneidende
Schraube
48
2
Runde Endkappe
49
3
M6 x 35mm Kreuzschraube
50
1
Kabelklammer
51
1
M6 x 56mm Bolzen
52
2
M8 geschlitzte Unterlegscheibe
53
1
Klammer-Montage
54
2
Pulsgriff
55
2
Pulssensordraht
56
1
Widerstandshaken
57
1
Widerstandsfeder
58
1
Magnetklammer
59
1
M8 x 65mm Hex-Bolzen
60
1
M8 Nylon-Verschlussmutter
61
1
Antriebsgurt
62
4
M10 x 70mm Schraubenbolzen
63
1
2" x 4" Endkappe
64
1
Rahmenbuchse
65
1
Sitzrahmenbuchse
66
4
M6 Nylon-Verschlussmutter
67
4
M6 Geschlitzte Unterlegscheibe
68
1
Verschlussknopf
69
1
Sitzklammer
70
4
M6 x 48mm knopfförmiger Bolzen
71
4
M10 Nylon-Verschlussmutter
72
1
Vorderer Stabilisator
73
1
Hinterer Stabilisator
74
3
Kurbellager
75
2
Kurbelkappe
76
2
Kurbelbolzen
77
2
Schnappring
78
1
Kurbelabstandsstück
79
1
Kurbelachse
80
1
Rolle
#
1
Bedienungsanleitung
#
1
4mm Inbussschlüssel
#
1
5.5mm Inbussschlüssel
14
BEVOR SIE ANFANGEN
Wir möchten uns bedanken, dass Sie das innovative
PROFORM
®
975R Heimfahrrad ausgewählt haben.
Das PROFORM 975R offeriert ein Tief-Auswirkungs-
Training, das die kardiovaskuläre Fitness steigert und
die Muskeln formt. Das Heimfahrrad bietet einen ver-
stellbaren Widerstand an mit dem Sie Ihr Training auf
eine für Sie perfekte Stufe bringen können. Wenn Sie
nicht traininieren kann das Heimfahrrad zur kompak-
ten Lagerung zusammen geklappt werden.
Zu Ihrem eigenen Vorteil, lesen Sie bitte dieses
Handbuch genauestens durch bevor Sie Ihr
Heimfahrrad in Gebrauch nehmen. Sollten Sie noch
irgendwelche Fragen oder Probleme haben, setzen
Buchhalter
Rückenlehne
Sitz
HINTERSEITE
Verschlussknopf
Sitzrahmen
ACHTUNG:
Bevor Sie mit diesem oder irgendeinem anderen Trainingsprogramm begin-
nen, konsultieren Sie bitte zunächst Ihren Arzt. Dies ist besonders wichtig für diejenigen Personen, die
über 35 Jahre alt sind oder gesundheitliche Probleme haben oder hatten. Lesen Sie alle Hinweise bevor
Sie Ihr neues Gerät benutzen. AICON übernimmt keine Haftung für Personen oder Sachschäden, die
durch die Benutzung dieses Gerätes entstehen könnten.
Sie sich bitte mit unserem Kunden-dienst unter der
Service-Telefon-Nr. 01 80/5 23 13 44 in Verbindung.
Unsere Bürozeiten sind von 9.00 bis 18.00 Uhr.
Halten Sie bitte vor Ihrem Anruf die Modell- und die
Serien-Nummer Ihres Gerätes bereit. Die Modell-
Nummer ist PFEVEX11500. Die Seriennummer steht
auf einem Aufkleber am Heimfahrrad (die genaue
Stelle des Aufklebers ersehen Sie auf der Vorderseite
dieser Anleitung).

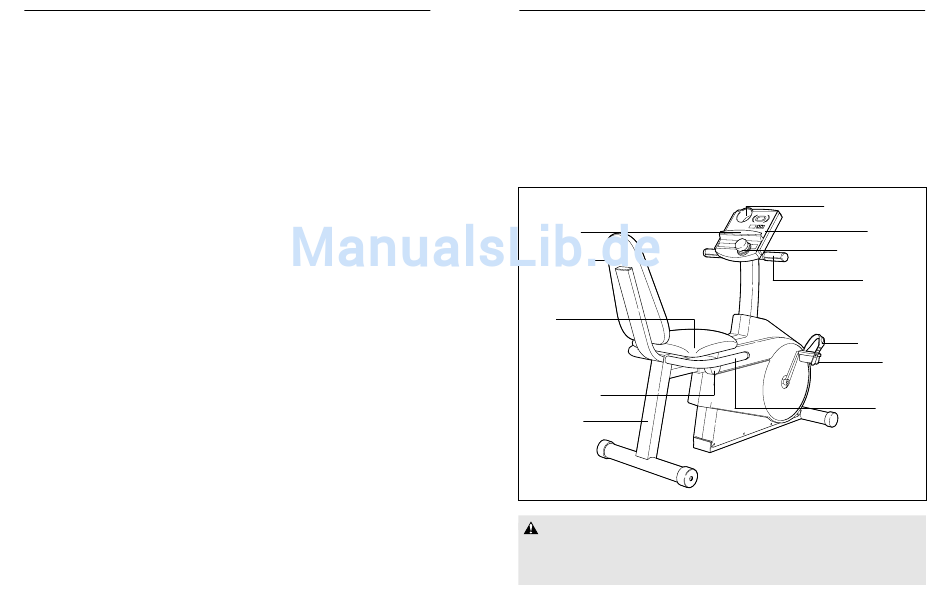

Bevor Sie nun weiterlesen, werfen Sie bitte zunächst
einen Blick auf die unten stehende Zeichnung und
machen Sie sich mit den gekennzeichneten Einzeltei-
len vertraut.
Wasserflaschenhalter
(Flasche nicht beinhaltet)
Computer
Widerstandsknopf
Pulssensor
VORDERSEITE
Pedalriemen
Pedal
Sitzgriff
RECHTE SEITE
3
