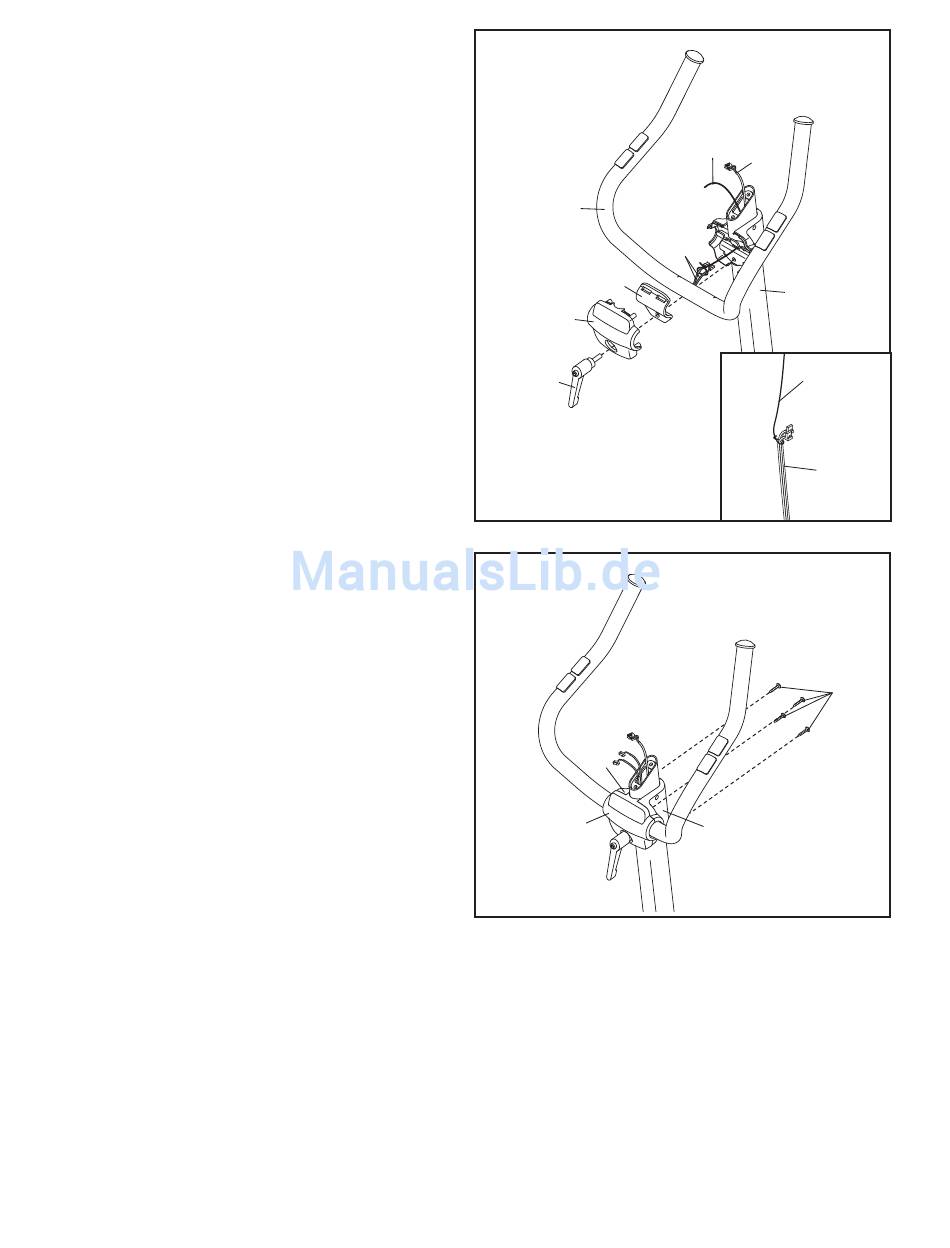

5. Während eine zweite Person die Haltestange
(47) an den Pfosten (3) hinhält, finden Sie die
Kabelbefestigung innerhalb des Pfostens.
Siehe Einsatzzeichnung. Befestigen Sie das
untere Ende der Kabelbefestigung an den
Pulsekabeln (82). Ziehen Sie dann das obere
Ende der Kabelbefestigung aus dem oberen
Ende des Pfostens (3) heraus. Knüpfen Sie
dann die Kabelbefestigung los und werfen Sie
sie weg. Tipp: Vermeiden Sie ein Hineinfallen
der Pulsekabeln in den Pfosten. Verwenden
Sie ein Klebeband oder ein Gummiband, um
die Drähte bis Schritt 7 nicht im Pfosten zu
verlieren.
Tipp: Vermeiden Sie ein Abklemmen der
Pulsekabeln (82)! Befestigen Sie die
Haltestange (47) mit der Drehklemme (75), der
hinteren Abdeckung (43) und dem Drehgriff (72)
am Pfosten (3).
Anmerkung: Der Drehgriff (72) funktioniert wie
eine Ratsche. Drehen Sie den Drehgriff im
Uhrzeigersinn, ziehen Sie ihn vom Pfosten weg
(3), drehen Sie ihn gegen den Uhrzeigersinn,
drücken Sie ihn an den Pfosten hin und drehen
Sie ihn dann wieder im Uhrzeigersinn.
Wiederholen Sie diesen Vorgang, bis der
Drehgriff festgezogen ist.
6. Befestigen Sie die Lenkstangenabdeckung (43)
mit vier M4 x 30mm Halbrundschrauben (84) an
der linken und der rechten
Haltestangenabdeckung (48, 49).
5
47
75
43
72
Vermeiden Sie ein
Abklemmen der
Drähte
6
48
43
8
Kabel-
befes-
tigung
32
82
3
Kabelbe-
festigung
82
84
49
