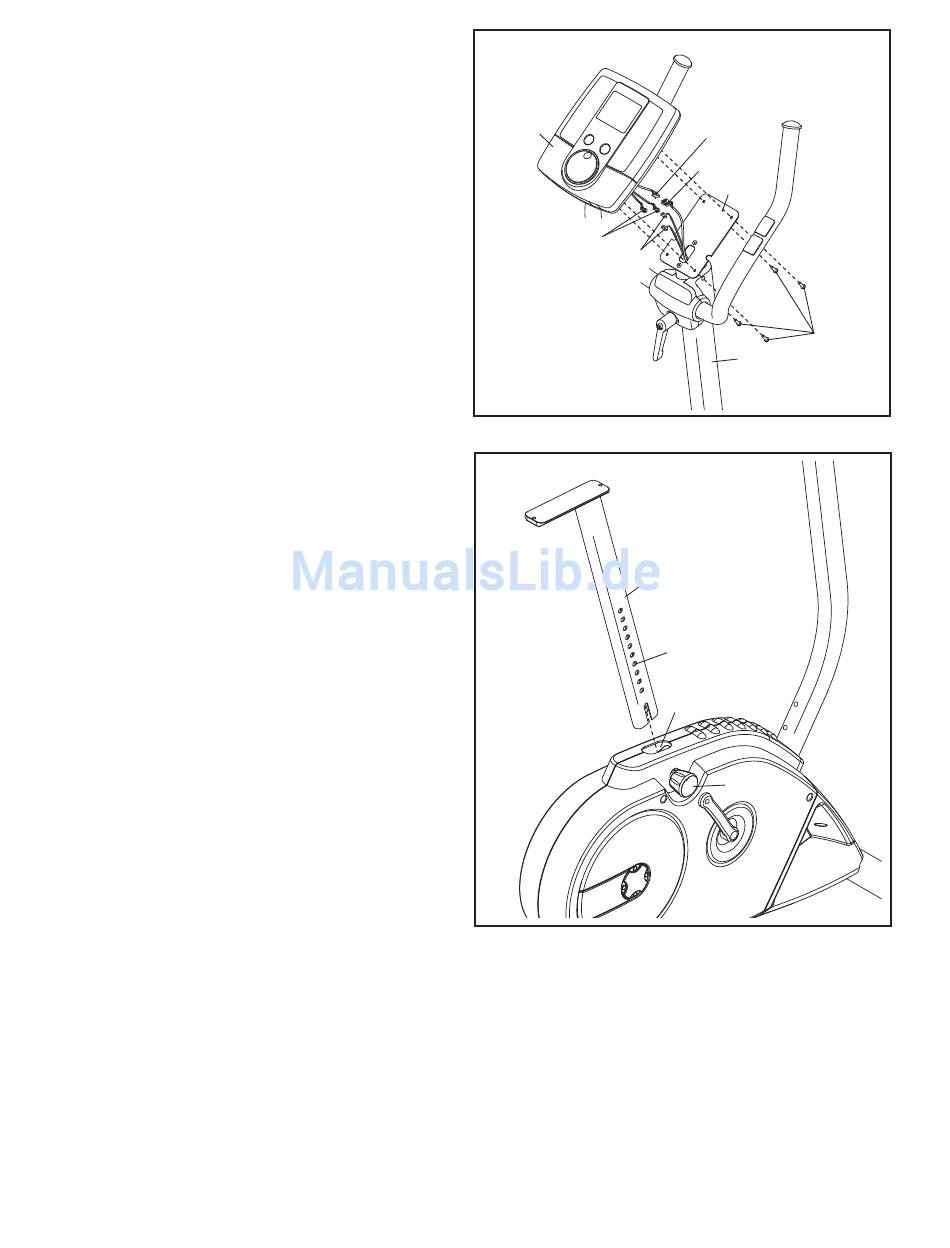

9. Lassen Sie eine zweite Person den Computer
(6) an den Pfosten (55) halten, verbinden Sie
den Kabelbaum des Computers mit dem oberen
Kabelbaum (32). Stecken Sie dann den
Konsolenpulsdraht mit den Pulskabeln (82)
zusammen.
Schieben Sie überflüssige Drähte von oben
nach unten in den Pfosten (3) hinein.
Tipp: Vermeiden Sie ein Abklemmen der
Drähte. Befestigen Sie den Computer (6) mit
vier M4 x 16mm Schrauben (40) am
Pfostenverlängerung (55).
10. Richten Sie die Sattelstütze (5) so aus, wie hier
angezeigt.
Lockern Sie den Sattelpfostenknopf (30) um
einige Drehungen. Ziehen Sie den
Sattelstangenknopf dann nach außen, schieben
Sie die Sattelstütze in den Rahmen (1) ein und
lassen Sie den Sattelpfostenknopf dann in eines
der Löcher am Sattelpfosten einrasten.
Bewegen Sie die Sattelstütze leicht nach
oben oder unten, um sicherzugehen, dass
der Sattelpfostenknopf in einem der Löcher
an der Sattelstange eingerastet ist.
Ziehen Sie den Sattelpfostenknopf (30) dann
an.
9
6
Computer-
pulsdrähte
82
10
10
Computer
draht
32
55
40
3
5
Löcher
1
30
