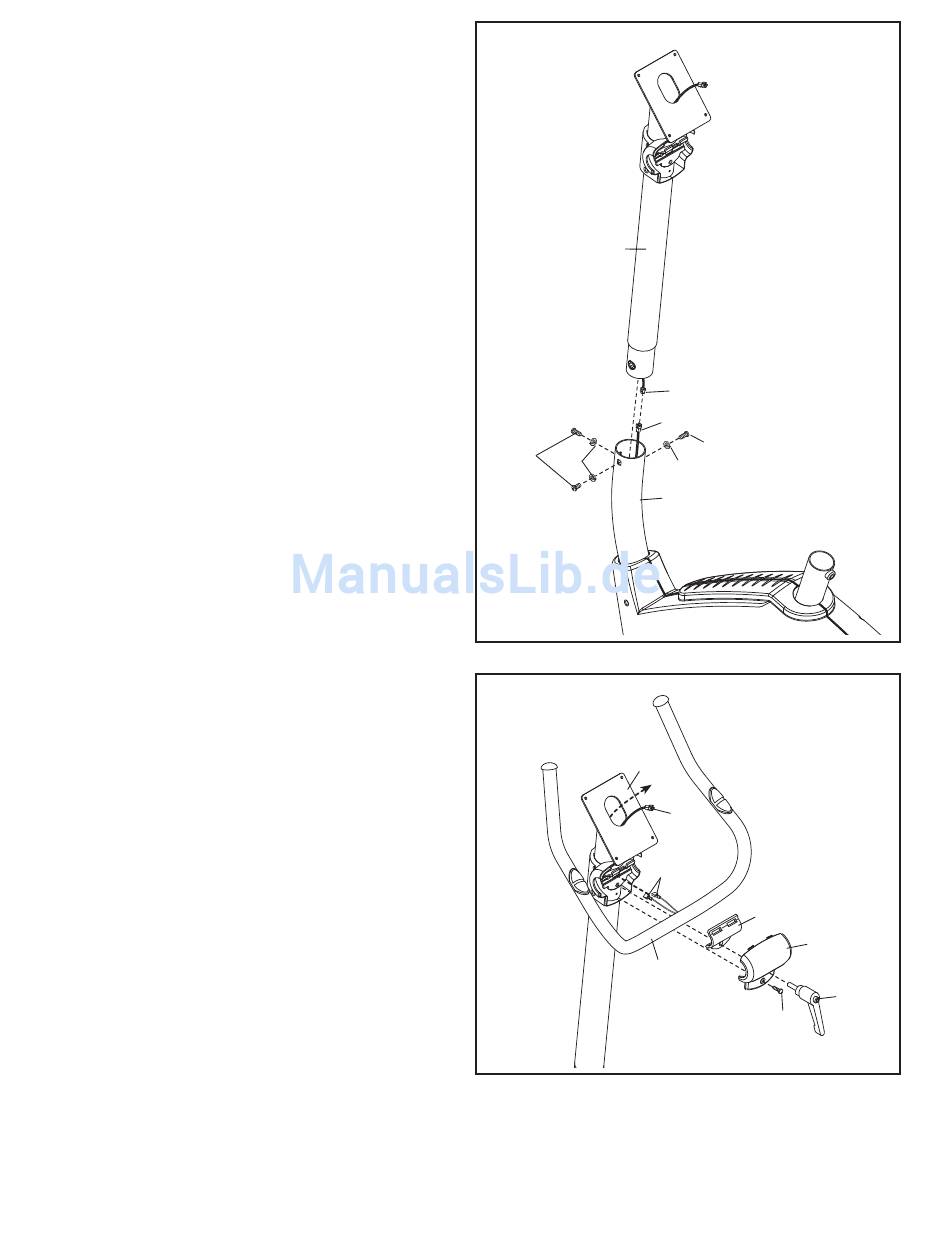

3. Während eine andere Person den Pfosten (13)
nahe an den Rahmen (1) hält, wie abgebildet,
verbinden Sie das obere Kabelbaum (23) mit
dem unteren Kabelbaum (68).
Schieben Sie überschüssigen Draht von oben
nach unten in den Pfosten (1) hinein.
Tipp: Vermeiden Sie ein Abklemmen der
Drähte. Schieben Sie den Pfosten (13) durch den
Rahmen (1) durch. Befestigen Sie den Pfosten
mit drei M8 x 16mm Schrauben mit Nylon-
Klemmteil (34) und drei M8 Federringen (42).
4. Während eine zweite Person die Haltestange
(50) an den Pfosten (13) hinhält, schieben Sie
die Pulskabel (59) durch den Pfosten durch und
ziehen sie nach oben und aus dem oberen
Ende des Pfostens heraus.
Tipp: Vermeiden Sie ein Abklemmen der
Drähte. Befestigen Sie die Haltestange (50) mit
der Drehklemme (54), der hinteren Abdeckung
(3) und dem Drehgriff (55) am Pfosten (13).
Anmerkung: Der Drehgriff (55) funktioniert wie
eine Ratsche. Drehen Sie den Drehgriff im
Uhrzeigersinn, ziehen Sie ihn vom Pfosten weg
(13), drehen Sie ihn gegen den Uhrzeigersinn,
drücken Sie ihn an den Pfosten hin und drehen
Sie ihn dann wieder im Uhrzeigersinn.
Wiederholen Sie diesen Vorgang, bis der
Drehgriff festgezogen ist.
Befestigen Sie die hintere Abdeckung (3) mit
einer M4 x 15mm Schraube (48) am Pfosten (13).
