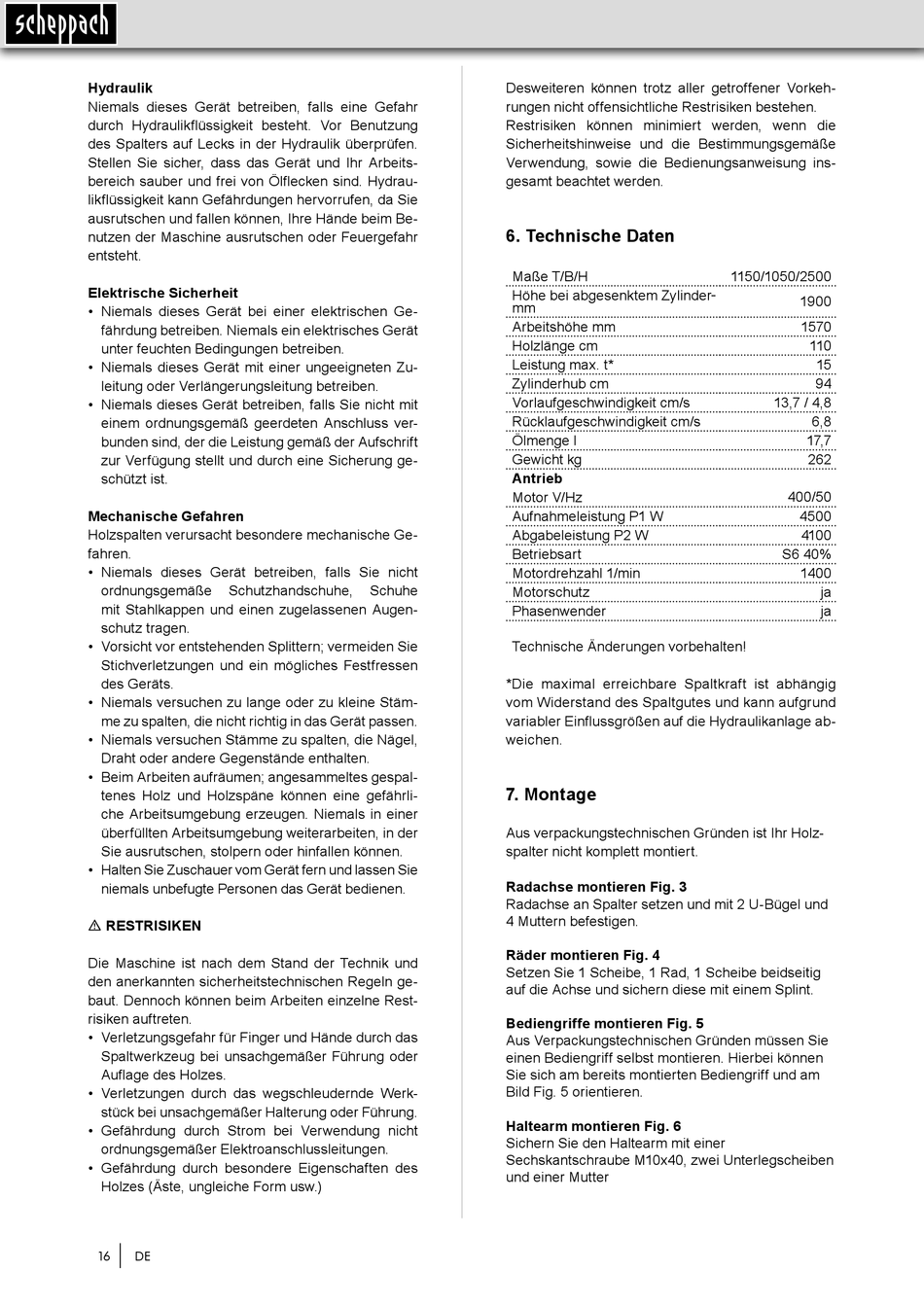

Hydraulik
Niemals dieses Gerät betreiben, falls eine Gefahr
durch Hydraulikflüssigkeit besteht. Vor Benutzung
des Spalters auf Lecks in der Hydraulik überprüfen.
Stellen Sie sicher, dass das Gerät und Ihr Arbeits-
bereich sauber und frei von Ölflecken sind. Hydrau-
likflüssigkeit kann Gefährdungen hervorrufen, da Sie
ausrutschen und fallen können, Ihre Hände beim Be-
nutzen der Maschine ausrutschen oder Feuergefahr
entsteht.
Elektrische Sicherheit
• Niemals dieses Gerät bei einer elektrischen Ge-
fährdung betreiben. Niemals ein elektrisches Gerät
unter feuchten Bedingungen betreiben.
• Niemals dieses Gerät mit einer ungeeigneten Zu-
leitung oder Verlängerungsleitung betreiben.
• Niemals dieses Gerät betreiben, falls Sie nicht mit
einem ordnungsgemäß geerdeten Anschluss ver-
bunden sind, der die Leistung gemäß der Aufschrift
zur Verfügung stellt und durch eine Sicherung ge-
schützt ist.
Mechanische Gefahren
Holzspalten verursacht besondere mechanische Ge-
fahren.
• Niemals dieses Gerät betreiben, falls Sie nicht
ordnungsgemäße Schutzhandschuhe,
mit Stahlkappen und einen zugelassenen Augen-
schutz tragen.
• Vorsicht vor entstehenden Splittern; vermeiden Sie
Stichverletzungen und ein mögliches Festfressen
des Geräts.
• Niemals versuchen zu lange oder zu kleine Stäm-
me zu spalten, die nicht richtig in das Gerät passen.
• Niemals versuchen Stämme zu spalten, die Nägel,
Draht oder andere Gegenstände enthalten.
• Beim Arbeiten aufräumen; angesammeltes gespal-
tenes Holz und Holzspäne können eine gefährli-
che Arbeitsumgebung erzeugen. Niemals in einer
überfüllten Arbeitsumgebung weiterarbeiten, in der
Sie ausrutschen, stolpern oder hinfallen können.
• Halten Sie Zuschauer vom Gerät fern und lassen Sie
niemals unbefugte Personen das Gerät bedienen.
m RESTRISIKEN
Die Maschine ist nach dem Stand der Technik und
den an erkannten sicherheitstechnischen Regeln ge-
baut. Dennoch können beim Arbeiten einzelne Rest-
risiken auftreten.
• Verletzungsgefahr für Finger und Hände durch das
Spalt werkzeug bei unsachgemäßer Führung oder
Aufl age des Holzes.
• Verletzungen durch das wegschleudernde Werk-
stück bei unsachgemäßer Halterung oder Führung.
• Gefährdung durch Strom bei Verwendung nicht
ord nungs ge mäßer Elektroanschlussleitungen.
• Gefährdung durch besondere Eigenschaften des
Holzes (Äste, ungleiche Form usw.)
16 DE
Desweiteren können trotz aller getroffener Vorkeh-
rungen nicht offensichtliche Restrisiken bestehen.
Restrisiken können minimiert werden, wenn die
Sicher heitshinweise und die Bestimmungsgemäße
Verwen dung, sowie die Bedienungsanweisung ins-
gesamt be ach tet werden.

6. Technische Daten

Maße T/B/H
Höhe bei abgesenktem Zylinder
mm
Arbeitshöhe mm
Holzlänge cm
Leistung max. t*
Zylinderhub cm
Vorlaufgeschwindigkeit cm/s
Rücklaufgeschwindigkeit cm/s
Ölmenge l
Gewicht kg
Antrieb
Motor V/Hz
Aufnahmeleistung P1 W
Abgabeleistung P2 W
Betriebsart
Motordrehzahl 1/min
Schuhe
Motorschutz
Phasenwender
Technische Änderungen vorbehalten!
*Die maximal erreichbare Spaltkraft ist abhängig
vom Widerstand des Spaltgutes und kann aufgrund
variabler Einflussgrößen auf die Hydraulikanlage ab-
weichen.

7. Montage

Aus verpackungstechnischen Gründen ist Ihr Holz-
spalter nicht komplett montiert.
Radachse montieren Fig. 3
Radachse an Spalter setzen und mit 2 U-Bügel und
4 Muttern befestigen.
Räder montieren Fig. 4
Setzen Sie 1 Scheibe, 1 Rad, 1 Scheibe beidseitig
auf die Achse und sichern diese mit einem Splint.
Bediengriffe montieren Fig. 5
Aus Verpackungstechnischen Gründen müssen Sie
einen Bediengriff selbst montieren. Hierbei können
Sie sich am bereits montierten Bediengriff und am
Bild Fig. 5 orientieren.
Haltearm montieren Fig. 6
Sichern Sie den Haltearm mit einer
Sechskantschraube M10x40, zwei Unterlegscheiben
und einer Mutter
1150/1050/2500
1900
1570
110
15
94
13,7 / 4,8
6,8
17,7
262
400/50
4500
4100
S6 40%
1400
ja
ja
