Graco ProMix 2KS Reparatur Und Teile Seite 5

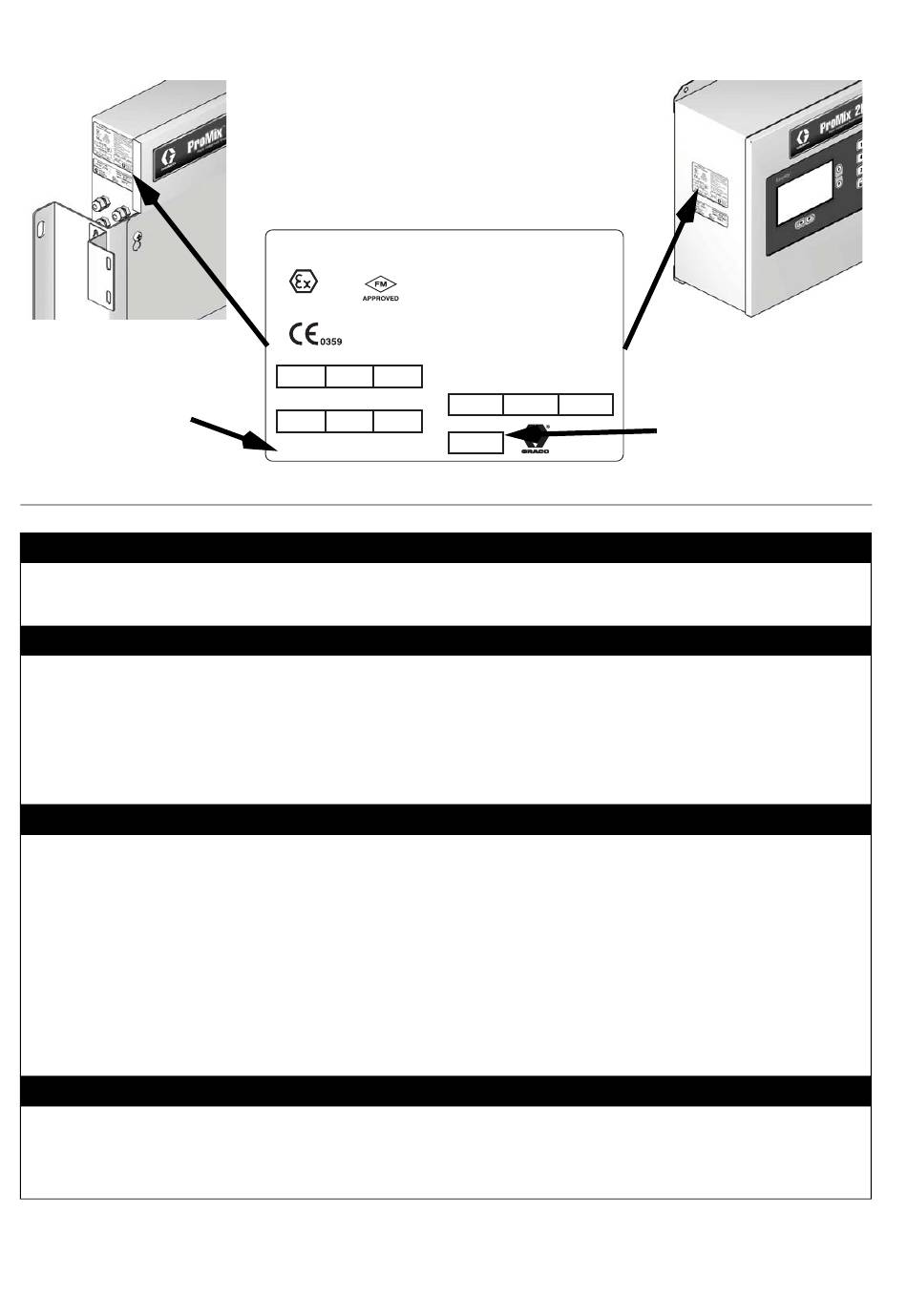

Position des Typenschilds
an der Materialstation
TI12423a
Hier ist der
maximale
Betriebsüberdruck
angegeben
A . 1: Typenschild
BB
Zulassung für explosionsgefährdete Bereiche
Nur Modelle mit einem G3000-, G3000HR-. G3000A- oder einem eigensicheren Coriolis-Volumenzähler
für Komponente A und B sind für die Installation in einem explosionsgefährdeten Bereich – Klasse I, Div I,
Gruppe D, T3 oder Zone I, Gruppe IIA T3 – zugelassen.
Zulässiger Betriebsdruck
Die Angabe des maximalen Betriebsüberdrucks hängt davon ab, welche Materialkomponenten-Optionen
ausgewählt wurden. Der zulässige Druck richtet sich nach der Komponente mit dem niedrigsten
Druckkennwert. Siehe Druckkennwerte der Komponenten unten. Beispiel: Das Modell MD2531 hat einen
zulässigen Betriebsüberdruck von 210 bar (3.000 psi; 21 MPa).
Der maximal zulässige Betriebsüberdruck ist auch auf den Typenschildern am EasyKey und an der
Materialstation angegeben. Siehe A
ProMix Zulässiger Betriebsüberdruck der Materialverteilerkomponenten
Basis-System (keine Volumenzähler [Option 0],
kein Farb-/Katalysatorwechsel [Option 0]) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27,58 MPa (275,8 bar; 4000 psi)
Volumenzähler: Optionen 1 und 2 (G3000 oder G3000HR). . . . . . . . . . . . . . . . . 27,58 MPa (275,8 bar; 4000 psi)
Volumenzähler: Optionen 3, 4, 5, 6 und 7
(ein oder zwei Coriolis-Volumenzähler) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15,86 MPa (158,6 bar; 2300 psi)
Volumenzähler: Option 8 (G3000 oder G3000A) . . . . . . . . . . . . . . . . . . . . . . . . . 27,58 MPa (275,8 bar; 4000 psi)
Farbwechsel: Optionen 1, 2, 3 und 4 sowie Katalysatorwechsel:
Optionen 1 und 2 (Niederdruckventile). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,07 MPa (20,6 bar; 300 psi)
Farbwechsel: Optionen 5 und 6 sowie Katalysatorwechsel:
Option 3 (Hochdruckventile) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 MPa (210 bar; 3000 psi)
Volumenzähler-Förderleistung
G3000 und G3000A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75-3800 cm³/Min (0,02-1,0 Gal./Min.)
G3000HR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38-1900 cm³/Min. (0,01-0,50 Gal./Min.)
Coriolis-Volumenzähler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-3800 cm³/Min. (0,005-1,00 Gal./Min.)
S3000 Lösemittel-Volumenzähler (Zubehör) . . . . . . . . . . . . . . . . . . . . . . . 38-1900 cm³/min (0,01-0,50 Gal./Min.)
313979H
Š
