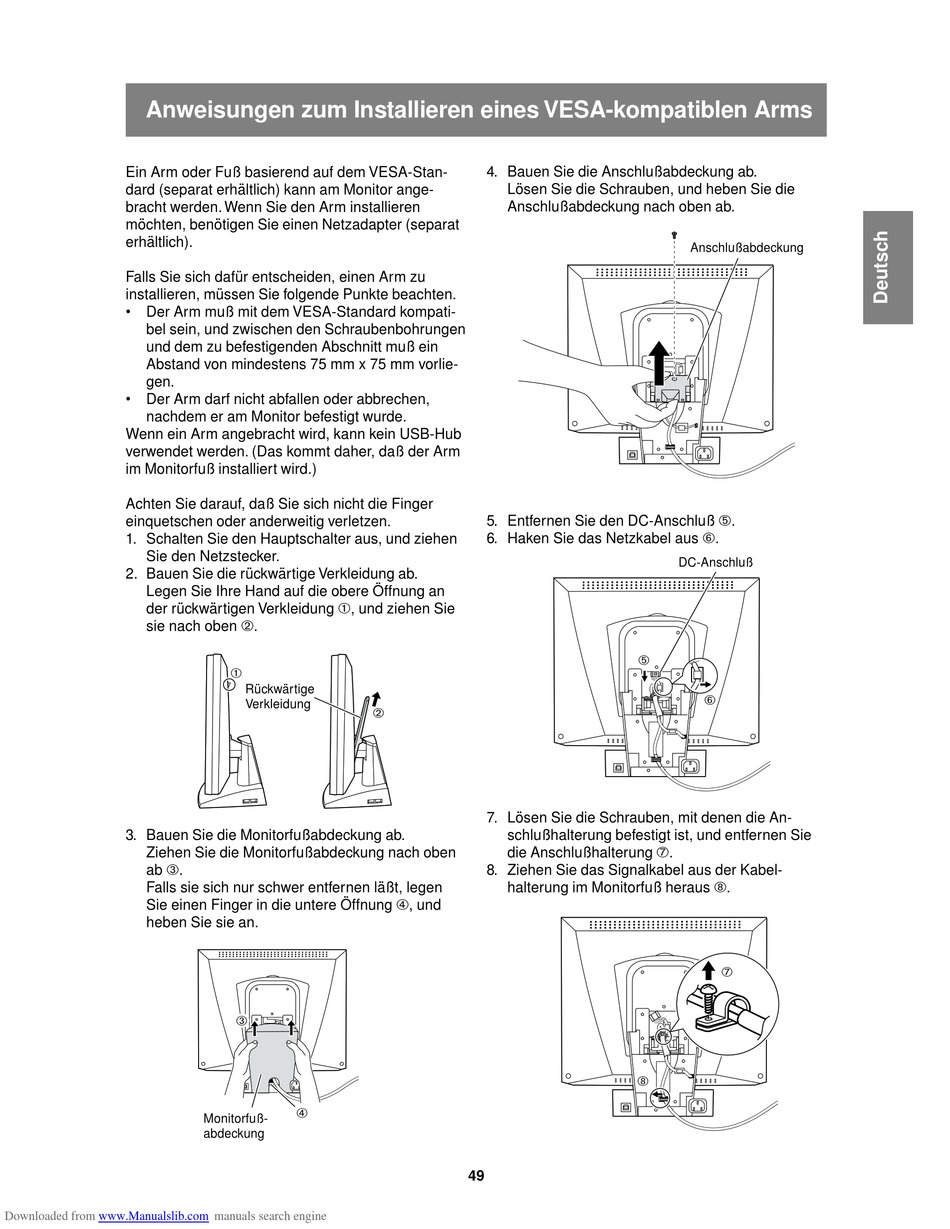

Anweisungen zum Installieren eines VESA-kompatiblen Arms

Ein Arm oder Fuß basierend auf dem VESA-Stan-
dard (separat erhältlich) kann am Monitor ange-
bracht werden. Wenn Sie den Arm installieren
möchten, benötigen Sie einen Netzadapter (separat
erhältlich).
Falls Sie sich dafür entscheiden, einen Arm zu
installieren, müssen Sie folgende Punkte beachten.
• Der Arm muß mit dem VESA-Standard kompati-
bel sein, und zwischen den Schraubenbohrungen
und dem zu befestigenden Abschnitt muß ein
Abstand von mindestens 75 mm x 75 mm vorlie-
gen.
• Der Arm darf nicht abfallen oder abbrechen,
nachdem er am Monitor befestigt wurde.
Wenn ein Arm angebracht wird, kann kein USB-Hub
verwendet werden. (Das kommt daher, daß der Arm
im Monitorfuß installiert wird.)
Achten Sie darauf, daß Sie sich nicht die Finger
einquetschen oder anderweitig verletzen.
1. Schalten Sie den Hauptschalter aus, und ziehen
Sie den Netzstecker.
2. Bauen Sie die rückwärtige Verkleidung ab.
Legen Sie Ihre Hand auf die obere Öffnung an
der rückwärtigen Verkleidung 1, und ziehen Sie
sie nach oben 2.
3. Bauen Sie die Monitorfußabdeckung ab.
Ziehen Sie die Monitorfußabdeckung nach oben
ab 3.
Falls sie sich nur schwer entfernen läßt, legen
Sie einen Finger in die untere Öffnung 4, und
heben Sie sie an.
Downloaded from www.Manualslib.com
1
Rückwärtige
Verkleidung
2
3
4
Monitorfuß-
abdeckung
manuals search engine
4. Bauen Sie die Anschlußabdeckung ab.
Lösen Sie die Schrauben, und heben Sie die
Anschlußabdeckung nach oben ab.
5. Entfernen Sie den DC-Anschluß 5.
6. Haken Sie das Netzkabel aus 6.
5
7. Lösen Sie die Schrauben, mit denen die An-
schlußhalterung befestigt ist, und entfernen Sie
die Anschlußhalterung 7.
8. Ziehen Sie das Signalkabel aus der Kabel-
halterung im Monitorfuß heraus 8.
8
49
Anschlußabdeckung
DC-Anschluß
6
7
