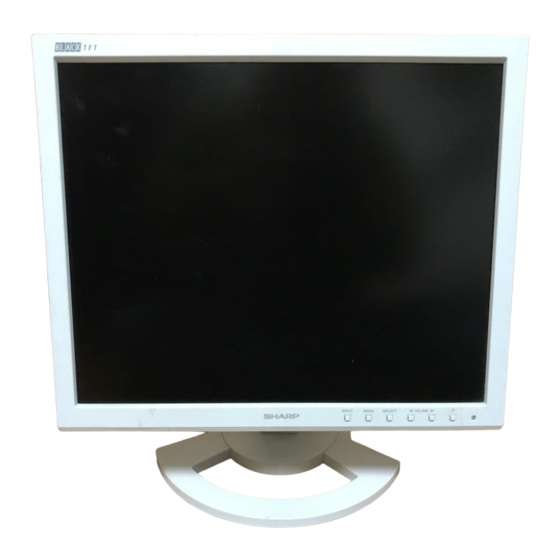

- Seite 1 LCD Monitor LCD Farbmonitor Moniteur LCD Monitor LCD Monitor LCD LL-T1520 LL-T1620 OPERATION MANUAL BEDIENUNGSANLEITUNG MODE D’EMPLOI MANUALE D’USO MANUAL DE FUNCIONAMIENTO...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweis für Benutzer in den USA ............34 TCO'95/'99 . -
Seite 3: Hinweis Für Benutzer In Den Usa
SHARP ELECTRONICS CORPORATION Sharp Plaza, Mahwah, New Jersey 07430 TEL :1-800-BE-SHARP * Als ENERGY STAR-Partner bestätigt SHARP, daß dieses Produkt die Richtlinien des ENERGY STAR für sparsamen Verbrauch einhält. In diesem Produkt wird bleihaltiger Lötzinn und eine Leuchtstofflampe mit einem geringen Quecksilberanteil verwendet. -
Seite 4: Tco'95/'99
LL-T1520-B LL-T1520-H LL-T1620-B LL-T1620-H Herzlichen Glückwunsch! Sie haben gerade ein Gerät mit TCO’95- oder TCO’99-Zulassung und entsprechender Kennzeichnung erworben! Damit haben Sie sich für ein Produkt entschieden, das für professionelle Anwendungen konzipiert ist. Mit Ihrem Kauf leisten Sie auch einen Beitrag zum Umweltschutz und zur Weiterentwicklung von umweltfreundlichen Elektronikprodukten. - Seite 5 TCO Development SE-114 94 Stockholm, Sweden Fax: +46 8 782 92 07 Email (Internet): development@tco.se Aktuelle Informationen zu Produkten mit TCO’99-Zulassung und -Kennzeichnung erhalten Sie auch im Internet unter folgender Adresse: http://www.tco-info.com/ Umweltanforderungen Flammschutzmittel Flammschutzmittel kommen in Platinen, Kabeln, Drähten, Verkleidungen und Gehäusen vor. Sie sollen die Ausbreitung eines Brandes verhindern oder zumindest verzögern.
-
Seite 6: Hinweis Für Benutzer In Europa
Hinweis für Benutzer in Europa This equipment complies with the requirements of Directives 89/336/EEC and 73/23/EEC as amended by 93/68/EEC. Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/68/EWG. Ce matériel répond aux exigences contenues dans les directives 89/336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE. -
Seite 7: Hinweis Für Benutzer In Gb
Hinweis für Benutzer in Australien Serviceanfragen Wenden Sie sich an Ihren Händler, falls Reparaturen anfallen, oder setzen Sie sich mit Sharp Corpora- tion of Australia unter 1 300 13 50 22 in Verbindung, um die Adresse des nächstgelegenen autorisierten Sharp-Kundendienstzentrums zu erfragen. -
Seite 8: Tips Und Sicherheitsvorkehrungen
- Der Monitor darf niemals mit harten - Utility Disk (für Windows/Macintosh) (1) Gegenständen abgerieben oder berührt werden. - Bedienungsanleitung (1) - Wir bitten um Ihr Verständnis, daß Sharp Corporation über die gesetzlich anerkannte Hinweise: - Das Digitalsignalkabel (DVI-D24polig – DVI- Leistungshaftung hinaus keine Haftung für Fehler... -
Seite 9: Produktbeschreibung
Produktbeschreibung 1. Taste INPUT ........ Für die Umschaltung zwischen den Signaleingangsanschlüssen. (Analogen RGB-Eingangsanschluß ↔ DVI-I-Eingangsanschluß) 2. Taste MENU ........ Mit dieser Taste öffnen, wählen und schließen Sie das OSD (On screen Display) -Menü. 3. Taste SELECT ......Mit dieser Taste wählen Sie die Menüoptionen aus, wenn das OSD- Menü... - Seite 10 24polig oder DVI-I 29polig) für eine digitale Verbindung haben. (Bitte beachten Sie, dass abhängig vom angeschlossenen Compu- ter die Wiedergabe nicht korrekt sein kann.) LL-T1520: Computer mit XGA-Ausgang LL-T1620: Computer mit SXGA-Ausgang - Seperat erhältliche Kabel sind für die Verbindung notwendig.
-
Seite 11: Anschließen Des Monitors Und Ein- Und Ausschalten Des Monitors
Anschließen des Monitors und Ein- und Ausschalten des Monitors - Bevor Sie den Monitor anschließen, müssen Sie 3.Die Abdeckung wieder anbringen. den Monitor und den Computer ausschalten. Vorsichtig vorgehen, damit die Kabel nicht - Achten Sie darauf, daß Sie das Kabel nicht eingeklemmt werden. - Seite 12 Sie, dass abhängig vom angeschlossenen Computer die Wiedergabe nicht korrekt sein kann.) Schliessen Sie das zusätzliche Audiokabel an LL-T1520: Computer mit XGA-Ausgang Wenn das zusätzliche Audiokabel am LL-T1620: Computer mit SXGA-Ausgang Audioausgangsanschluß des Computers Anschluss an einen analogen RGB- angeschlossen wird, wird der Ton des Ausgangsanschluß:...
-
Seite 13: Anschluss Von Kopfhörern (Im Handel Erhältlich)
Anschließen des Monitors und Ein- und Ausschalten des Monitors Anschluss von Kopfhörern (im Handel Einschalten des Monitors erhältlich) 1. Den Monitor mit dem Hauptschalter einschalten. Kopfhörer (im Handel erhältlich) können angeschlossen werden. Kopfhöreranschluß Kopfhörer Hauptschalter Hinweis: - Beim Aus- und Einschalten des Monitors mit - Wenn Kopfhörer angeschlossen sind, ertönt aus dem Hauptschalter sollten Sie mindestens fünf den Lautsprechern des Monitors kein Klang. -
Seite 14: Umschalten Zwischen Eingangsanschlüssen
Anschließen des Monitors und Ein- und Ausschalten des Monitors Umschalten zwischen Eingangsanschlüssen Mit der Taste INPUT schalten Sie die Signaleingangsanschlüsse um. Analogen RGB-Eingangsanschluß INPUT-1 <ANALOG> INPUT DVI-I-Eingangsanschluß DVI-I-Eingangsanschluß (digital) (analog) INPUT-2 INPUT-2 <DIGITAL> <ANALOG> Ausschalten des Monitors 1. Schalten Sie den Computer aus. 2. -
Seite 15: Einstellen Der Bildschirmanzeige Und Der Lautsprecher-Lautstärke
Einstellen der Bildschirmanzeige und der Lautsprecher-Lautstärke Analogsignal Einstellsperrfunktion 1. Führen Sie zunächst eine automatische Einstellung durch. (S. 48) Wenn Sie die Steuertasten deaktivieren (d. h. die 2. Führen Sie bei Bedarf eine manuelle Einstellung Sperre setzen), können keine Werte eingestellt durch. -
Seite 16: Einstellen Der Lautsprecher-Lautstärke
Einstellen der Bildschirmanzeige und der Lautsprecher-Lautstärke Einstellen Lautsprecher- Lautstärke Führen Sie die Befehle aus, wenn kein OSD-Menü angezeigt wird. Wenn das OSD-Menü angezeigt wird, drücken Sie die Taste MENU (bei Bedarf mehrmals), und beginnen Sie mit der Einstellung, nachdem das OSD-Menü ausgeblendet wurde. 1. -
Seite 17: Einstellen Der Bildschirmanzeige (Bei Verwendung Eines Analogsignals)
Einstellen der Bildschirmanzeige (bei Verwendung eines Analogsignals) Einstellen Automatische Bildschirmeinstellung 1. Drücken Sie die Taste MENU. Die Optionen im Menü ADJUSTMENT können Das Menü ADJUSTMENT wird angezeigt. automatisch eingestellt werden (CLOCK, PHASE, H-POS, V-POS). ADJUSTMENT MANUAL AUTO Hinweis: CLOCK - Wenn Sie den Monitor zum ersten Mal einrichten PHASE H-POS oder eine Komponente des bestehenden Systems... -
Seite 18: Manuelle Bildschirmeinstellung
Einstellen der Bildschirmanzeige (bei Verwendung eines Analogsignals) Hinweise: Manuelle Bildschirmeinstellung - Drücken Sie die Taste um [AUTO] Die Einstellungen können über das OSD-Menü auszuwählen. vorgenommen werden. - So wählen Sie eine Menüoption: Taste SELECT - So gelangen Sie zum nächsten Menü: Taste OSD für die Einstellung MENU Wenn Sie mit Windows arbeiten, öffnen Sie das... - Seite 19 Einstellen der Bildschirmanzeige (bei Verwendung eines Analogsignals) Menü GAIN CONTROL COLOR CONTROL Menu GAIN CONTROL COLOR CONTROL MANUAL AUTO COLOR MODE sRGB VIVID WHITE BALANCE BLACK LEVEL SATURATION CONTRAST INPUT-1 ANALOG INPUT-1 ANALOG 1024 x 768 V : 60Hz H : 48.4kHz 1024 x 768 V : 60Hz H : 48.4kHz...
- Seite 20 Einstellen der Bildschirmanzeige (bei Verwendung eines Analogsignals) - Wenn USER ausgewählt wird, werden die Menü MODE SELECT Einstellwerte für [R-CONTRAST], [G- MODE SELECT CONTRAST] und [B-CONTRAST] angezeigt, OSD H-POSITION damit die Feineinstellung vorgenommen werden OSD V-POSITION kann. SCALING 400 LINES - Wählen Sie [R-CONTRAST], [G-CONTRAST] LANGUAGE und [B-CONTRAST] mit der Taste SELECT aus.
-
Seite 21: Einstellen Der Bildschirmanzeige (Bei Verwendung Eines Digitalsignals)
Einstellen der Bildschirmanzeige (bei Verwendung eines Digitalsignals) Die Einstellungen können über das OSD-Menü COLOR CONTROL Menu vorgenommen werden. COLOR CONTROL COLOR MODE sRGB VIVID OSD für die Einstellung WHITE BALANCE Wenn Sie mit Windows arbeiten, öffnen Sie das SATURATION Einstellmuster auf der mitgelieferten Utility Disk. (S. - Seite 22 Einstellen der Bildschirmanzeige (bei Verwendung eines Digitalsignals) - Wählen Sie [COOL], [·], [STD], [·], [WARM] oder Menü MODE SELECT [USER] mit den Tasten aus. MODE SELECT - Wenn USER ausgewählt wird, werden die OSD H-POSITION Einstellwerte für [R-CONTRAST], [G- OSD V-POSITION SCALING CONTRAST] und [B-CONTRAST] angezeigt, LANGUAGE...
-
Seite 23: Pflege Des Monitors Und Reparaturen
Gehäuse und Bedienfeld in dem Sie den Monitor gekauft haben, oder Wischen Sie das Gehäuse und das Bedienfeld mit an das nächste autorisierte Sharp- einem weichen, trockenen Tuch vorsichtig sauber. Kundendienstzentrum. (Nehmen Sie diesen Falls starke Verschmutzungen auftreten, geben Sie Austausch niemals selber vor.) -
Seite 24: Produktspezifikationen
° 0 n i l ° 5 t i n ) ß t i n ) ß Abmessungen (Einheiten: mm) LL-T1620 LL-T1520 Analogsignalkabel : ca. 2,0m Audiokabel : ca.2,0m Digitalsignalkabel, NL-C01E (separat erhältlich): ca. 2,0m Analogsignalkabel, NL-C02E (separat erhältlich): ca. 2,0m... - Seite 25 71.7kHz 67.2Hz 117.01MHz - Die empfohlene Auflösung für das Gerät LL-T1520 ist 1024 x 768. - Die empfohlene Auflösung für das Gerät LL-T1620 ist 1280 x 1024. - Alle nur mit Non-Interlace. - Der Monitor kann an die folgenden Computer angeschlossen werden, die einen DVI-Standard- Ausgangsanschluß...
- Seite 26 DPMS- Bild- Leistungs- DMPM Bild- Leistungs- H-sync V-sync Modus schirm aufnahme -Modus schirm aufnahme LL-T1520: 36W LL-T1520: 36W Anzeige ein Anzeige ein LL-T1620: 42W LL-T1620: 42W LL-T1520: 3W STANDBY Nein Anzeige aus LL-T1520: 3W LL-T1620: 3W SUSPEND Anzeige aus Nein...
-
Seite 27: Installieren Der Setup-Informationen Und Des Icc-Profils (Für Windows)
Installieren der Setup-Informationen und des ICC-Profils (Für Windows) Je nach dem verwendeten Computer oder Be- 7. Prüfen Sie, ob der Monitor angezeigt wird, und triebssystem muß die Installation der Monitor- klicken Sie dann auf [Apply]. Setup-Informationen usw. eventuell über den 8. - Seite 28 Installieren der Setup-Informationen und des ICC-Profils (Für Windows) 9. Bestätigen Sie, daß die Monitordetails Bei dieser Beschreibung wird als ausgewählt sind, klicken Sie dann auf [Next], Laufwerksbuchstabe für das Diskettenlaufwerk [Next] und auf [Finish]. "Laufwerk A" angenommen. 10. Prüfen Sie, ob der Monitor angezeigt wird, und klicken Sie dann auf [Apply].
- Seite 29 Installieren der Setup-Informationen und des ICC-Profils (Für Windows) Für Windows XP Installieren des ICC-Profils Installieren des Monitor-ICC-Profils (Wenn die Installieren der Monitor-Setup-Informationen unter Setup-Informationen bereits installiert wurden, ist Windows XP und Festlegen des Monitor-ICC- auch das Profil bereits installiert. Es braucht dann Profils als vorbestimmter Wert.
-
Seite 30: Informationen Zum Profil Colorsync (Für Macos)
Informationen zum Profil ColorSync (Für MacOS) Informationen zum Profil ColorSync ColorSync ist das Farbverwaltungssystem der Apple Corporation. Damit erkennt das System die Farbauflösung bei Verwendung mit einer kompatiblen Anwendung. Ein ColorSync-Profil beschreibt die Farbeigenschaften des LCD- Monitors. Hinweise: - Das ColorSync-Profil dieses Monitors kann zusammen mit MacOS8.5 oder höher eingesetzt werden. -
Seite 31: Anweisungen Zum Anbringen Eines Vesa-Kompatiblen Monitorarms
Anweisungen zum Anbringen eines VESA- kompatiblen Monitorarms Hinweise: Ein Arm oder Fuß basierend auf dem VESA- Standard (im Handel erhältlich) kann am Monitor - Der Fuß ist nur für diesen Monitor bestimmt, angebracht werden. verwenden Sie ihn für keine anderen Geräte oder Der Arm oder Fuß... - Seite 32 SHARP CORPORATION © 2002 SHARP CORPORATION DSC2 TINSM1035MPZZ (2)
