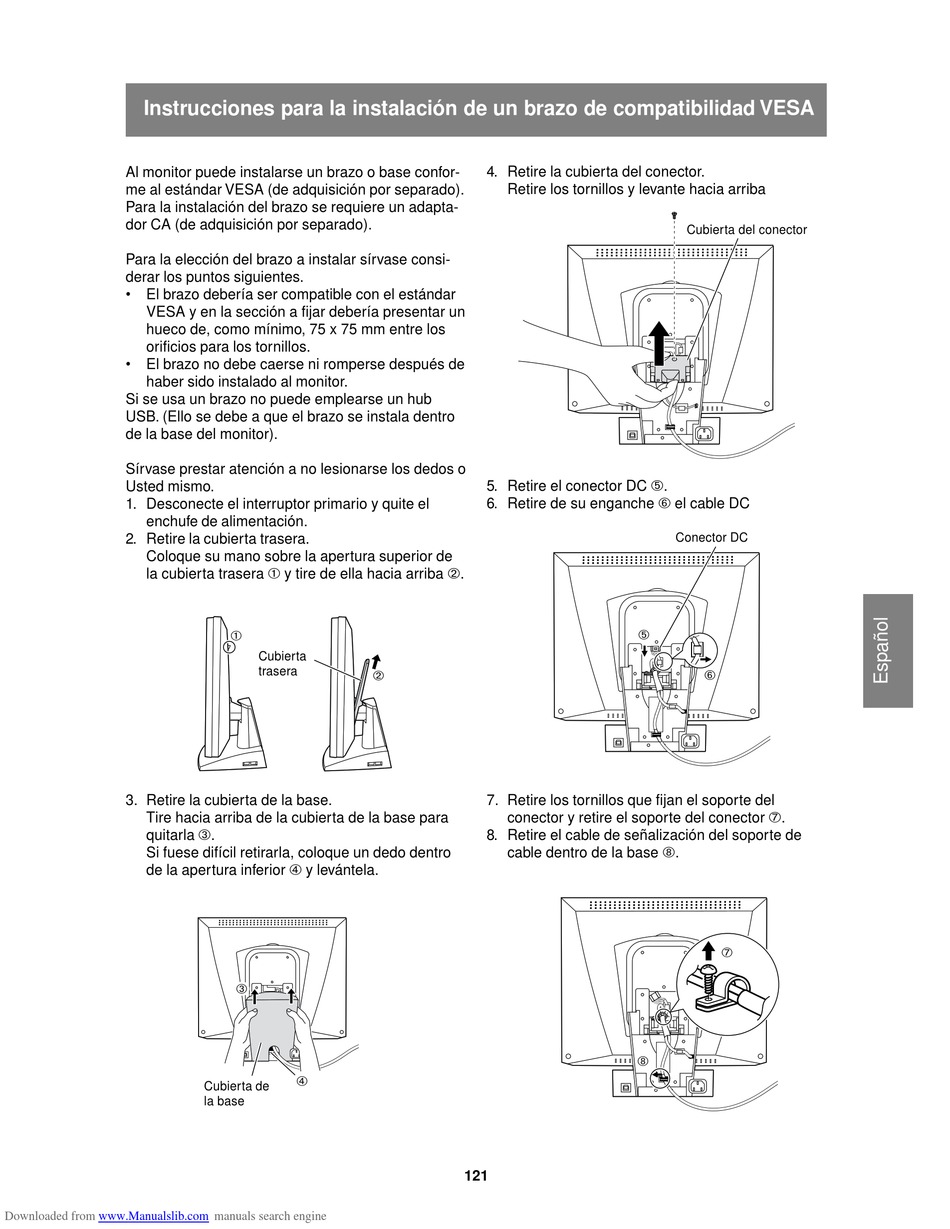

Instrucciones para la instalación de un brazo de compatibilidad VESA
Al monitor puede instalarse un brazo o base confor-
me al estándar VESA (de adquisición por separado).
Para la instalación del brazo se requiere un adapta-
dor CA (de adquisición por separado).
Para la elección del brazo a instalar sírvase consi-
derar los puntos siguientes.
• El brazo debería ser compatible con el estándar
VESA y en la sección a fijar debería presentar un
hueco de, como mínimo, 75 x 75 mm entre los
orificios para los tornillos.
• El brazo no debe caerse ni romperse después de
haber sido instalado al monitor.
Si se usa un brazo no puede emplearse un hub
USB. (Ello se debe a que el brazo se instala dentro
de la base del monitor).
Sírvase prestar atención a no lesionarse los dedos o
Usted mismo.
1. Desconecte el interruptor primario y quite el
enchufe de alimentación.
2. Retire la cubierta trasera.
Coloque su mano sobre la apertura superior de
la cubierta trasera 1 y tire de ella hacia arriba 2.
3. Retire la cubierta de la base.
Tire hacia arriba de la cubierta de la base para
quitarla 3.
Si fuese difícil retirarla, coloque un dedo dentro
de la apertura inferior 4 y levántela.
Downloaded from www.Manualslib.com
1
Cubierta
trasera
2
3
4
Cubierta de
la base
manuals search engine
4. Retire la cubierta del conector.
Retire los tornillos y levante hacia arriba
5. Retire el conector DC 5.
6. Retire de su enganche 6 el cable DC
5
7. Retire los tornillos que fijan el soporte del
conector y retire el soporte del conector 7.
8. Retire el cable de señalización del soporte de
cable dentro de la base 8.
8
121
Cubierta del conector
Conector DC
6
7
