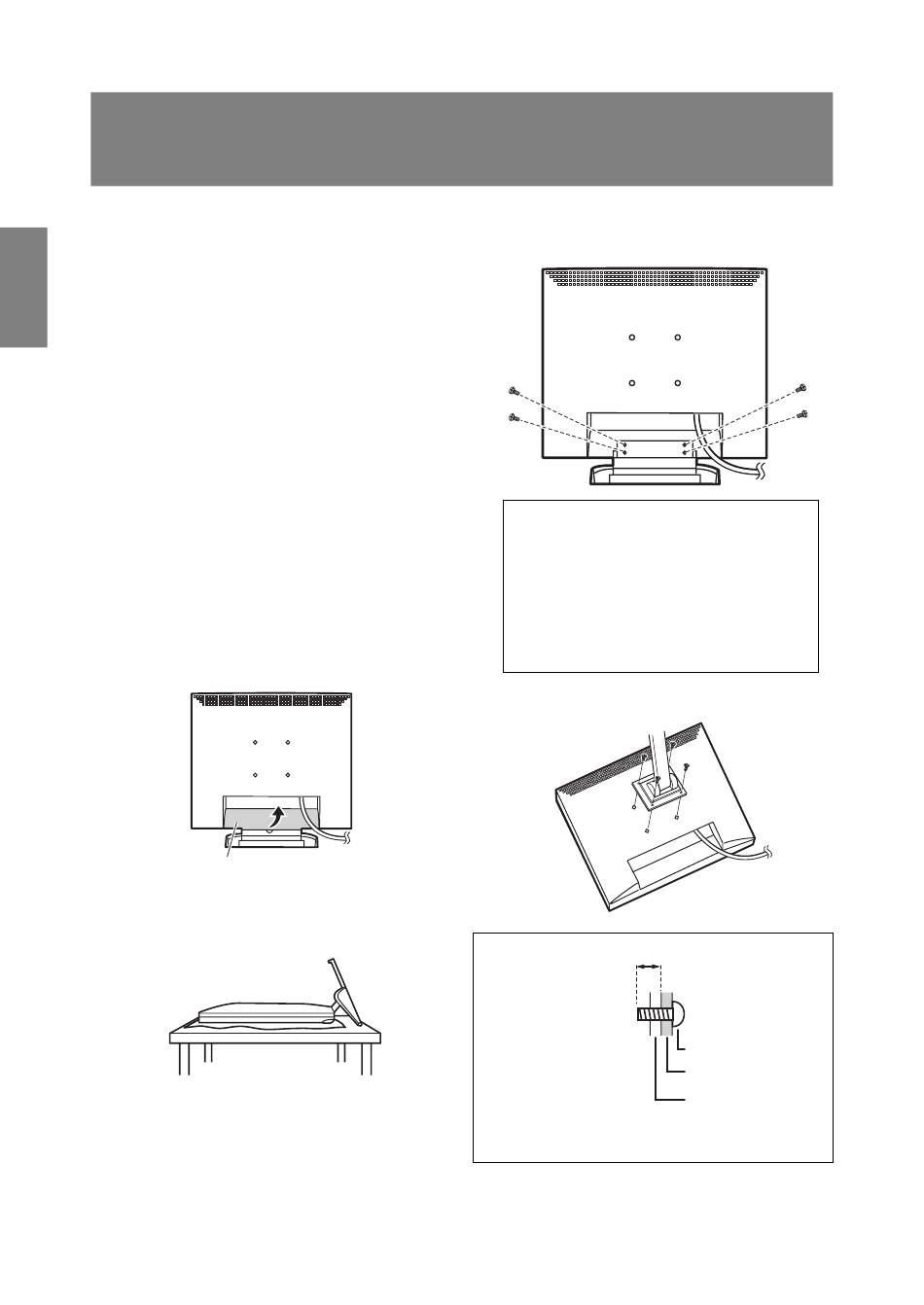

Anweisungen zum Anbringen eines VESA-
Ein Arm basierend auf dem VESA-Standard kann am
Monitor angebracht werden. Der Arm ist separat
erhältlich.
Falls Sie sich dafür entscheiden, einen Arm zu instal-
lieren, müssen Sie folgende Punkte beachten.
• Der Arm muß mit dem VESA-Standard kompatibel
sein, und zwischen den Schraubenbohrungen und
dem zu befestigenden Abschnitt muß ein Abstand
von mindestens 75 mm x 75 mm vorliegen.
• Der Arm darf nicht abfallen oder abbrechen,
nachdem er am Monitor befestigt wurde.
Hinweis:
• Das gleiche gilt für das Adapterkabel und das
RGB-Kabel!!!!
• Achten Sie darauf, daß Sie sich nicht die Finger
einquetschen oder anderweitig verletzen.
1. Schalten Sie den Hauptschalter aus, und ziehen
Sie den Netzadapter aus dem Netzanschluß des
Monitors.
2. Bauen Sie die Monitorfußabdeckung ab.
Ziehen Sie den unteren Teil der Monitorfußab-
deckung nach oben.
Monitorfußabdeckung
3. Achten Sie dabei darauf, daß der Monitor nicht
beschädigt wird. Breiten Sie ein weiches Tuch aus,
und legen Sie den Monitor mit der Anzeigeseite
nach unten darauf.
kompatiblen Monitorarms
46
4. Lösen Sie die vier Schrauben, und nehmen Sie
den Monitorfuß ab.
Information
Der Fuß ist speziell zur Verwendung bei diesem
Monitor konzipiert. Der abgebaute Fuß darf nie-
mals an einem anderen Gerät befestigt werden.
Heben Sie die gelösten Schrauben zusammen
mit dem Fuß auf. Verwenden Sie beim erneuten
Anbringen des Monitorfußes wieder die Original-
schrauben.
Die Verwendung anderer Schrauben kann
Funktionsstörungen hervorrufen.
5. Befestigen Sie den Arm mit vier Schrauben am
Monitor.
Information
4 ~ 6 mm
Zur Befestigung des
Arms sollten M4-Schrau-
ben verwendet werden,
die in einer Länge von 4
mm ~ 6 mm über die Flä-
che, an der sie befestigt
werden, hervorstehen.
Wenn Sie eine andere
Schraubenart verwen-
den, kann der Monitor
herunterfallen oder der
Innenteil des Monitors
beschädigt werden.
6. Schließen Sie den Netzadapter am Netzanschluß
des Monitors an.
Schrauben zur
Befestigung des Arms
Arm
Teil des Monitors,
an dem der Arm
befestigt wird
