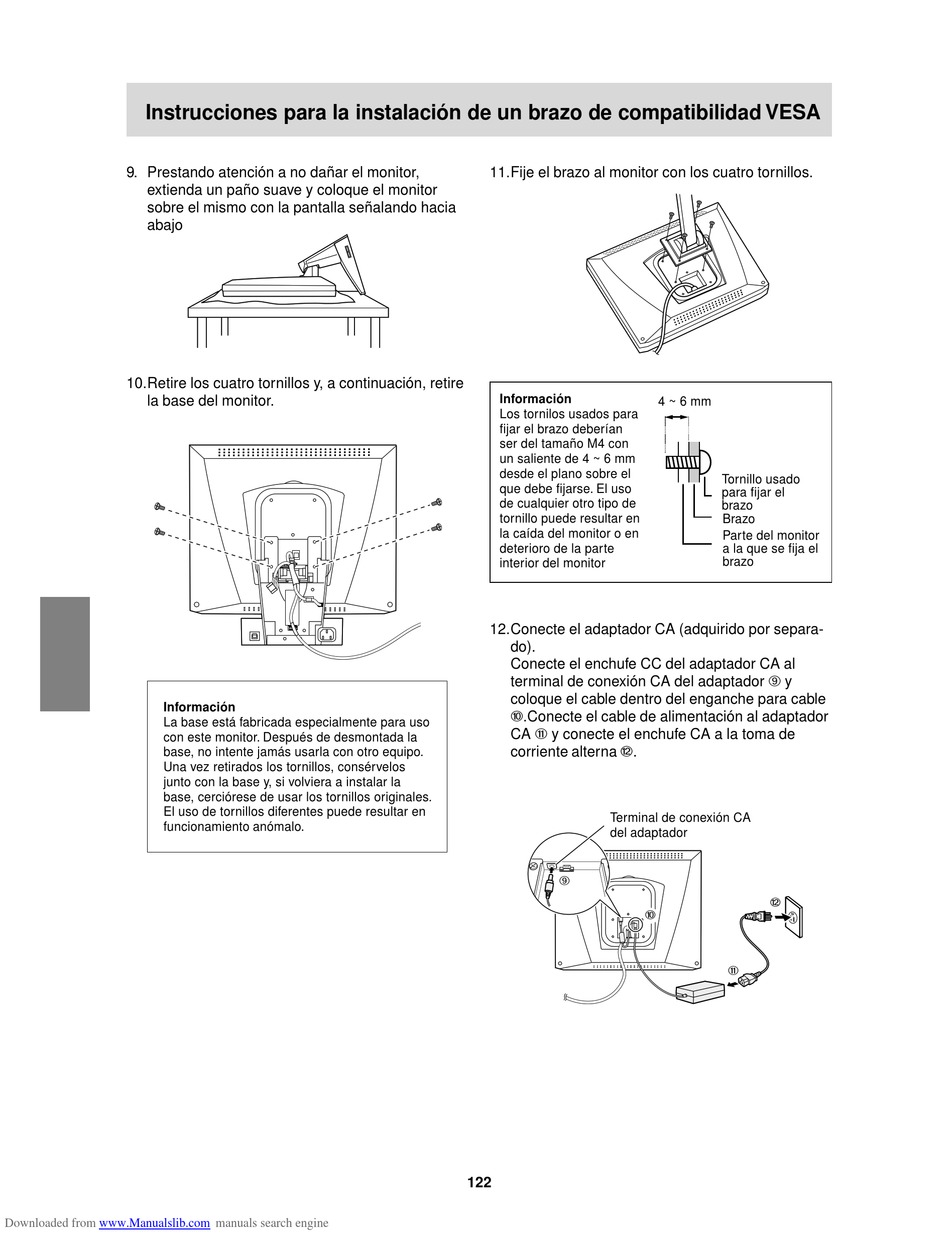

Instrucciones para la instalación de un brazo de compatibilidad VESA
9. Prestando atención a no dañar el monitor,
extienda un paño suave y coloque el monitor
sobre el mismo con la pantalla señalando hacia
abajo
10.Retire los cuatro tornillos y, a continuación, retire
la base del monitor.
Información
La base está fabricada especialmente para uso
con este monitor. Después de desmontada la
base, no intente jamás usarla con otro equipo.
Una vez retirados los tornillos, consérvelos
junto con la base y, si volviera a instalar la
base, cerciórese de usar los tornillos originales.
El uso de tornillos diferentes puede resultar en
funcionamiento anómalo.
Downloaded from www.Manualslib.com manuals search engine
11.Fije el brazo al monitor con los cuatro tornillos.
Información
Los tornilos usados para
fijar el brazo deberían
ser del tamaño M4 con
un saliente de 4 ~ 6 mm
desde el plano sobre el
que debe fijarse. El uso
de cualquier otro tipo de
tornillo puede resultar en
la caída del monitor o en
deterioro de la parte
interior del monitor
12.Conecte el adaptador CA (adquirido por separa-
do).
Conecte el enchufe CC del adaptador CA al
terminal de conexión CA del adaptador 9 y
coloque el cable dentro del enganche para cable
0.Conecte el cable de alimentación al adaptador
CA q y conecte el enchufe CA a la toma de
corriente alterna w.
Terminal de conexión CA
del adaptador
9
0
122
4 ~ 6 mm
Tornillo usado
para fijar el
brazo
Brazo
Parte del monitor
a la que se fija el
brazo
w
q
