Sharp LL-T1511A Bedienungsanleitung Seite 47

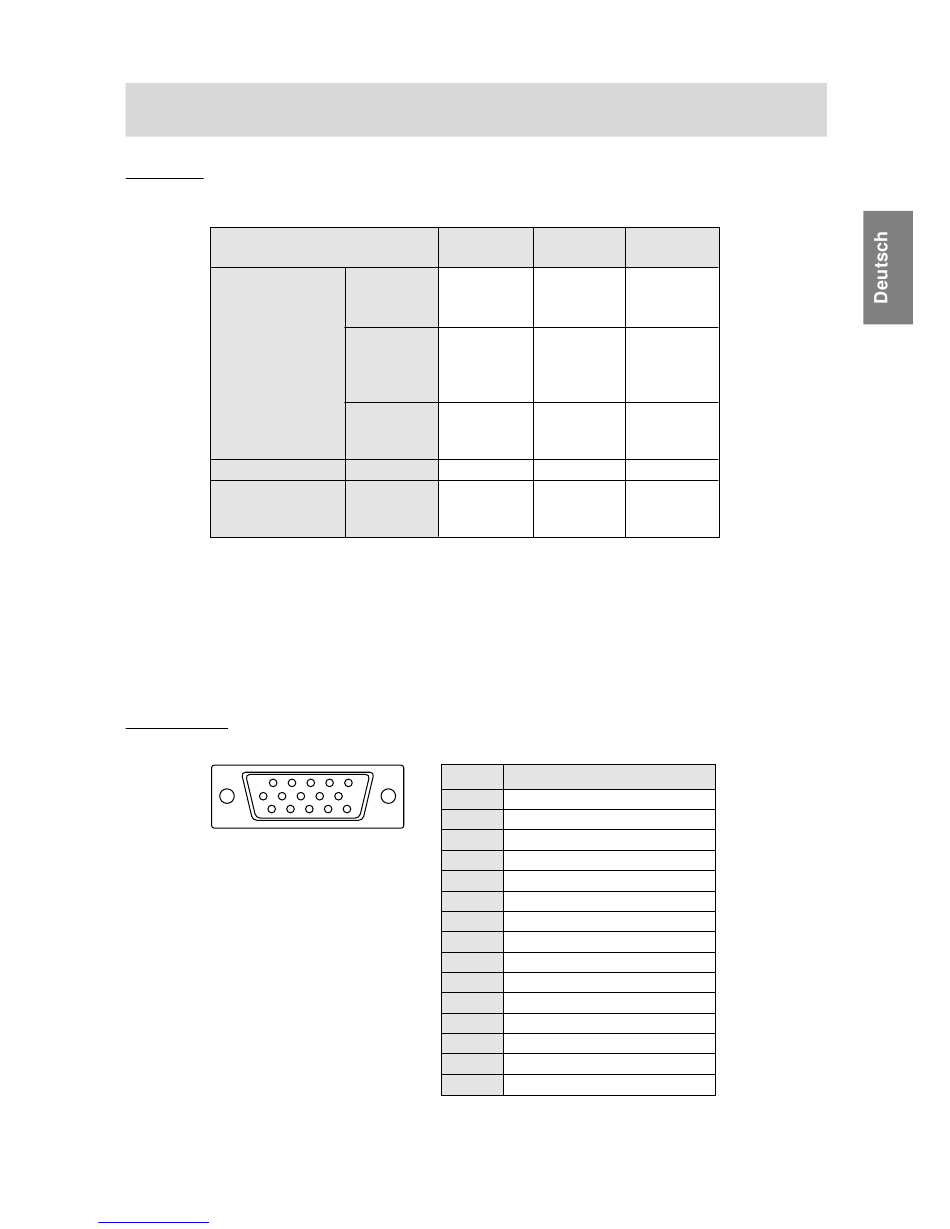

Signaltakte
Hinweise:
• Alle nur mit Non-Interlace.
• Die Frequenzen für die Serie Power Macintosh sind lediglich Referenzwerte.
• Wenn der Monitor Taktsignale empfängt, die nicht kompatibel sind, wird [OUT OF TIMING] angezeigt.
Stimmen Sie den Takt anhand der Anweisungen im Computer-Benutzerhandbuch auf den Monitor ab.
• Wenn der Monitor überhaupt kein Signal empfängt (Sync-Signal), wird [NO SIGNAL] angezeigt.
Anschluß-Pins
Downloaded from www.Manualslib.com
Anzeigemodus
640x480
VESA
800x600
1024x768
US text 720x400
Power Macintosh- 640x480
Series 832x624
1024x768
1 2 3 4 5
6 7 8 9 10
11 12 13 14 15
(15poliger Mini-D-Sub-Stecker)
manuals search engine
Technische Daten
Hsync (kHz) Vsync (Hz)
31,5kHz 60Hz
37,9kHz 72Hz
37,5kHz 75Hz
35,1kHz 56Hz
37,9kHz 60Hz
48,1kHz 72Hz
46,9kHz 75Hz
48,4kHz 60Hz
56,5kHz 70Hz
60,0kHz 75Hz
31,5kHz 70Hz
35,0kHz 66,7Hz
49,7kHz 74,6Hz
60,2kHz 75Hz
Nummer Funktion
1 Roter Videosignaleingang
2 Grüner Videosignaleingang
3 Blauer Videosignaleingang
4 Nicht belegt
5 Nicht belegt
6 Für rotes Videosignal GND
7 Für grünes Videosignal GND
8 Für blaues Videosignal GND
9 DDC + 5 V
10 Nicht belegt
11 GND
12 DDC-Daten
13 Für H-Sync-Signaleingang
14 Für V-Sync-Signaleingang
15 DDC-Takt
47
Punktfrequenz
(MHz)
25,175MHz
31,5MHz
31,5MHz
36,0MHz
40,0MHz
50,0MHz
49,5MHz
65,0MHz
75,0MHz
78,75MHz
28,3MHz
30,5MHz
57,3MHz
80,0MHz
