Fréquence des signaux
Remarques :
• Tous sont compatibles sans entrecroisement.
• Les fréquences pour la série Macintosh sont des valeurs de référence.
• Si le moniteur reçoit des signaux de fréquence non compatibles, le message [OUT OF TIMING] apparaî-
tra. Suivre le mode d'emploi de l'ordinateur utilisé pour régler la fréquence de manière à ce qu'elle soit
compatible avec le moniteur.
• Si le moniteur ne reçoit pas de signal de fréquence (signal de synchonisation), le message [NO SIGNAL]
apparaîtra.

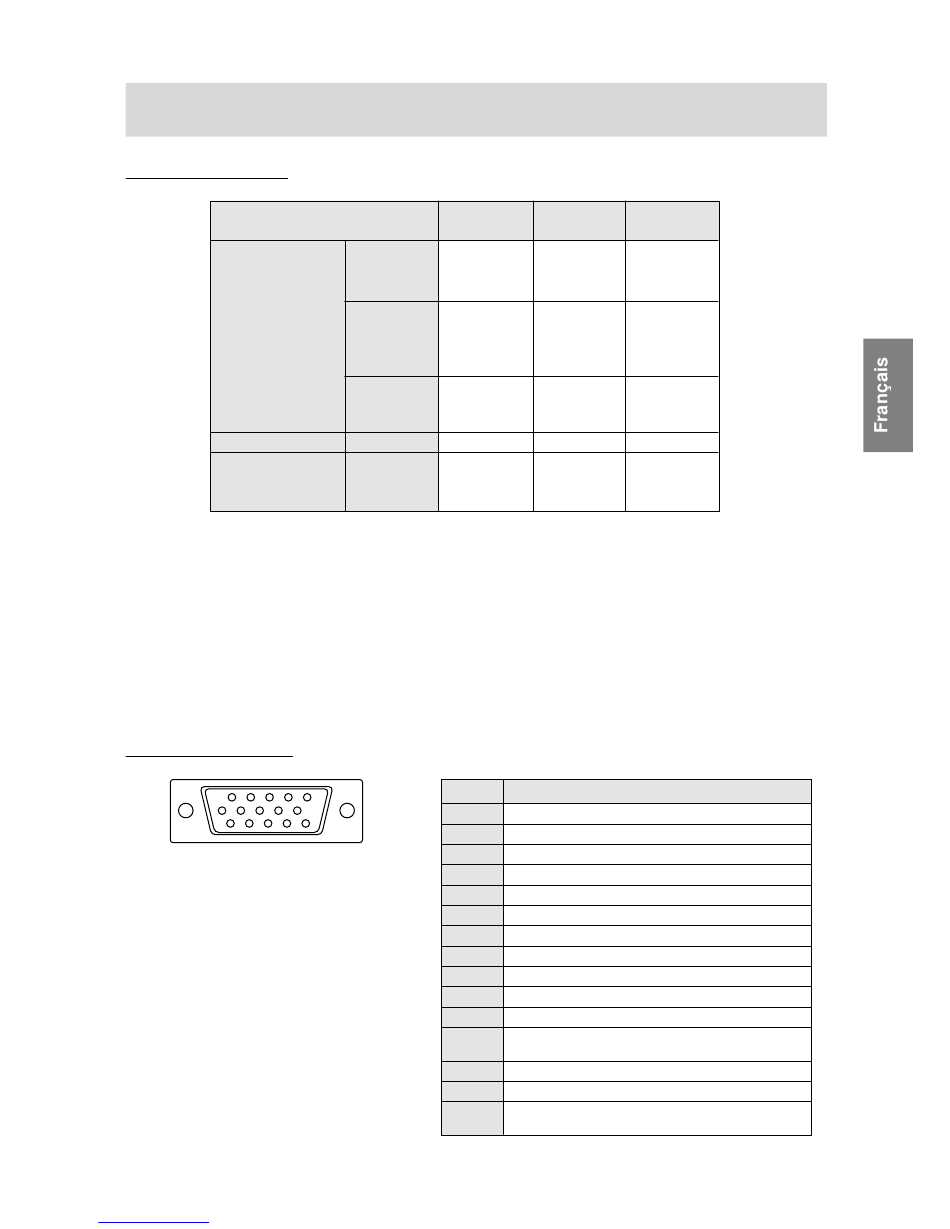

La broche de connexion
(Mini connecteur de type D-sub à 15 broches)
Downloaded from www.Manualslib.com
Caractéristiques techniques
Mode affichage
640x480
VESA
800x600
1024x768
Saisie de texte US 720x400
Série Macintosh 640x480
832x624
1024x768
1 2 3 4 5
6 7 8 9 10
11 12 13 14
15
manuals search engine
Fréquence par
Hsync (kHz) Vsync (Hz)
31,5kHz 60Hz
37,9kHz 72Hz
37,5kHz 75Hz
35,1kHz 56Hz
37,9kHz 60Hz
48,1kHz 72Hz
46,9kHz 75Hz
48,4kHz 60Hz
56,5kHz 70Hz
60,0kHz 75Hz
31,5kHz 70Hz
35,0kHz 66,7Hz
49,7kHz 74,6Hz
60,2kHz 75Hz
Numéro Fonction
1 Entrée du signal vidéo rouge
2 Entrée du signal vidéo vert
3 Entrée du signal vidéo bleu
4 N.C.
5 N.C.
6 Pour mise à la terre du signal vidéo rouge
7 Pour mise à la terre du signal vidéo vert
8 Pour mise à la terre du signal vidéo bleu
9 Canal de transfert de données d'affichage + 5V
10 N.C.
11 Mise à la terre
12 Données du canal de transfert de
données d'affichage
13 Pour entrée signal H-sync.
14 Pour entrée signal V-sync.
15 Horloge du canal de transferts de données
d'affichage
71
point (MHz)
25,175MHz
31,5MHz
31,5MHz
36,0MHz
40,0MHz
50,0MHz
49,5MHz
65,0MHz
75,0MHz
78,75MHz
28,3MHz
30,5MHz
57,3MHz
80,0MHz
