9. Facendo attenzione a non danneggiare il monitor,
stendete un panno morbido ed appoggiate su di
esso il monitor con il lato display verso il basso.
10.Rimuovete le quattro viti e rimuovete quindi il
supporto dal monitor.
Informazione
Il supporto è costruito in modo speciale per
l'uso con questo monitor. Una volta che avete
rimosso il supporto, non tentate mai di collegar-
lo ad un altro dispositivo.
Una volta che avete rimosso le viti, riponetele
insieme al supporto e se si dovesse ricollegare
il supporto, assicuratevi di usare le viti originali.
L'uso di viti diverse può dare luogo a difetti di
funzionamento.
Downloaded from www.Manualslib.com

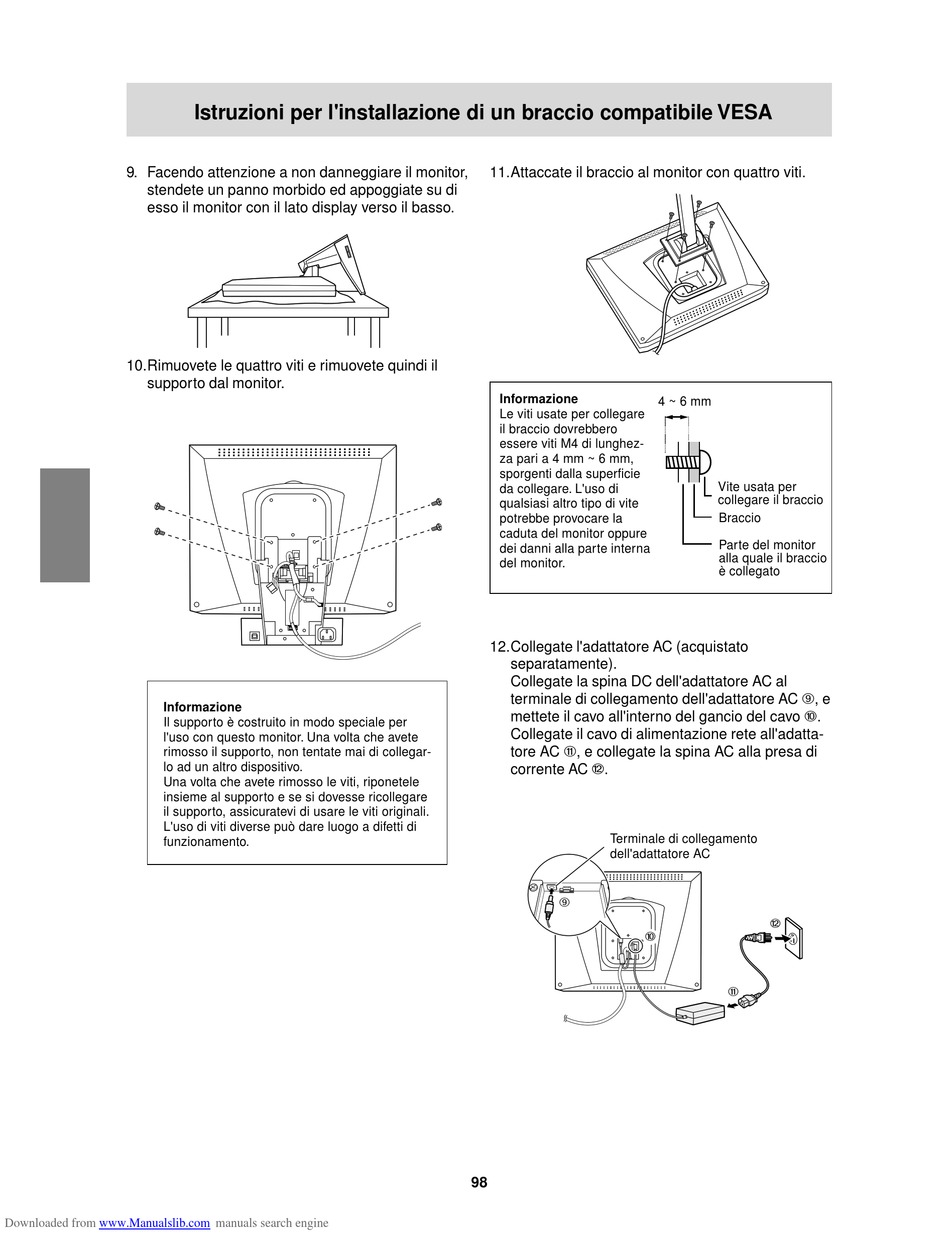

Istruzioni per l'installazione di un braccio compatibile VESA
manuals search engine
11.Attaccate il braccio al monitor con quattro viti.
Informazione
Le viti usate per collegare
il braccio dovrebbero
essere viti M4 di lunghez-
za pari a 4 mm ~ 6 mm,
sporgenti dalla superficie
da collegare. L'uso di
qualsiasi altro tipo di vite
potrebbe provocare la
caduta del monitor oppure
dei danni alla parte interna
del monitor.
12.Collegate l'adattatore AC (acquistato
separatamente).
Collegate la spina DC dell'adattatore AC al
terminale di collegamento dell'adattatore AC 9, e
mettete il cavo all'interno del gancio del cavo 0.
Collegate il cavo di alimentazione rete all'adatta-
tore AC q, e collegate la spina AC alla presa di
corrente AC w.
Terminale di collegamento
dell'adattatore AC
9
0
98
4 ~ 6 mm
Vite usata per
collegare il braccio
Braccio
Parte del monitor
alla quale il braccio
è collegato
w
q
