Levelflex FMP56, FMP57
5-Punkt Linearitätsprotokoll
8) Wenn diese Angaben fehlen, werden stattdessen sondenabhängige Standardwerte verwendet.
Endress+Hauser
Die folgenden Hinweise sind zu beachten, wenn im Merkmal 550 ("Kalibration") die Option F4
("5-Punkt Linearitätsprotokoll") gewählt wurde.
Die 5 Punkte des Linearitätsprotokolls sind gleichmäßig über den Messbereich (0% - 100%) verteilt.
Zur Festlegung des Messbereichs müssen Abgleich Leer (E) und Abgleich Voll (F) angegeben wer-
8)
den .

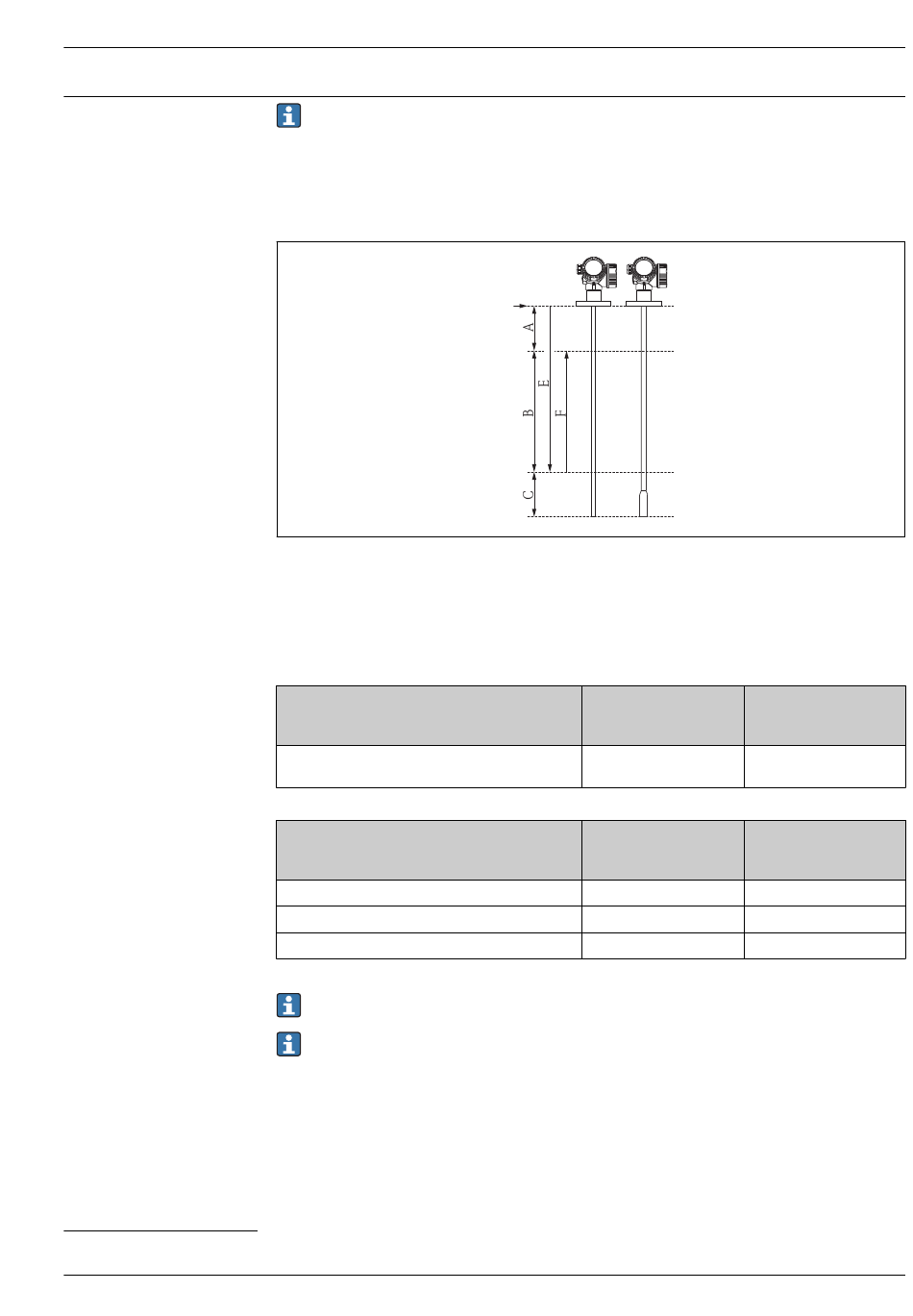

Bei der Wahl von E und F sind folgende Einschränkungen zu berücksichtigen:
A Abstand vom Referenzpunkt R zur 100%-Marke
B Messbereich
C Abstand vom Sondenende zur 0%-Marke
E Abgleich Leer
F Abgleich Voll
R Referenzpunkt der Messung
Sensor
FMP56
FMP57
Sondentyp
Stab
Seil, FMP56
Seil, FMP57
Die Linearitätsprüfung erfolgt mit dem Komplettgerät und unter Referenzbedingungen.
Die gewählten Werte von Abgleich Leer und Abgleich Voll werden nur für die Erstellung des
Linearitätsprotokolls verwendet. Anschließend werden sie auf die zur jeweiligen Sonde geh-
örende Werkseinstellung zurückgesetzt. Falls hiervon abweichende Werte gewünscht sind,
müssen diese als kundenspezifische Parametrierung bestellt werden →  94.
R
Mindestabstand zwi-
schen Referenzpunkt R
und 100%-Marke
A ≥ 250 mm (10 in)
Mindestabstand vom
Sondenende zur 0%-
Marke
C ≥ 100 mm (4 in)
C ≥ 1 000 mm (40 in)
C ≥ 1 000 mm (40 in)
A0014673
Minimaler Messbereich
B ≥ 400 mm (16 in)
Maximalwert für
"Abgleich Leer"
E ≤ 3,9 m (12,8 ft)
E ≤ 11 m (36 ft)
E ≤ 23 m (75 ft)
