Levelflex FMP56, FMP57
4) Größere Stutzenhöhen auf Anfrage
Endress+Hauser

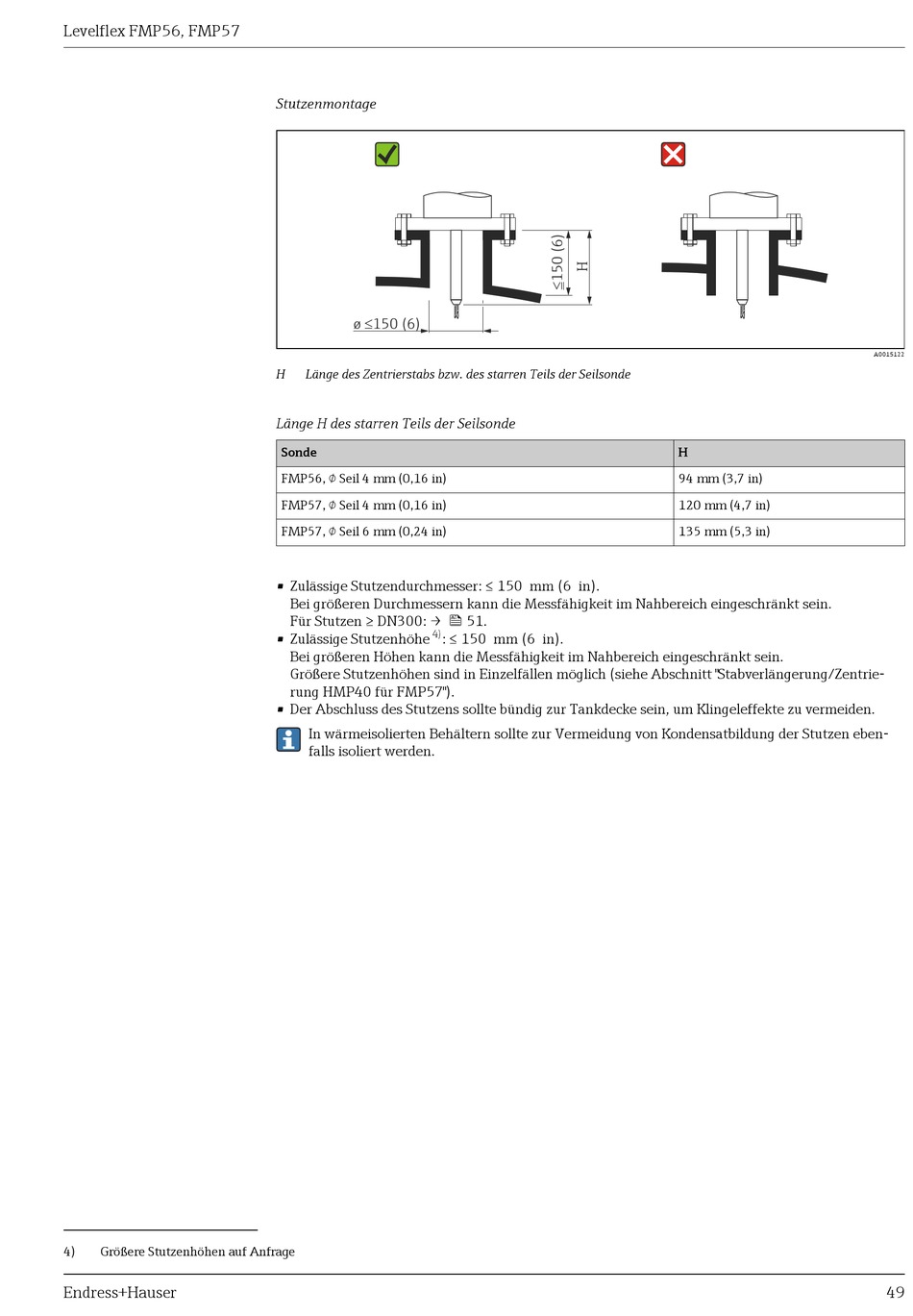

Stutzenmontage
ø 150 (6)
£
H Länge des Zentrierstabs bzw. des starren Teils der Seilsonde
Länge H des starren Teils der Seilsonde
Sonde
FMP56,  Seil 4 mm (0,16 in)
FMP57,  Seil 4 mm (0,16 in)
FMP57,  Seil 6 mm (0,24 in)
• Zulässige Stutzendurchmesser: ≤ 150 mm (6 in).
Bei größeren Durchmessern kann die Messfähigkeit im Nahbereich eingeschränkt sein.
Für Stutzen ≥ DN300: →  51.
4)
• Zulässige Stutzenhöhe : ≤ 150 mm (6 in).
Bei größeren Höhen kann die Messfähigkeit im Nahbereich eingeschränkt sein.
Größere Stutzenhöhen sind in Einzelfällen möglich (siehe Abschnitt "Stabverlängerung/Zentrie-
rung HMP40 für FMP57").
• Der Abschluss des Stutzens sollte bündig zur Tankdecke sein, um Klingeleffekte zu vermeiden.
In wärmeisolierten Behältern sollte zur Vermeidung von Kondensatbildung der Stutzen eben-
falls isoliert werden.
H
94 mm (3,7 in)
120 mm (4,7 in)
135 mm (5,3 in)
A0015122
