Stutzen ≥ DN300

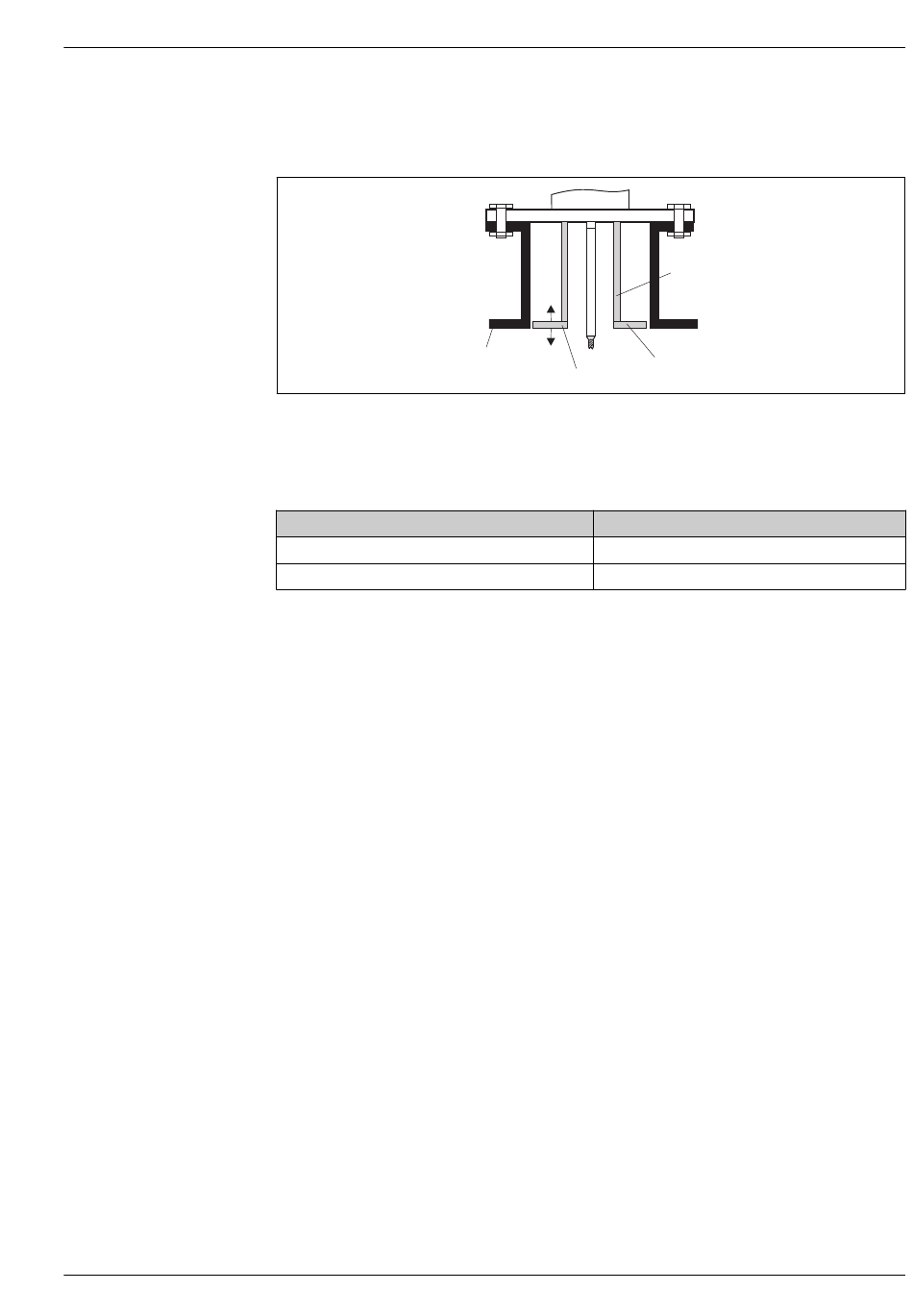

Wenn der Einbau in Stutzen ≥ 300 mm/12" nicht vermeidbar ist, muss der Einbau entsprechend
folgender Skizze erfolgen, um Störsignale im Nahbereich zu vermeiden.
1 Stutzenunterkante
2 Ungefähr bündig mit Stutzenunterkante (± 50 mm)
3 Platte
4 Rohr  150 ... 180 mm
Stutzendurchmesser
300 mm (12")
≥ 400 mm (16")
1
2
Plattendurchmesser
280 mm (11")
≥ 350 mm (14")
4
3
A0014199
