Levelflex FMP56, FMP57
3-Punkt Linearitätsprotokoll
Stabsonde
Position 1. Messpunkt
A = 350 mm (13,8 in)
Position 2. Messpunkt
zentral zwischen 1. und 3. Messpunkt
Position 3. Messpunkt
C = 250 mm (9,84 in)
Minimaler Messbereich
B ≥ 400 mm (15,7 in)
Minimale Sondenlänge
LN ≥ 1 000 mm (39,4 in)
Endress+Hauser
Die folgenden Hinweise sind zu beachten, wenn im Merkmal 550 ("Kalibration") die Option F3
("3-Punkt Linearitätsprotokoll") gewählt wurde.

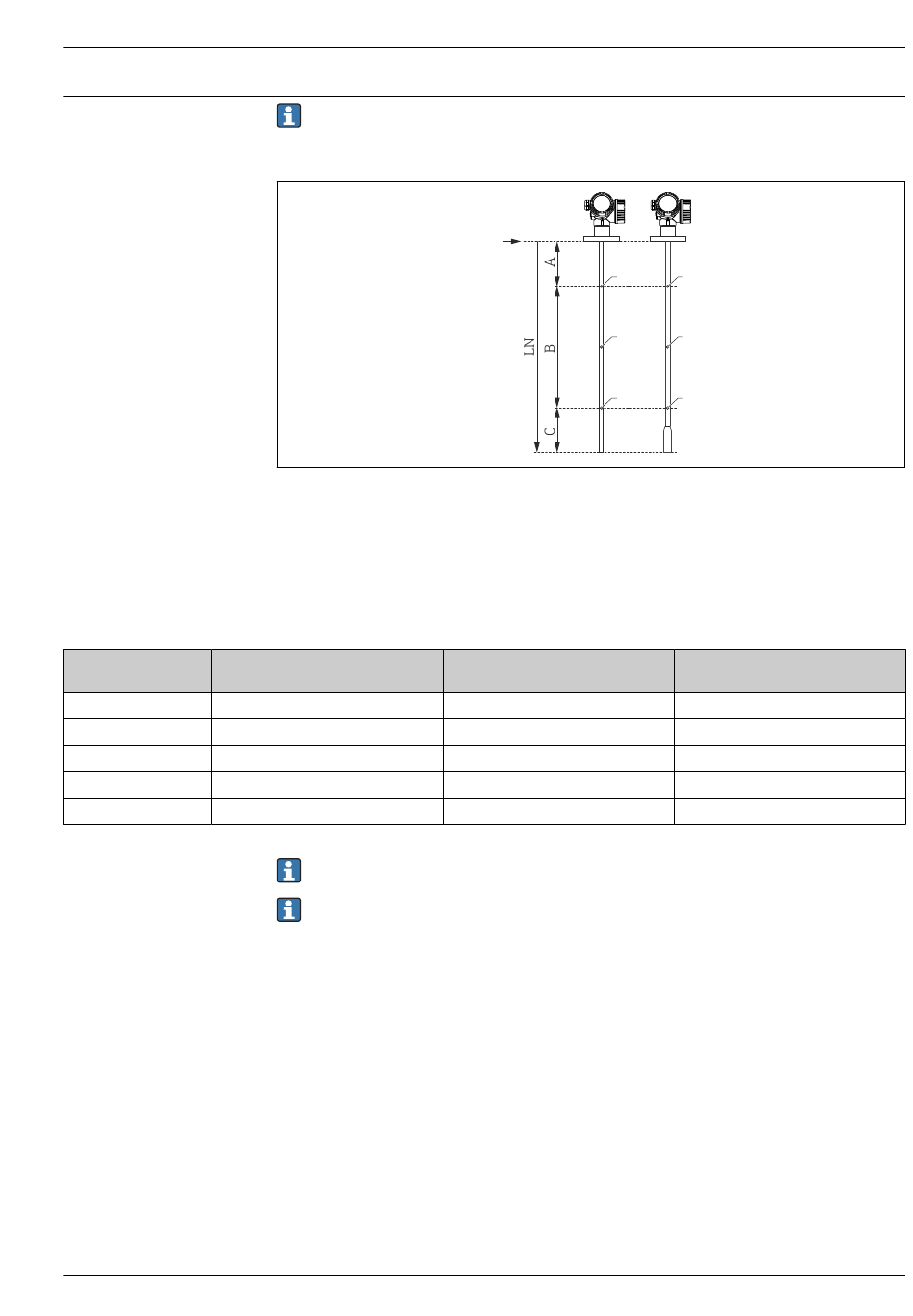

Die 3 Punkte des Linearitätsprotokoll sind abhängig von der gewählten Sonde wie folgt festgelegt:
A
Abstand vom Referenzpunkt R zum ersten Messpunkt
B
Messbereich
C
Abstand vom Sondenende zum dritten Messpunkt
LN
Sondenlänge
R
Referenzpunkt der Messung
1
Erster Messpunkt
2
Zweiter Messpunkt (in der Mitte zwischen erstem und drittem Messpunkt)
3
Dritter Messpunkt
Seilsonde
LN ≤ 6 m (20 ft)
A = 350 mm (13,8 in)
zentral zwischen 1. und 3. Messpunkt
C = 500 mm (19,7 in)
B ≥ 400 mm (15,7 in)
LN ≥ 1 250 mm (49,2 in)
Die Position der Messpunkte kann um ±1 cm (±0,04 in) variieren.
Die Linearitätsprüfung erfolgt mit dem Komplettgerät und unter Referenzbedingungen.
R
1
2
3
1
2
3
Seilsonde
LN > 6 m (20 ft)
A = 350 mm (13,8 in)
zentral zwischen 1. und 3. Messpunkt
A+B = 5 500 mm (217 in)
B ≥ 400 mm (15,7 in)
LN ≥ 1 250 mm (49,2 in)
A0021843
79
