Levelflex FMP56, FMP57

Blockdistanz

Messfrequenzspektrum

Endress+Hauser
Die obere Blockdistanz (= UB) ist der minimale Abstand vom Referenzpunkt der Messung (Montage-
flansch) bis zum maximalen Füllstand.
R
LN

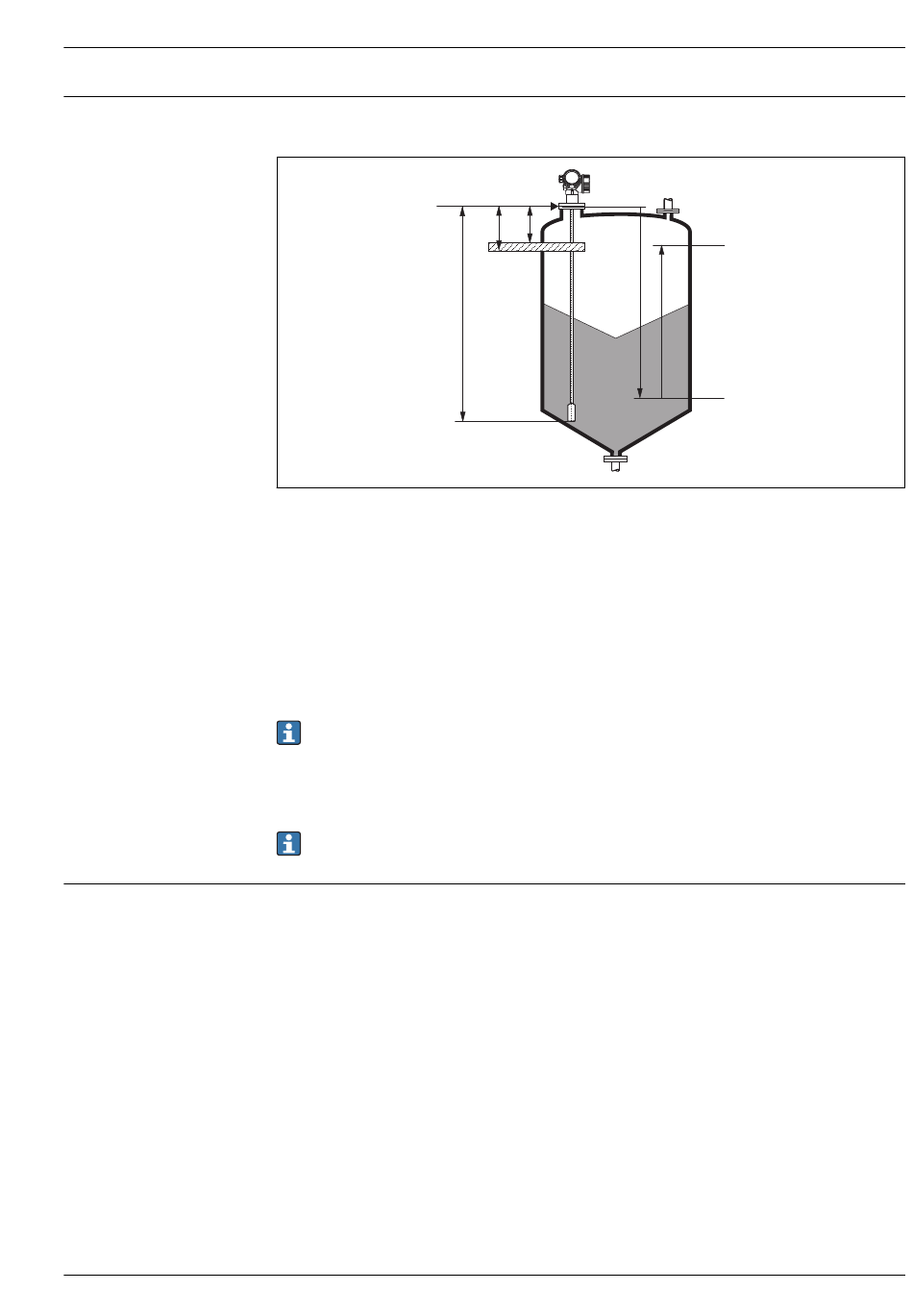

 2 Definition von Blockdistanz und Sicherheitsdistanz
R Referenzpunkt der Messung
LN Sondenlänge
UB Obere Blockdistanz
E Abgleich Leer (= Nullpunkt)
F Abgleich Voll (= Spanne)
SD Sicherheitsdistanz
Blockdistanz (Werkseinstellung):
• Für Stab- und Seilsonden bis 8 m (26 ft): 200 mm (8 in)
• Für Stab- und Seilsonden über 8 m (26 ft): 0,025 * Sondenlänge
Die angegebenen Blockdistanzen sind ab Werk voreingestellt. Je nach Anwendung kann diese
Einstellung auch verändert werden.
Für Stab- und Seilsonden kann bei Medien mit DK > 7 sowie generell bei Einbau in Bypass/
Schwallrohr die Blockdistanz in der Regel auf 100 mm (4") reduziert werden.
Innerhalb der Blockdistanz kann eine zuverlässige Messung nicht garantiert werden.
Zusätzlich zur Blockdistanz lässt sich eine Sicherheitsdistanz SD definieren. Das Gerät gibt eine
Warnung aus, wenn der Füllstand in diese Sicherheitsdistanz steigt.
100 MHz...1,5 GHz
SD UB
E
F
100%
0%
A0013628
