Referenzbedingungen

Referenzgenauigkeit

38

Leistungsmerkmale

• Temperatur = +24 °C (+75 °F) ±5 °C (±9 °F)
• Druck = 960 mbar abs. (14 psia) ±100 mbar (±1,45 psi)
• Luftfeuchte = 60 % ±15 %
• Reflexionsfaktor ≥ 0,8 (Metallplatte bei Stab- und Seilsonde mit min. 1 m (40 in) Durchmesser)
• Flansch bei Stab- oder Seilsonde ≥ 300 mm (12 in) Durchmesser
• Abstand zu Hindernissen ≥ 1 m (40 in)
Typische Angaben unter Referenzbedingungen: DIN EN IEC 61298-2 / DIN EN IEC 60770-1; prozen-
tuale Werte bezogen auf die Spanne.
Ausgang: digital
Genauigkeit (Summe aus • Messdistanz bis 15 m (49 ft): ±2 mm (±0,08 in)
Nichtlinearität, Nichtwie- • Messdistanz > 15 m (49 ft): ±10 mm (±0,39 in)
derholbarkeit und Hyste-
2)
rese)
3)
Nichtwiederholbarkeit ≤ 1 mm (0,04 in)
1) Fehler des Analogwertes zum Digitalwert addieren.
2) Bei Abweichung von den Referenzbedingungen kann der Offset/Nullpunkt, der sich durch die Einbauver-
hältnisse ergibt, bis zu ±16 mm (±0,63 in) betragen. Dieser zusätzliche Offset/Nullpunkt kann durch eine
Korrektureingabe (Parameter "Füllstandkorrektur") bei der Inbetriebnahme beseitigt werden.
3) Die Nichtwiederholbarkeit ist bereits in der Genauigkeit enthalten.
Im Bereich des unteren Sondenendes ergibt sich abweichend für die Füllstandmessung
folgende Messabweichung:
80 (3.15)
60 (2.36)
40 (1.57)
20 (0.79)
0
-20 (-0.79)
-40 (-1.57)
-60 (-2.36)
-80 (-3.15)

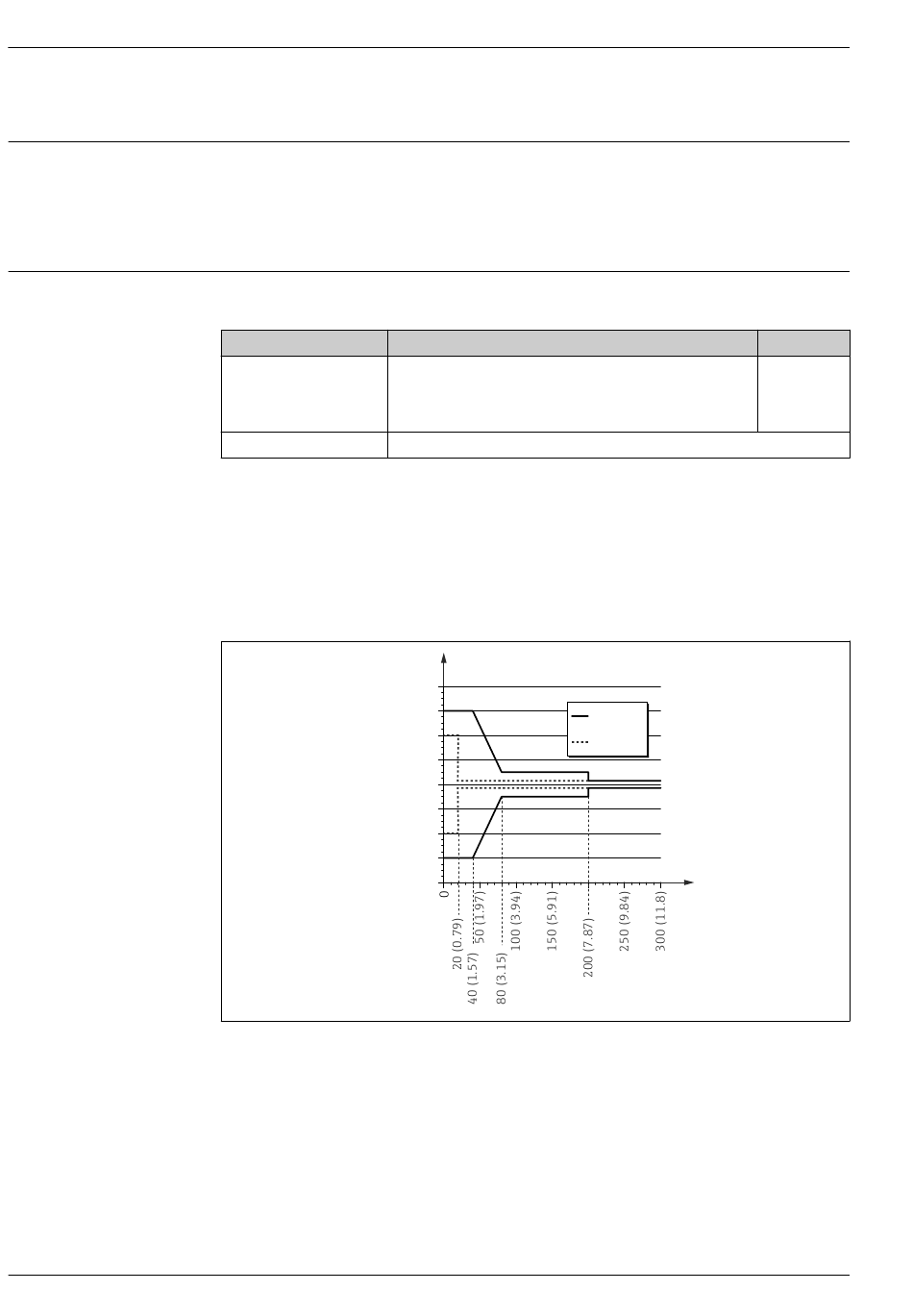

 17 Messabweichung am Sondenende bei Stab- und Koaxsonden
A Abstand vom Sondenende [mm(in)]
D Messabweichung: Summe aus Nichtlinearität, Nichtwiederholbarkeit und Hysterese
D
DC = 2
DC = 80
Levelflex FMP56, FMP57
1)
analog
±0,02 %
A
A0021480
