MONTAGE- UND BETRIEBSANLEITUNG:

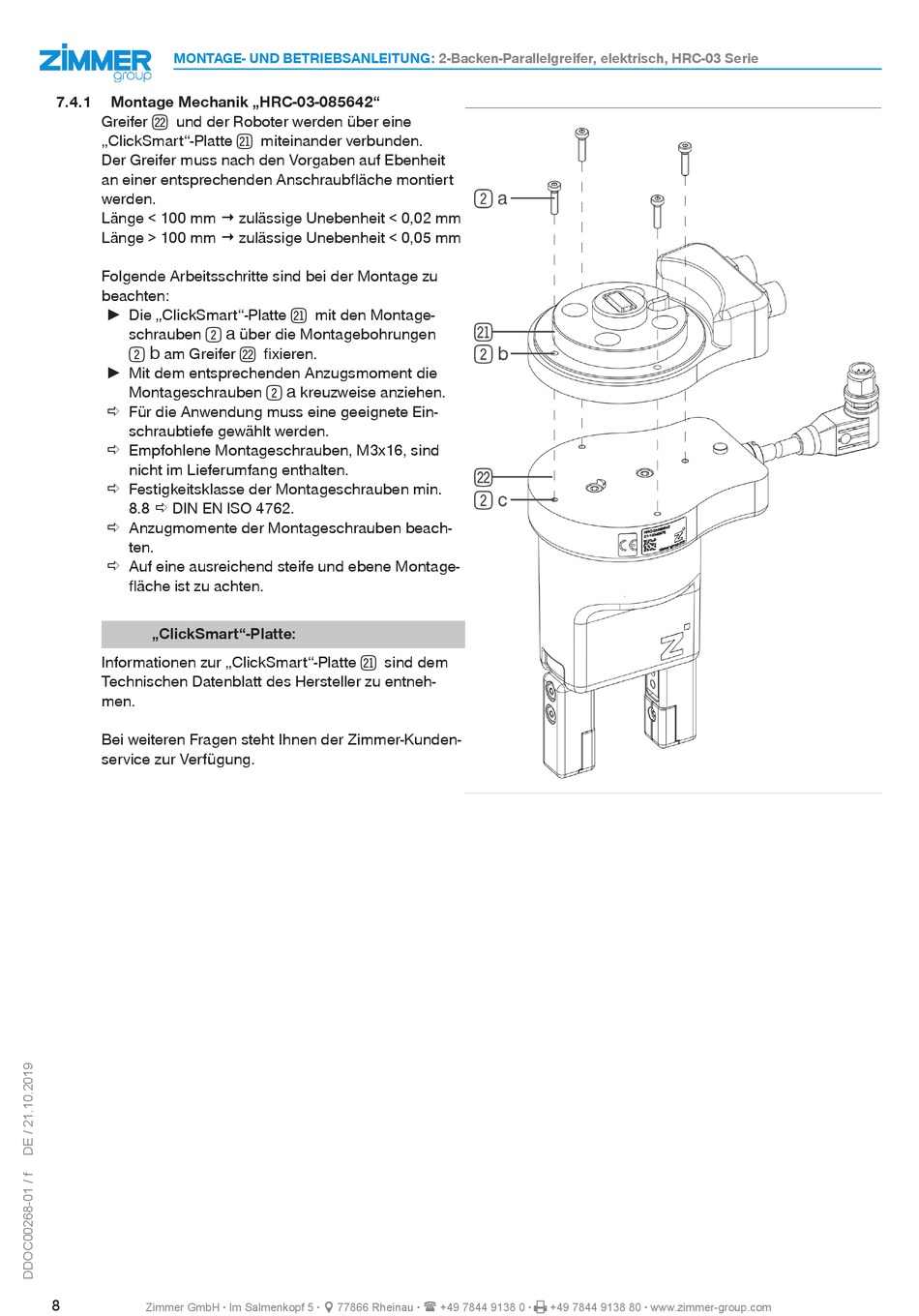

7.4.1 Montage Mechanik „HRC-03-085642"
Greifer und der Roboter werden über eine
cn
„ClickSmart"-Platte
Der Greifer muss nach den Vorgaben auf Ebenheit
an einer entsprechenden Anschraubfläche montiert
werden.
Länge < 100 mm  zulässige Unebenheit < 0,02 mm
Länge > 100 mm  zulässige Unebenheit < 0,05 mm
Folgende Arbeitsschritte sind bei der Montage zu
beachten:
► Die „ClickSmart"-Platte
a
schrauben
2
b
am Greifer
2
► Mit dem entsprechenden Anzugsmoment die
Montageschrauben
Ö Für die Anwendung muss eine geeignete Ein-
schraubtiefe gewählt werden.
Ö Empfohlene Montageschrauben, M3x16, sind
nicht im Lieferumfang enthalten.
Ö Festigkeitsklasse der Montageschrauben min.
8.8 Ö DIN EN ISO 4762.
Ö Anzugmomente der Montageschrauben beach-
ten.
Ö Auf eine ausreichend steife und ebene Montage-
fläche ist zu achten.
„ClickSmart"-Platte:
Informationen zur „ClickSmart"-Platte
Technischen Datenblatt des Hersteller zu entneh-
men.
Bei weiteren Fragen steht Ihnen der Zimmer-Kunden-
service zur Verfügung.
8
Zimmer GmbH
●
miteinander verbunden.
cm
mit den Montage-
cm
über die Montagebohrungen
fixieren.
cn
a
kreuzweise anziehen.
2
sind dem
cm
