MONTAGE- UND BETRIEBSANLEITUNG:

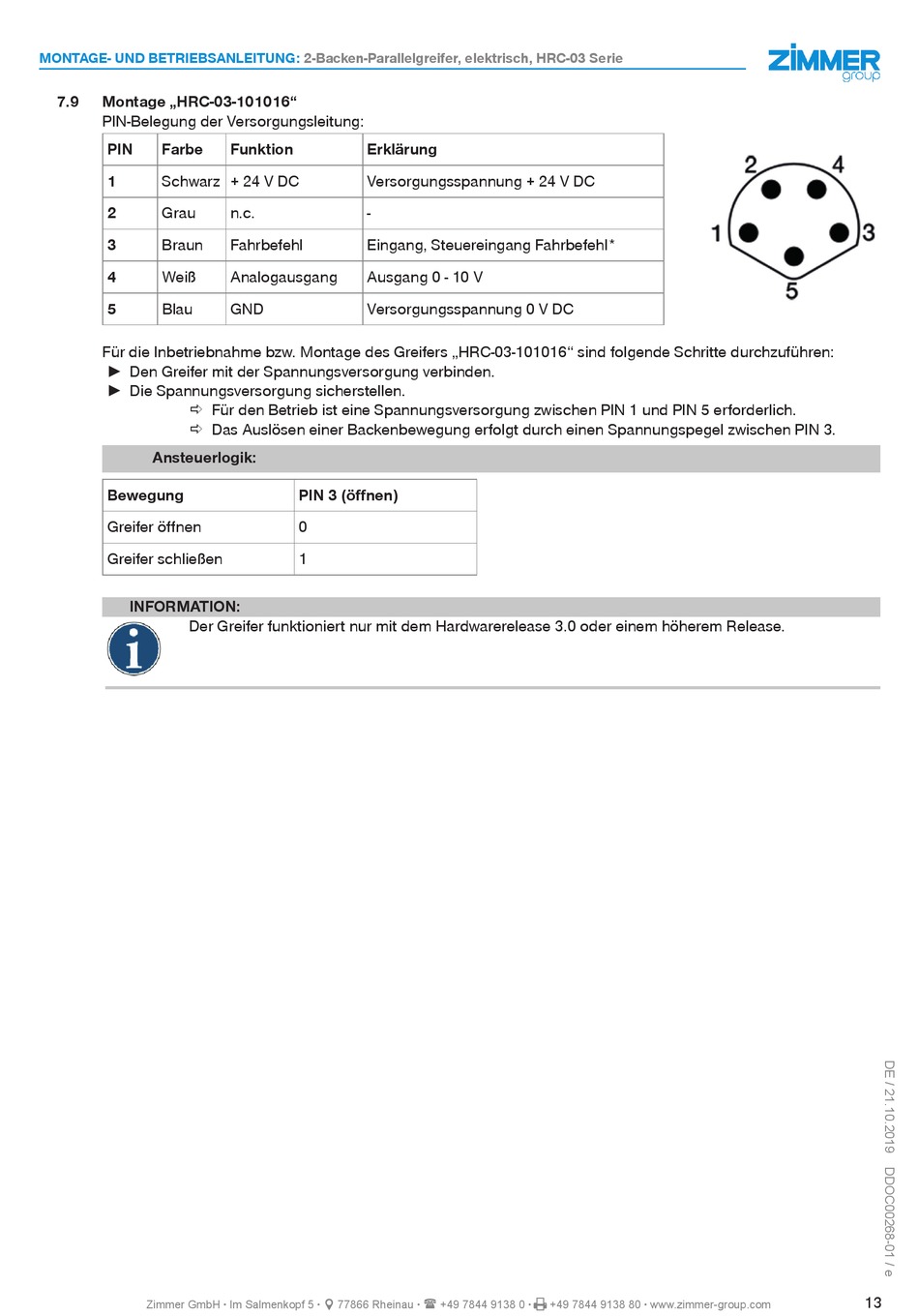

7.9 Montage „HRC-03-101016"
PIN-Belegung der Versorgungsleitung:
PIN Farbe
1 Schwarz + 24 V DC
2 Grau
3 Braun
4 Weiß
5 Blau
Für die Inbetriebnahme bzw. Montage des Greifers „HRC-03-101016" sind folgende Schritte durchzuführen:
► Den Greifer mit der Spannungsversorgung verbinden.
► Die Spannungsversorgung sicherstellen.
Ö Für den Betrieb ist eine Spannungsversorgung zwischen PIN 1 und PIN 5 erforderlich.
Ö Das Auslösen einer Backenbewegung erfolgt durch einen Spannungspegel zwischen PIN 3.
Ansteuerlogik:
Bewegung
Greifer öffnen
Greifer schließen
INFORMATION:
Der Greifer funktioniert nur mit dem Hardwarerelease 3.0 oder einem höherem Release.
Zimmer GmbH
2-Backen-Parallelgreifer, elektrisch, HRC-03 Serie
Funktion Erklärung
Versorgungsspannung + 24 V DC
n.c. -
Fahrbefehl Eingang, Steuereingang Fahrbefehl*
Analogausgang Ausgang 0 - 10 V
GND Versorgungsspannung 0 V DC
PIN 3 (öffnen)
0
1
