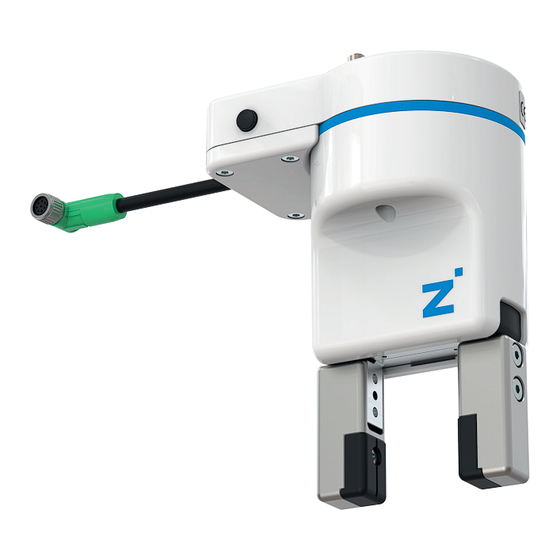

- Seite 1 MONTAGE- UND BETRIEBSANLEITUNG 2-Backen-Parallelgreifer, elektrisch HRC-03 DDOC00268 THE KNOW-HOW FACTORY www.zimmer-group.com...
- Seite 2 Je nach Einsatz kann dies die Endlage oder die Arbeitsstellung sein. Werkstückverluster- Funktion, die bei Werkstückverlust bewirkt, dass das Produkt in die Endlage verfährt. kennung Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
-
Seite 3: Inhaltsverzeichnis
10.9 Zubehör montieren ..........................................25 11 Inbetriebnahme Digital ................................26 11.1 Neustart ..............................................26 11.2 Schaltfolge ............................................26 11.2.1 Bestromungsprofil Greifvorgang ..................................27 11.3 Kaltstart ..............................................27 11.4 Mindestverfahrweg ..........................................27 Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... - Seite 4 17 Wartung ...................................... 51 18 Außerbetriebsetzung/Entsorgung ............................51 19 RoHs-Erklärung ..................................52 20 REACH-Erklärung..................................52 21 Einbauerklärung ..................................53 22 Konformitätserklärung ................................54 Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
-
Seite 5: Mitgeltende Dokumente
In dieser Kategorie sind nützliche Tipps für einen effizienten Umgang mit dem Produkt enthalten. Deren Nichtbe- achtung führt zu keinen Schäden am Produkt. Diese Informationen enthalten keine gesundheits- und arbeits- schutzrelevanten Angaben. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 6: Sicherheitshinweise
Die Eignung des Produkts für die kollaborative Verwendung ist nur mit den im Auslieferungszustand montierten Greifbacken nachgewiesen. ► Überprüfen Sie bei der Verwendung anderer Greifbacken die für den kollaborativen Betrieb maximal zulässigen Kraft- und Druckwerte. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 7: Bestimmungsgemäße Verwendung
• Das Produkt ist nicht für das Spannen von Werkstücken während eines Bearbeitungsprozesses geeignet. • Der direkte Kontakt mit verderblichen Gütern/Lebensmitteln ist nicht zugelassen. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 8: Personenqualifikation
Personen, die mit dem Produkt arbeiten, müssen die betrieblich erteilte Berechtigung besitzen, dieses Produkt in Betrieb zu nehmen, zu programmieren, zu parametrieren, zu bedienen, zu warten und auch außer Betrieb zu nehmen. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 9: Produktbeschreibung
5.2 Typenschild Am Gehäuse des Produkts ist ein Typenschild angebracht. Auf dem Typenschild sind die Artikelnummer und Seriennummer XX-XXXXXX abgebildet. Artikelnummer Seriennummer Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 10: Einsatz In Applikationen
• Das Produkt besitzt eine inhärent sichere Eingriffszonen Gemeinsame Arbeitsräume Konstruktion sowie abgerundete Kanten und Formen, durch die Quetsch- und Scherstellen vermieden werden. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 11: Funktionsbeschreibung
Das Produkt lässt sich je nach Baugröße über IO-Link oder digitale Ein- und Ausgänge in vorhandene Steuerungen integrieren und ansteuern. Einstellung der Greifkraft LED-Anzeige Energiezuführung Notentriegelung Greiferbacke Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 12: Led-Anzeige
Das Produkt verfügt über eine mechanische Selbsthemmung, wodurch im Falle eines Energieausfalls (z. B. Not-Aus), das Werkstück weiterhin vom Produkt gehalten wird. ► Wenden Sie sich bei Fragen an den Kundenservice. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 13: Technische Daten
► Unterziehen Sie alle Komponenten einer Sichtkontrolle. ► Entfernen Sie Fremdkörper. ► Beseitigen Sie mögliche Korrosionsstellen fachgerecht. ► Verschließen Sie elektrische Anschlüsse mit geeigneten Abdeckungen. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 14: Montage
► Achten Sie auf eine ausreichend steife Anschlusskonstruktion. ► Beachten Sie die Anzugsmomente der Montageschrauben. ► Überprüfen Sie die zulässige Belastbarkeit der benötigten Schraubverbindungen nach VDI 2230. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 15: Produkt Montieren
► Montieren Sie das Produkt mit den Montageschrauben an dem Roboterflansch. ► Montieren Sie das Gehäuse mit den Senkschrauben. Zylinderstift Montageschraube Gehäuse Senkschraube Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 16: Hrc-03-117137 Montieren
► Platzieren Sie die „ClickSmart“-Platte auf dem Produkt. ► Legen Sie die Montageschrauben lose an. ► Ziehen Sie kreuzweise die Montageschrauben an. Montageschraube „ClickSmart“-Platte Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 17: Hrc-03-125035 Montieren
► Montieren Sie das Produkt mit den Montageschrauben an der Adapterplatte. ► Montieren Sie das Gehäuse mit den Senkschrauben. Zylinderstift Adapterplatte Montageschraube Adapterplatte Adapterplatte Zylinderstift Montageschraube Gehäuse Senkschraube Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 18: Sicheres Abschalten Bei Produkten Mit Io-Link
Zwischen den beiden Spannungsversorgungen (Signal und Power) gibt es keine galvanische Trennung. Über die Masse (GND) besteht eine niederohmige Verbindung. Durch die Selbsthemmung verbleibt das Produkt auch ohne Spannungsversorgung in der zuletzt angefahrenen Position. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 19: Energiezuführung Montieren
Ö Eine Beschädigung der Kontakte kann zur Funktionsstörung des Produkts führen. ► Schließen Sie die Versorgungskabel an der Steuerung des Produkts an. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 20: Pin-Belegung Hrc-03-100688
Analogausgang Analogwert Grau GND 2 Rosa Digitalausgang 1 BasePosition (Backen außen) M8 8-polig Stecker Blau Digitalausgang 2 WorkPosition (Backen innen) GND 3 Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 21: Pin-Belegung Hrc-03-118505
Digitaleingang 2 Fahrbefehl nach innen: Backen fahren nach innen Versorgungsspannung 0 V DC Die Eingänge des Produkts sind für PNP-Ausgänge der Steuerung ausgelegt. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 22: Pin-Belegung Hrc-03-126895
IO-Link-Kommunikation M12 5-polig Stecker Grau GND Aktor Versorgungsspannung 0 V DC Aktor Die Eingänge des Produkts sind für PNP-Ausgänge der Steuerung ausgelegt. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 23: Pin-Belegung Hrc-03-133316
Blau Versorgungsspannung 24 V DC 0430200801 8-polig Buchse Versorgungsspannung 0 V DC Die Eingänge des Produkts sind für PNP-Ausgänge der Steuerung ausgelegt. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 24: Pnp/Npn Umschalten
► Demontieren Sie den Deckel. Montageschraube Deckel ► Stecken Sie die Steckbrücken um. ► Montieren Sie den Deckel mit den Montageschrauben. Steckbrücke Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 25: Statische Aufladung
► Prüfen Sie vor der Montage des Zubehörs, ob dieses für den Einsatz der gewählten Variante passend ist. ► Entnehmen Sie weitere Informationen unserer Internetseite. ► Wenden Sie sich bei Fragen an den Kundenservice. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 26: Inbetriebnahme Digital
Analogausgang 0 V DC (außen) > 10 ms High-Pegel Digitaleingang 1: Fahrbefehl nach außen Low-Pegel > 10 ms High-Pegel Digitaleingang 2: Fahrbefehl nach innen Low-Pegel Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 27: Bestromungsprofil Greifvorgang
11.4 Mindestverfahrweg Das Produkt benötigt einen gewissen Mindestverfahrweg, um die gewünschte Position anfahren zu können. Baugröße Mindestverfahrweg je Backe [mm] HRC-03 0,5 Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 28: Inbetriebnahme Io-Link
Prozessdatenausgang Name Datentyp StatusWord UINT16 Diagnosis UINT16 ActualPosition UINT16 INFORMATION Die Begriffe Prozessdateneingang und -ausgang sind aus der Sicht des Greifers zu verstehen. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 29: Iodd-Import
Ö Die Datenübertragung ist beendet, wenn das Produkt Statusbit 12 = DatatransferOK = FALSE zurücksendet. INFORMATION ► Entnehmen Sie Beispiele dem Kapitel „Grundparameter Quickstart“. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 30: Parameter
Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Byte 2 Adjust Teach ResetDirec- WritePDU DataTransfer tionFlag Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... - Seite 31 Durch Setzen dieses Bits wird dem Produkt mitgeteilt, dass es in Richtung WorkPosition fahren soll. Bit 15: ErrorReset Durch Setzen dieses Bits werden alle zurücksetzbaren Fehler quittiert. Ob ein Fehler zurücksetzbar ist, steht im Kapitel „Fehlerdiagnose“. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
-
Seite 32: Devicemode
Innen- und Außengreifen, beide Bewegungen mit der gleichen Geschwindigkeit. Name DeviceMode Datenformat UINT8 Berechtigung Schreiben Übertragung Zyklisch Wertebereich 60, 63, 70, 73, 100, 103 Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... - Seite 33 Fahrbefehl Werkstück ge- 500 ms nach gegriffenem Werk- griffen stück HINWEIS Bei Werkstückverlust fährt das Produkt in die Endlage und gibt eine Meldung aus. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
-
Seite 34: Workpieceno
Somit beginnt der TeachPosition-Bereich bei 13,5 mm und geht bis 16,5 mm. Name PositionTolerance Datenformat UINT8 Berechtigung Schreiben Übertragung Zyklisch Wertebereich 0 - 255 [0,1 bar] Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 35: Gripforce
TeachPosition HRC-03-126902 2000 0 - max. 2000 Name TeachPosition Datenformat UINT16 Berechtigung Schreiben Übertragung Zyklisch Wertebereich 0 - max. Backenhub des Produkts Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 36: Statusword
Aktiv, wenn ein Fehler im Produkt vorliegt. Über Diagnosis kann dann die Fehlermeldung bestimmt werden. Name StatusWord Datenformat UINT16 Berechtigung Lesen Übertragung Zyklisch Wertebereich 0 - 65535 Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 37: Fehler Quittieren
• Die Genauigkeit der Positionsmessung ist abhängig von der Baugröße. ► Beachten Sie bei der Inbetriebnahme Schwankungen um den exakten Wert, wenn Sie ActualPosition zur Erkennung des Werkstücks verwenden. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 38: Kaltstart
► Übertragen Sie die Parameter mit einem Handshake auf das Produkt. INFORMATION ► Entnehmen Sie weitere Informationen dem Kapitel „Verfahren der Datenübertragung - Handshake“. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 39: Grundparameter Quickstart
// Handshake ist abgeschlossen // Produkt fährt auf WorkPosition (0x0200 oder 512(dez) = MoveToWork) iStep := 100; END_IF 100: // Mit Programm fortfahren END_CASE Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 40: Greiferbewegung Starten
// ControlWord 0x0200 = FALSE im ControlWord) ControlWord := 512; // Erneutes Fahren Richtung WorkPosition iStep := 100; END_IF; 100: // Mit Programm fortfahren END_CASE Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 41: Rezepturbeispiele
IF NOT StatusWord.12 THEN // Abfrage auf Beenden der Datenübertragung, // DataTransferOK = FALSE iStep := 0; // Speichern abgeschlossen END_IF; END_CASE Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 42: Rezeptur Laden
// DataTransferOK = FALSE iStep := 0; // Handshake abgeschlossen, // Parameter aus dritter Rezeptur wurden in die aktuellen Prozessparameter übernommen. END_IF; END_CASE Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 43: Bedienung
Roboterherstellers für das Teachen bzw. Aktivieren der Roboter- und Produktpo- sition in der Steuerung. INFORMATION ► Entnehmen Sie detaillierte Angaben zur Aktivierung den Informationen des Roboterherstellers. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 44: Greifkraft Einstellen
Die Greifkraft ist über einen Drehschalter in vier Stufen einstellbar. INFORMATION Die Greifkraft kann für die Baugröße HRC-03-126902 über die Steuerung eingestellt werden. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 45: Notentriegelung
Schlüsselweite [mm] HRC-03 14 Greifkraftdiagramme INFORMATION ► Entnehmen Sie weitere Informationen unserer Internetseite. ► Wenden Sie sich bei Fragen an den Kundenservice. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 46: Fehlerdiagnose
► Wenden Sie sich an den position. Kundenservice. 0x0306 DeviceMode nicht plausibel • Übertragener DeviceMode ► Prüfen Sie die übertragenen ist nicht plausibel. Prozessdaten. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... - Seite 47 ► Wenden Sie sich an den Kundenservice. 0x0411 Keine Produktionsparameter • Interner Fehler ► Wenden Sie sich an den auf dem Produkt vorhanden. Kundenservice. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
-
Seite 48: Status In Led-Anzeige Bei Fehler Io-Link
• Referenzfahrt muss ausgeführt werden. ⬤ ⬤ ⬤ ⬤ LED rot blinkt im Sekundentakt. • Referenzfahrt wird ausgeführt. LED grün blinkt im Sekundentakt (abwechselnd). Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 49: Tabelle Der Azyklischen Daten (Isdu)
Lesen 0 - max. Spiegelbild der Prozessdaten Backenhub Produkts 0x010A (266) WorkPosition UINT16 Lesen 0 - max. Spiegelbild der Prozessdaten Backenhub Produkts Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... - Seite 50 • Wert = 0 ► Aktivierung der Meldung 0x0400 durch ISDU: • Index = 562 (Dezimal) • Subindex = 0 • Wert = 1 Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
-
Seite 51: Wartung
► Trennen Sie das Produkt komplett von der Energiezuführung. ► Entsorgen Sie die Bestandteile entsprechend der Materialgruppen fachgerecht. ► Beachten Sie ortsgültige Umwelt- und Entsorgungsvorschriften. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 52: Rohs-Erklärung
Rheinau, den 02.09.2019 Bevollmächtigter für die Zusammen- (Ort und Datum der Ausstellung) Martin Zimmer stellung der relevanten technischen (rechtsverbindliche Unterschrift) Unterlagen Geschäftsführender Gesellschafter Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 53: Einbauerklärung
Rheinau, den 02.09.2019 Bevollmächtigter für die Zusammen- (Ort und Datum der Ausstellung) Martin Zimmer stellung der relevanten technischen (rechtsverbindliche Unterschrift) Unterlagen Geschäftsführender Gesellschafter Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 54: Konformitätserklärung
Rheinau, den 02.09.2019 Bevollmächtigter für die Zusammen- (Ort und Datum der Ausstellung) Martin Zimmer stellung der relevanten technischen (rechtsverbindliche Unterschrift) Unterlagen Geschäftsführender Gesellschafter Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
