MONTAGE- UND BETRIEBSANLEITUNG:

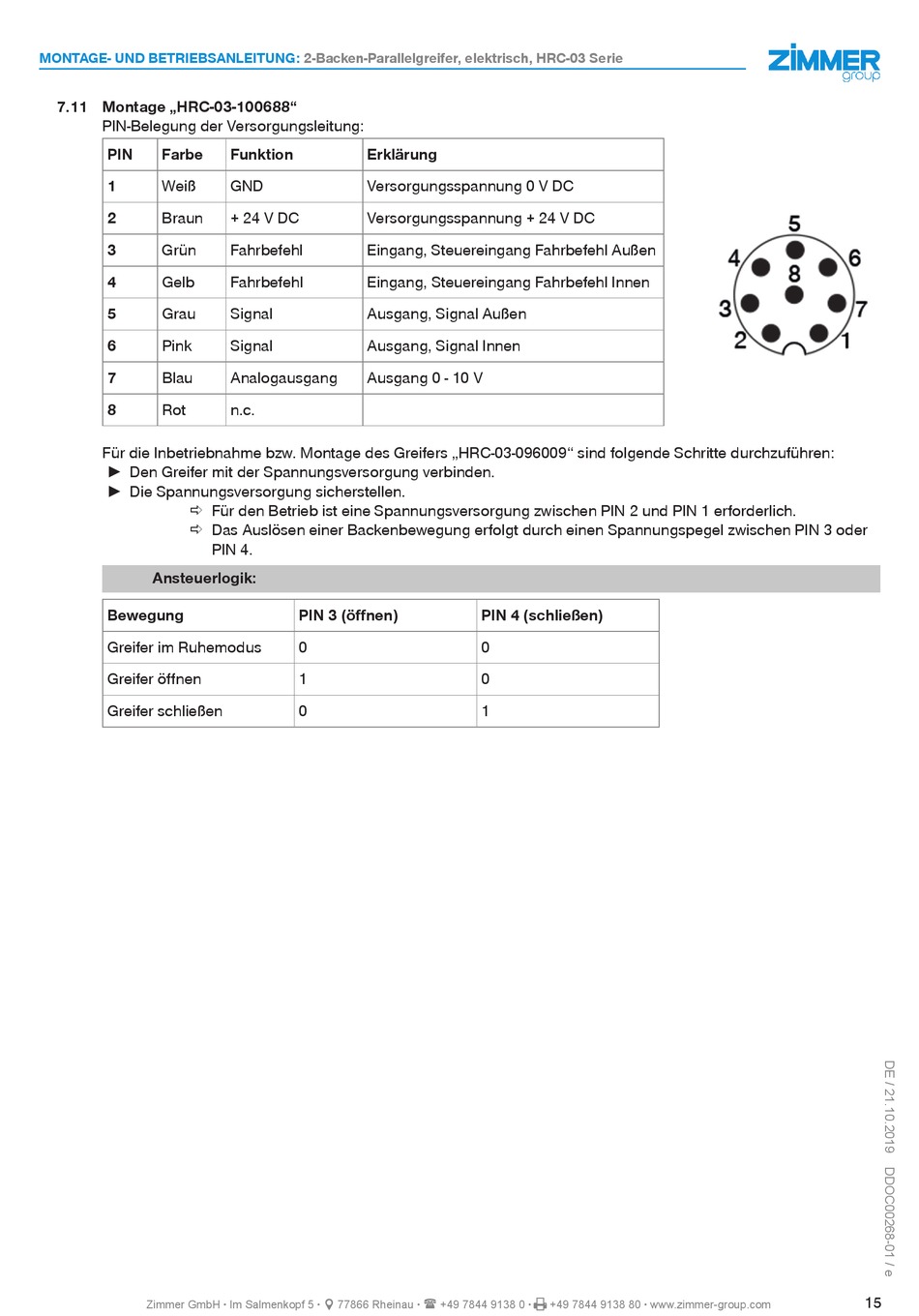

7.11 Montage „HRC-03-100688"
PIN-Belegung der Versorgungsleitung:
PIN Farbe
1
Weiß
2
Braun
3
Grün
4 Gelb
5 Grau
6 Pink
7 Blau
8 Rot
Für die Inbetriebnahme bzw. Montage des Greifers „HRC-03-096009" sind folgende Schritte durchzuführen:
► Den Greifer mit der Spannungsversorgung verbinden.
► Die Spannungsversorgung sicherstellen.
Ö Für den Betrieb ist eine Spannungsversorgung zwischen PIN 2 und PIN 1 erforderlich.
Ö Das Auslösen einer Backenbewegung erfolgt durch einen Spannungspegel zwischen PIN 3 oder
PIN 4.
Ansteuerlogik:
Bewegung
Greifer im Ruhemodus
Greifer öffnen
Greifer schließen
Zimmer GmbH
2-Backen-Parallelgreifer, elektrisch, HRC-03 Serie
Funktion Erklärung
GND Versorgungsspannung 0 V DC
+ 24 V DC Versorgungsspannung + 24 V DC
Fahrbefehl Eingang, Steuereingang Fahrbefehl Außen
Fahrbefehl Eingang, Steuereingang Fahrbefehl Innen
Signal Ausgang, Signal Außen
Signal Ausgang, Signal Innen
Analogausgang Ausgang 0 - 10 V
n.c.
PIN 3 (öffnen)
0
1
0
Im Salmenkopf 5  77866 Rheinau
● ●
PIN 4 (schließen)
0
0
1

