MONTAGE- UND BETRIEBSANLEITUNG:

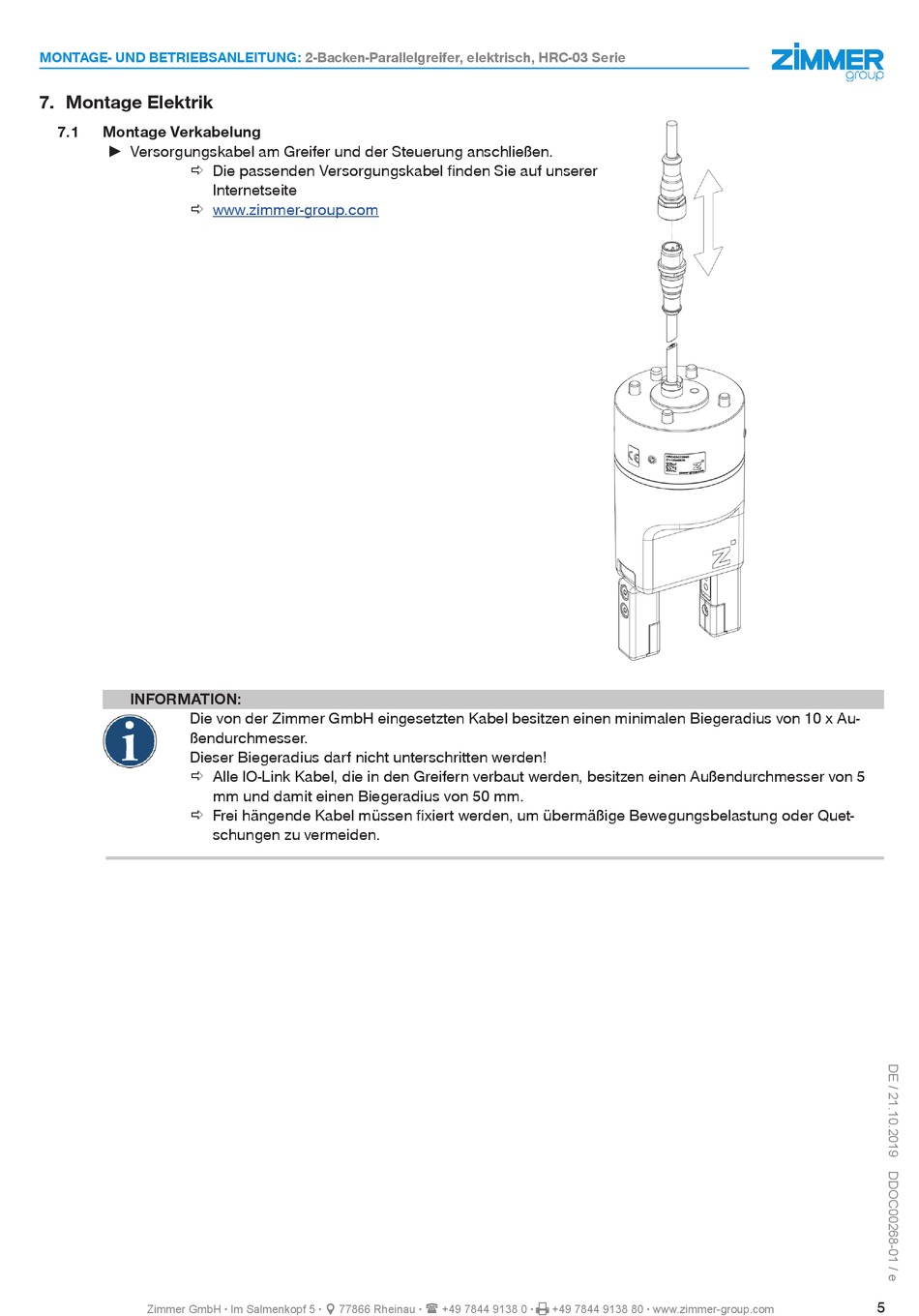

7. Montage Elektrik

7.1

Montage Verkabelung

► Versorgungskabel am Greifer und der Steuerung anschließen.
Ö Die passenden Versorgungskabel finden Sie auf unserer
Internetseite
www.zimmer-group.com
Ö
INFORMATION:
Die von der Zimmer GmbH eingesetzten Kabel besitzen einen minimalen Biegeradius von 10 x Au-
ßendurchmesser.
Dieser Biegeradius darf nicht unterschritten werden!
Ö Alle IO-Link Kabel, die in den Greifern verbaut werden, besitzen einen Außendurchmesser von 5
mm und damit einen Biegeradius von 50 mm.
Ö Frei hängende Kabel müssen fixiert werden, um übermäßige Bewegungsbelastung oder Quet-
schungen zu vermeiden.
