MONTAGE- UND BETRIEBSANLEITUNG:

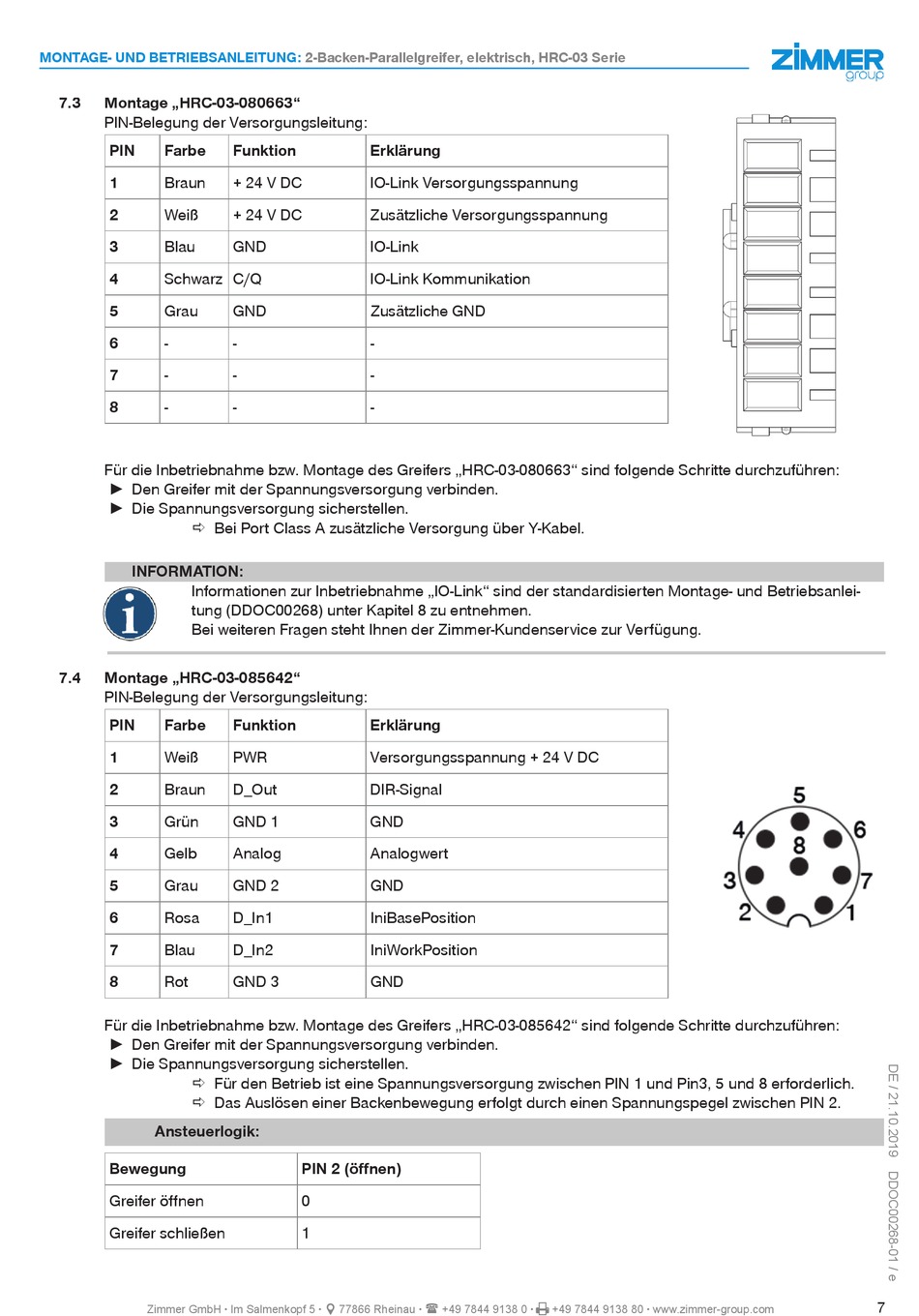

7.3 Montage „HRC-03-080663"
PIN-Belegung der Versorgungsleitung:
PIN Farbe
1
Braun
2
Weiß
3
Blau
4
Schwarz C/Q
5
Grau
6
-
7
-
8
-
Für die Inbetriebnahme bzw. Montage des Greifers „HRC-03-080663" sind folgende Schritte durchzuführen:
► Den Greifer mit der Spannungsversorgung verbinden.
► Die Spannungsversorgung sicherstellen.
Ö Bei Port Class A zusätzliche Versorgung über Y-Kabel.
INFORMATION:
Informationen zur Inbetriebnahme „IO-Link" sind der standardisierten Montage- und Betriebsanlei-
tung (DDOC00268) unter Kapitel 8 zu entnehmen.
Bei weiteren Fragen steht Ihnen der Zimmer-Kundenservice zur Verfügung.
7.4 Montage „HRC-03-085642"
PIN-Belegung der Versorgungsleitung:
PIN Farbe
1
Weiß
2
Braun
3
Grün
4
Gelb
5
Grau
6
Rosa
7
Blau
8
Rot
Für die Inbetriebnahme bzw. Montage des Greifers „HRC-03-085642" sind folgende Schritte durchzuführen:
► Den Greifer mit der Spannungsversorgung verbinden.
► Die Spannungsversorgung sicherstellen.
Ö Für den Betrieb ist eine Spannungsversorgung zwischen PIN 1 und Pin3, 5 und 8 erforderlich.
Ö Das Auslösen einer Backenbewegung erfolgt durch einen Spannungspegel zwischen PIN 2.
Ansteuerlogik:
Bewegung
Greifer öffnen
Greifer schließen
Zimmer GmbH
2-Backen-Parallelgreifer, elektrisch, HRC-03 Serie
Funktion Erklärung
+ 24 V DC IO-Link Versorgungsspannung
+ 24 V DC Zusätzliche Versorgungsspannung
GND IO-Link
IO-Link Kommunikation
GND Zusätzliche GND
- -
- -
- -
Funktion Erklärung
PWR Versorgungsspannung + 24 V DC
D_Out DIR-Signal
GND 1 GND
Analog Analogwert
GND 2 GND
D_In1 IniBasePosition
D_In2 IniWorkPosition
GND 3 GND
PIN 2 (öffnen)
0
1
