Montage- und Betriebsanleitung für
Dichter 2-Finger-Parallelgreifer Type DPG
8. Problemanalyse
Greifer bewegt sich nicht:
– Luftversorgung überprüfen.
– Luft- oder Steuerleitung vertauscht.
– Näherungsschalter defekt oder falsch eingestellt.
– Nicht benötigte Luftanschlüsse nicht verschlossen.
– Schraubenbruch am Zylinderkolben (Überlastung).
– Bruch des Zylinderkolbens (Überlastung).
Greifer macht nicht den vollen Hub:
– Schmutz zwischen Abdeckleiste, Futterkolben und Grund-
backe.
Greifkraft lässt nach:
– Dichtungen überprüfen.
Greifer bewegt sich ruckartig:
– Stahlführungen nachfetten.
9.

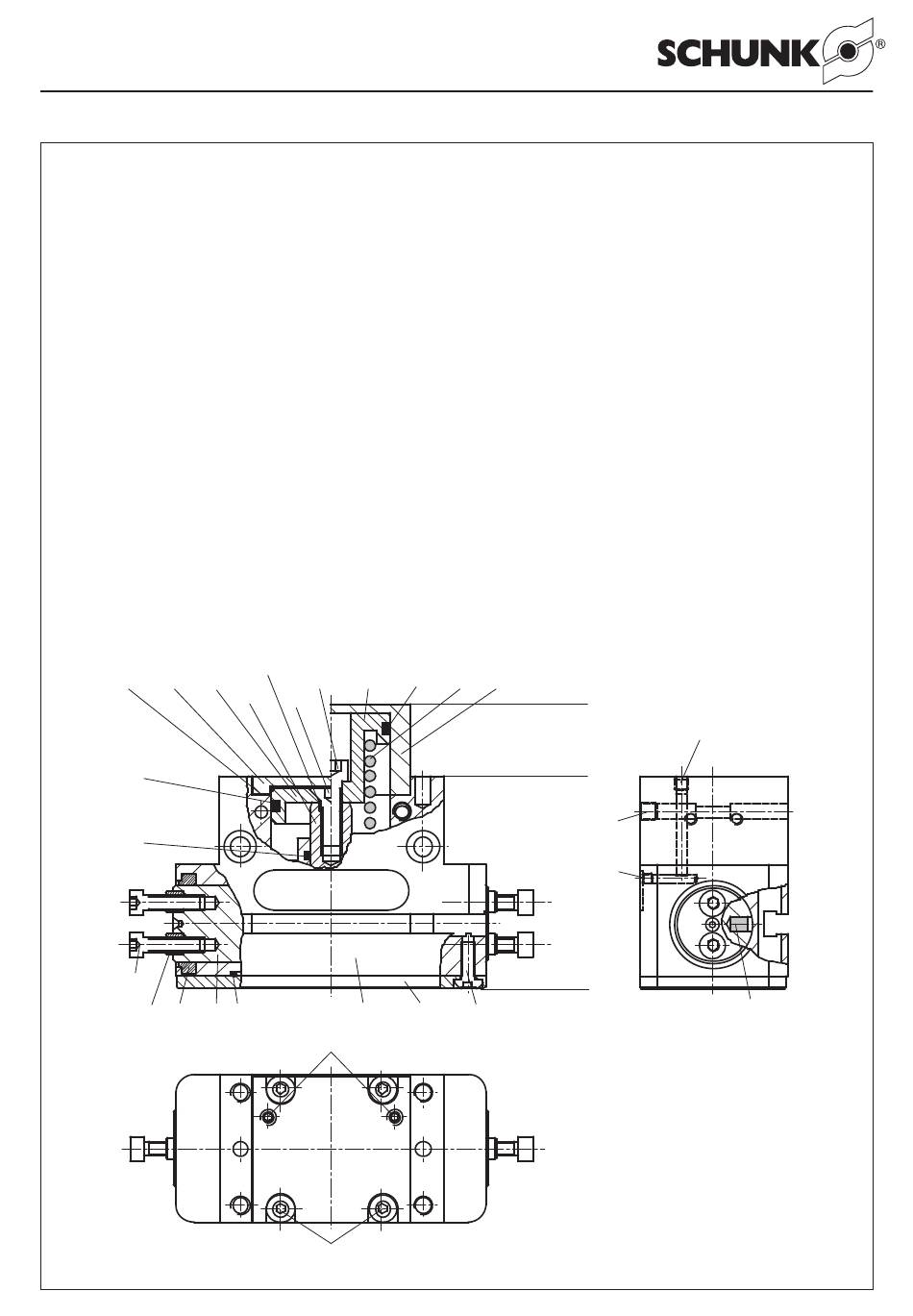

Zusammenbauzeichnung

* Diese Teile sind im Dichtsatz enthalten und können nur kom-
plett bestellt werden.
13* 4 6
14*
15*
26
25 12* 2 9*
* nur bei / uniquement pour DPG 125
17
39 37 14* 41 36
3
10
1/50
18
11/40
Notice de montage et d'utilisation du préhenseur
parallèles à deux doigts étanches Type DPG
8. Analyse des problèmes
La préhenseur ne réagit pas:
– Vérifier le raccordemenmt pneumatique
– Des raccordements ont été inversés
– Détecteur de proximité défectueux ou mal réglé
– Raccordements pneum. non utilisés, pas ou mal refermés
– Vis brisée dans le piston du cylindre (surcharge)
– Piston de cylindre brisé (surcharge)
Les doigts de la préhenseur n'effectuent pas une course complète:
– Salissures entre la baguette couvre-joint, le piston du cylindre
et le mors principal
L'effort de serrage diminue
– Vérifier l'état des joints
Les doigts de la préhenseur bougent par à-coups:
– Relubrifier les rails de guidage métalliques
9. Schéma de montage
* Pièce ne pouvant pas être commandée individuellement mais
faisant partie du jen de joints.
»b«
»b«
»a«
11
5
Pos. 16 bei / pour DPG 125
10
18
22
23
