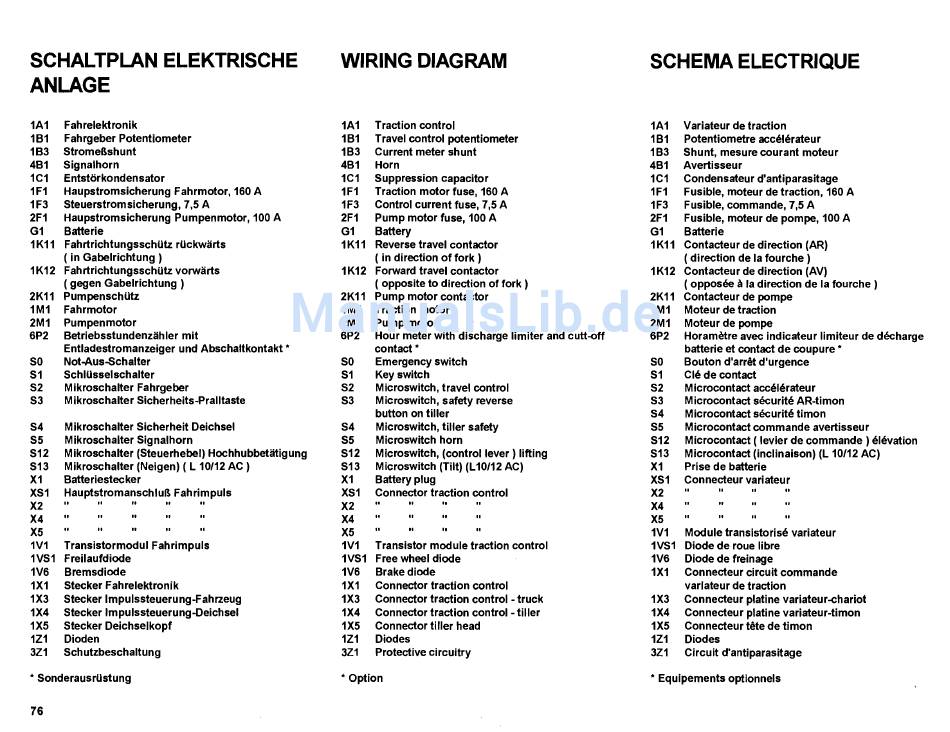

SCHALTPLAN ELEKTRISCHE
ANLAGE
1A1
1B1
1B3
4B1
1C1
1F1
1F3
2F1
G1
1K11
1K12
2K11
1M1
2M1
6P2
SO
S1
S2
S3
S4
S5
S12
S13
X1
XS1
X2
X4
X5
1V1
1VS1
1V6
1X1
1X3
1X4
1X5
1Z1
3Z1
Fahrelektronik
Fahrgeber Potentiometer
Stromeßshunt
Signalhorn
Entstörkondensator
Haupstromsicherung Fahrmotor, 160 A
Steuerstromsicherung, 7,5 A
Haupstromsicherung Pumpenmotor, 100 A
Batterie
Fahrtrichtungsschütz rückwärts
( in Gabelrichtung )
Fahrtrichtungsschütz vorwärts
( gegen Gabelrichtung )
Pumpenschütz
Fahrmotor
Pumpenmotor
Betriebsstundenzähler mit
Entladestromanzeiger und Abschaltkontakt *
Not-Aus-Schalter
Schlüsselschalter
Mikroschalter Fahrgeber
Mikroschalter Sicherheits-Pralltaste
Mikroschalter Sicherheit Deichsel
Mikroschalter Signalhorn
Mikroschalter (Steuerhebel) Hochhubbetätigung
Mikroschalter (Neigen) ( L 10/12 AC)
Batteriestecker
Hauptstromanschluß Fahrimpuls
" " " "
" "
Transistormodul Fahrimpuls
Freilaufdiode
Bremsdiode
Stecker Fahrelektronik
Stecker I mpu Issteueru ng -F ah rzeug
Stecker Impulssteuerung-Deichsel
Stecker Deichselkopf
Dioden
Schutzbeschaltung
• Sonderausrüstung
76
WIRING DIAGRAM
1A1
1B1
1B3
4B1
1C1
1F1
1F3
2F1
G1
1K11
1K12
2K11
1M1
2M1
6P2
SO
S1
S2
S3
S4
S5
S12
S13
X1
XS1
X2
X4
X5
1V1
1VS1
1V6
1X1
1X3
1X4
1X5
1Z1
3Z1
Traction control
Travel control potentiometer
Current meter shunt
Horn
Suppression capacitor
Traction motor fuse, 160 A
Control current fuse, 7,5 A
Pump motor fuse, 100 A
Battery
Reverse travel contactor
( in direction of fork )
Forward travel contactor
( opposite to dlrection offork )
Pump motor contactor
Traction motor
Pump motor
Hour meter with discharge limiter and cutt-off
contact
*
Emergency switch
Keyswitch
Microswitch, travel control
Microswitch, safety reverse
button on tiller
Microswitch, tiller safety
Microswitch horn
Microswitch, (controllever ) lifting
Microswitch (Tilt) (L 10/12 AC)
Battery plug
Connector traction control
..
" " "
"
Transistor module traction control
Free wheel diode
Brake diode
Connector traction control
Connector traction control - truck
Connector traction control - tiller
Connector tiller head
Diodes
Protective circuitry
• Option
SCHEMA ELECTRIQUE
1A1
1B1
1B3
4B1
1C1
1F1
1F3
2F1
G1
1K11
1K12
2K11
1M1
2M1
6P2
SO
S1
S2
S3
S4
S5
S12
S13
X1
XS1
X2
X4
X5
1V1
1VS1
1V6
1X1
1X3
1X4
1X5
1Z1
3Z1
Variateur de traction
Potentiometre accelerateur
Shunt, mesure courant moteur
Avertisseur
Condensateur d'antiparasitage
Fusible, moteur de traction, 160 A
Fusible, commande, 7,5 A
Fusible, moteur de pompe, 100 A
Batterie
Contacteur de direction (AR)
( direction de la fourche )
Contacteur de direction (AV)
( opposee
a
la direction de la fourche )
Contacteur de pompe
Moteur de traction
Moteur de pompe
Horametre avec indicateur limiteur de decharge
batterie et contact de coupure *
Bouton d'arrM d'urgence
Cle de contact
Microcontact accelerateur
Microcontact securite AR-timon
Microcontact securite timon
Microcontact commande avertisseur
Microcontact (Ievler de commande) elevation
Microcontact (inclinaison) (L 10/12 AC)
Prise de batterie
Connecteur variateur
" " " "
Module transistorise variateur
Diode de roue Iibre
Diode de freinage
Connecteur circuit commande
varlateur de traction
Connecteur platine variateur-chariot
Connecteur platine variateur-timon
Connecteur tete de timon
Diodes
Circuit d'antiparasitage
*
Equipements optionnels
