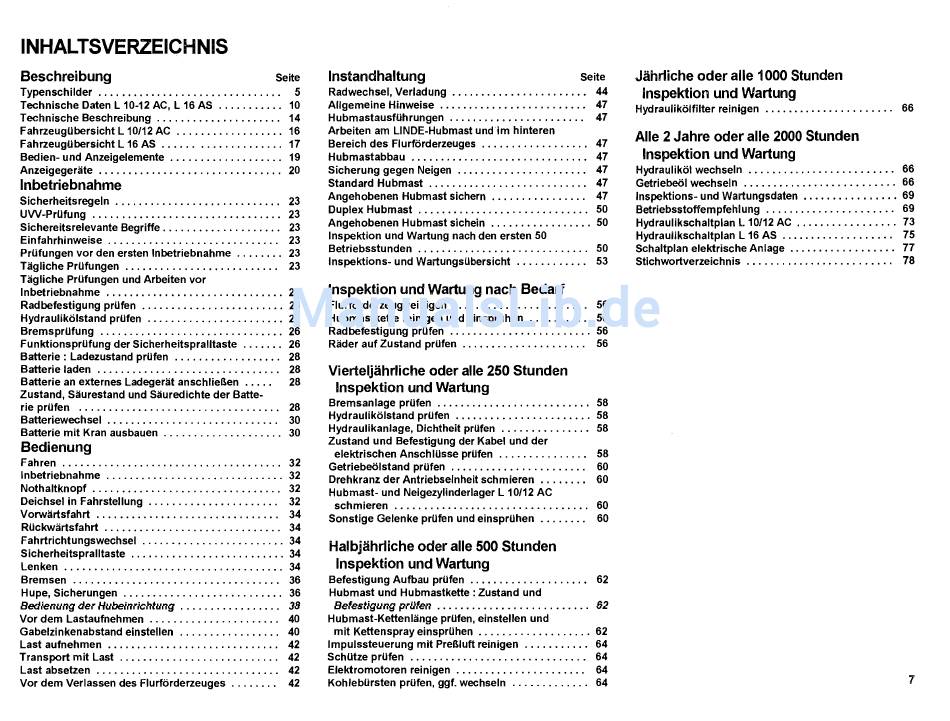

INHALTSVERZEICHNIS
Beschreibung
Seite
Typenschilder .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Technische Daten L 10-12 AC, L 16 AS ........... 10
Technische Beschreibung .............. . . . . . .. 14
Fahrzeugübersicht L 10/12 AC .................. 16
Fahrzeugübersicht L 16 AS .................... 17
Bedien- und Anzeigelemente ................... 19
Anzeigegeräte ............................... 20
Inbetriebnahme
Sicherheitsregeln ............................ 23
UW-Prüfung ................................ 23
Sichereitsrelevante Begriffe. . . . . . . . . . . . . . . . . . .. 23
Einfahrhinweise .. . . . . . . . . . . . . . . . . . . . . . . . . . .. 23
Prüfungen vor den ersten Inbetriebnahme ........ 23
Tägliche Prüfungen ........ . . . . . . . . . . . . . . . . .. 23
Tägliche Prüfungen und Arbeiten vor
Inbetriebnahme .............................. 26
Radbefestigung prüfen ........................ 26
Hydraulikölstand prüfen ....................... 26
Bremsprüfung ............................... 26
Funktionsprüfung der Sicherheitspralltaste ....... 26
Batterie: Ladezustand prüfen .................. 28
Batterie laden ............................... 28
Batterie an externes Ladegerät anschließen ..... 28
Zustand, Säurestand und Säuredichte der Batte-
rie prüfen .................................. 28
Batteriewechsel ............... . . . . . . . . . . . . .. 30
Batterie mit Kran ausbauen ... . . . . . . . . . . . . . . . .. 30
Bedienung
Fahren .......................... , .......... 32
Inbetriebnahme .............................. 32
Nothaltknopf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 32
Deichsel in Fahrstellung ..... . . . . . . . . . . . . . . . .. 32
Vorwärtsfahrt .............. . . . . . . . . . . . . . . . .. 34
Rückwärtsfahrt ........... . . . . . . . . . . . . . . . . . .. 34
Fahrtrichtungswechsel ........................ 34
Sicherheitspralltaste .......................... 34
Lenken ..................................... 34
Bremsen ................................... 36
Hupe, Sicherungen ........................... 36
Bedienung der Hubeinrichtung ................. 38
Vor dem Lastaufnehmen ...................... 40
Gabelzinkenabstand einstellen ................. 40
Last aufnehmen ............................. 42
Transport mit Last ........................... 42
Last absetzen ......................... . . . . .. 42
Vor dem Verlassen des Flurförderzeuges . . . . . . .. 42
Instandhaltung
Seite
Radwechsel, Verladung ................ . . . . . .. 44
Allgemeine Hinweise .......... . . . . . . . . . . . . . .. 47
Hubmastausfi.lhrungen ................ . . . . . .. 47
Arbeiten am LlNDE-Hubmast undim hinteren
Bereich des Flurförderzeuges .................. 47
Hubmastabbau .......•...................... 47
Sicherung gegen Neigen ...................... 47
Standard Hubmast ........................... 47
Angehobenen Hubmast sichern .......... . . . . .. 47
Duplex Hubmast . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 50
Angehobenen Hubmast sichein ................. 50
Inspektion und Wartung nach den ersten 50
Betriebsstunden ............................. 50
Inspektions- und Wartungs übersicht ....... . . . .. 53
Inspektion und Wartung nach Bedarf
Flurförderzeug reinigen .................. . . . .. 56
Hubmastkette reinigen und einsprühen ... . . . . . .. 56
Radbefestigung prüfen ........................ 56
Räder auf Zustand prüfen ............... . . . . .. 56
Vierteljährliche oder alle 250 Stunden
Inspektion und Wartung
Bremsanlage prüfen .......................... 58
Hydraulikölstand prüfen ....................... 58
Hydraulikanlage, Dichtheit prllfen ............... 58
Zustand und Befestigung der Kabel und der
elektrischen Anschlüsse prüfen ............... 58
Getriebeälstand prüfen ....................... 60
Drehkranz der Antriebseinheit schmieren .. . . . . .. 60
Hubmast- und Neigezylinderlager L 10/12 AC
schmieren ........ '" ...................... 60
Sonstige Gelenke prüfen und einsprühen ........ 60
Halbjährliche oder alle 500 Stunden
Inspektion und Wartung
Befestigung Aufbau prüfen .................... 62
Hubmast und Hubmastkette : Zustand und
Befestigung prüfen .......................... 62
Hubmast-Kettenlänge prüfen, einstellen und
mit Kettenspray einsprühen .................. , 62
Impulssteuerung mit Preßluft reinigen ........... 64
Schütze prüfen .............................. 64
Elektromotoren reinigen. . . . . . . . . . . . . . . . . . . . .. 64
Kohlebürsten prüfen, ggf. wechseln ............. 64
Jährliche oder alle 1000 Stunden
Inspektion und Wartung
Hydraulikölfilter reinigen ...................... 66
Alle 2 Jahre oder alle 2000 Stunden
Inspektion und Wartung
Hydrauliköl wechseln ......................... 66
Getriebeäl wechseln .......................... 66
Inspektions- und Wartungsdaten ...............• 69
Betriebsstoffempfehlung ............... . . . . . .. 69
Hydraulikschaltplan L 10/12 AC ................. 73
Hydraulikschaltplan L 16 AS ................... 75
Schaltplan elektrische Anlage ........ . . . . . . . . .. 77
Stichwortverzeichnis ....... . . . . . . . . . . . . . . . . .. 78
7
