wenn die Einstellung für die Regenenttrübung optimal
konfiguriert ist.
• Wählen Sie ausgehend vom Nutzungszweck des Radars und
den aktuellen Umweltbedingungen die kürzeste effektive
Reichweite aus.
Vergrößern und Verkleinern der Anzeige des
Radarbildschirms
• Ziehen Sie zwei Finger von außen nach innen zusammen,
um die Ansicht zu verkleinern.
• Ziehen Sie zwei Finger von innen nach außen auseinander,
um die Ansicht zu vergrößern.
• Verschieben Sie die Ansicht durch Ziehen, und wählen Sie
bzw. , um sie bei Bedarf zu vergrößern oder zu verkleinern.
Markieren von Wegpunkten auf dem
Radarbildschirm
1
Wählen Sie auf einem Radarbildschirm oder auf der
Radarüberlagerung eine Position aus.
2
Wählen Sie Wegpunkt erstellen.
Modus „Überwachung"
Im Modus Überwachung können Sie zum zeitgesteuerten
Sendemodus des Radars wechseln, in dem Sie zum
Stromsparen einen Sende- und Standby-Modus des Radars
konfigurieren können. Darüber hinaus können Sie in diesem
Modus einen Schutzbereich aktivieren, mit dem eine
Sicherheitszone um das eigene Schiff festgelegt wird. Wenn ein
Radarobjekt in den Bereich eindringt, ertönt ein Alarm. Der
Überwachungsmodus ist mit allen Garmin GMR-Modellen von
Radargeräten kompatibel.

Aktivieren des zeitgesteuerten Sendens

Wählen Sie Radar > Überw. > Menü > Überwachung
einrichten > Zeitgest. Send. > Ein.

Einrichten von Standby- und Sendezeiten

Bevor Sie Standby- und Sendezeiten einrichten können,
müssen Sie das zeitgesteuerte Senden aktivieren
des zeitgesteuerten Sendens).
Sie können zum Stromsparen die Standby-Zeit und die
Sendezeit des Radars festlegen, damit in bestimmten Intervallen
periodische Radarsignalübertragungen erfolgen.
1 Wählen Sie auf dem Überwachungsbildschirm die Option
Menü > Überwachung einrichten.
2
Wählen Sie Standby-Zeit.
3
Geben Sie das Zeitintervall zwischen
Radarsignalübertragungen ein.
4
Wählen Sie Sendezeit.
5
Geben Sie die Dauer jeder Radarsignalübertragung ein.

Aktivieren von Schutzbereichen

Wählen Sie Radar > Überw. > Menü > Überwachung
einrichten > Schutzber. aktivieren.

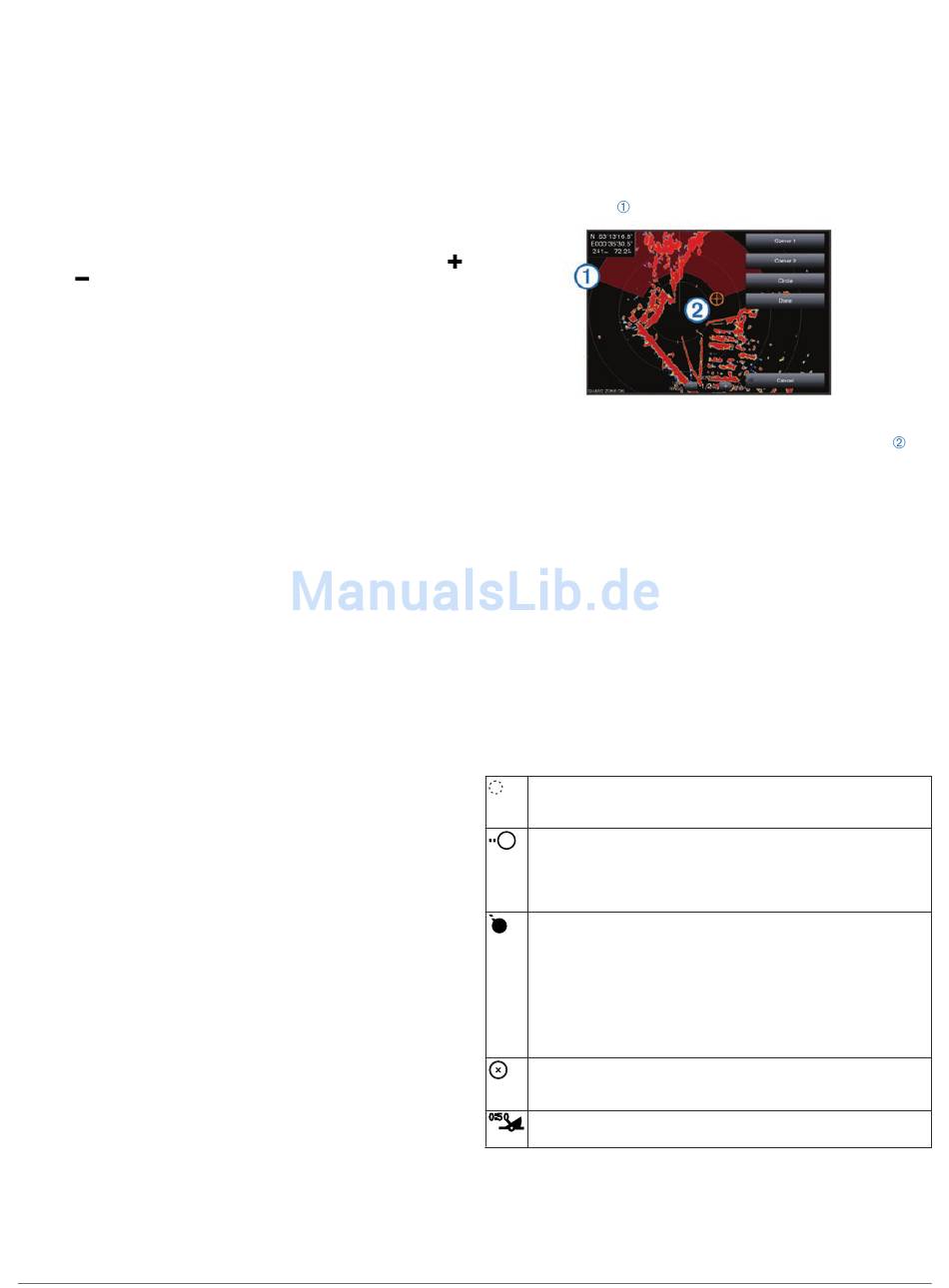

Definieren von kreisförmigen Schutzbereichen
Bevor Sie die Grenzen des Schutzbereichs definieren können,
müssen Sie einen Schutzbereich aktivieren
Schutzbereichen).
Sie können einen kreisförmigen Schutzbereich definieren, der
das Schiff vollständig umschließt.
1
Wählen Sie Radar > Überw. > Menü > Überwachung
einrichten > Schutzbereich anp. > Schutzbereich anp. >
Kreis.
2 Wählen Sie die Position des äußeren Schutzbereichs.
Radar
3

Definieren von teilweisen Schutzbereichen

Sie können die Grenzen eines Schutzbereichs festlegen, der
das Schiff nicht vollständig umschließt.
1
2
3
4

Radar-Zielerfassung und MARPA

Mit der Zielerfassung per Radar können Sie Objekte
identifizieren und verfolgen.
MARPA (Mini Automatic Radar Plotting Aid) wird vorrangig zur
Vermeidung von Kollisionen genutzt. Damit Sie MARPA
verwenden können, müssen Sie einem Ziel ein MARPA-Tag
zuweisen. Das Radarsystem verfolgt das gekennzeichnete
Objekt automatisch und stellt Informationen zu diesem Objekt
bereit, z. B. Bereich, Peilung, Geschwindigkeit, GPS-Steuerkurs,
nächste Annäherung sowie Zeit zur nächsten Annäherung.
MARPA zeigt den Status aller gekennzeichneten Objekte an
(Suche, Verloren, Tracking, Gefährlich), und der Plotter kann
einen Kollisionsalarm ausgeben, wenn das Objekt in den
(Aktivieren
Sicherheitsbereich einfährt.

MARPA-Zielsymbole

(Aktivieren von

Zuweisen von MARPA-Tags zu Objekten

Bevor Sie MARPA verwenden können, muss ein
Steuerkurssensor angeschlossen sein und ein aktives GPS-
Signal empfangen werden. Der Steuerkurssensor muss die
NMEA 2000 Parameter-Gruppennummer (PGN) 127250 oder
den NMEA 0183-Ausgabesatz HDM bzw. HDG bereitstellen.
Wählen Sie die Position des inneren Schutzbereichs, um die
Breite des Schutzbereichs zu definieren.
Wählen Sie Radar > Überw. > Menü > Überwachung
einrichten > Schutzbereich anp. > Schutzbereich anp. >
Ecke 1.
Verschieben Sie die Position der Ecke des äußeren
Schutzbereichs mit dem Finger.
Wählen Sie Ecke 2.
Tippen Sie auf die Position des inneren Schutzbereichs
um die Breite des Schutzbereichs zu definieren.
Ein Ziel wird erfasst. Konzentrische Kreise mit gestrichelten
grünen Linien werden vom Ziel abgestrahlt, während es vom
Radar erfasst wird.
Das Ziel wurde erfasst. Ein durchgehender grüner Kreis
kennzeichnet die Position eines Ziels, das vom Radar erfasst
wurde. Eine gestrichelte grüne Linie am Kreis kennzeichnet den
voraussichtlichen Kurs über Grund bzw. den GPS-Steuerkurs
des Ziels.
Ein gefährliches Ziel ist in Reichweite. Ein roter Kreis blinkt vom
Ziel. Zudem ertönt ein Alarm, und eine Meldung wird angezeigt.
Nach der Bestätigung des Alarms kennzeichnet ein ausgefüllter
roter Punkt mit einer gestrichelten roten Linie die Position und
den voraussichtlichen Kurs über Grund bzw. den GPS-
Steuerkurs des Ziels. Wenn für den Sicherheitszonen-
Kollisionsalarm die Option Aus gewählt wurde, blinkt das Ziel,
jedoch ertönt kein akustischer Alarm, und die Meldung wird nicht
angezeigt.
Das Ziel wurde verloren. Ein durchgehender grüner Kreis mit
einem X in der Mitte gibt an, dass das Radar das Ziel nicht
erfassen konnte.
Der nächste Annäherungspunkt sowie die Zeit zum nächsten
Annäherungspunkt zu einem gefährlichen Ziel.
,
25
