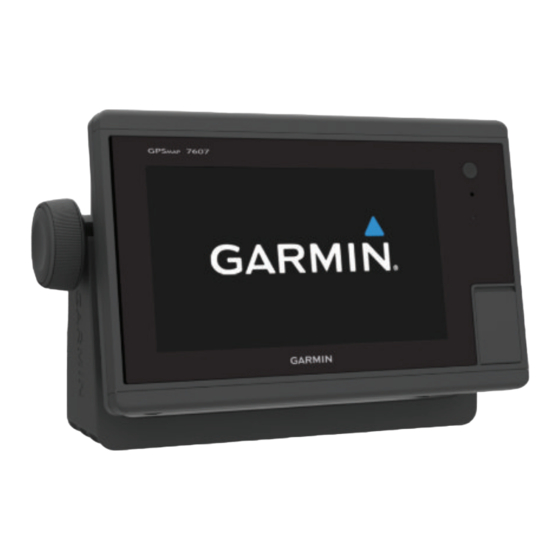

Garmin GPSMAP 74 Serie Installationsanweisungen

GPSMAP
Installationsanweisungen
Wichtige Sicherheitsinformationen
WARNUNG
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
HINWEIS
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
Halten Sie sich beim Einbau des Geräts an diese Anweisungen,
um die bestmögliche Leistung zu erzielen und eine
Beschädigung des Boots zu vermeiden.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit
der Installation beginnen. Sollten bei der Installation Probleme
auftreten, wenden Sie sich an den Support von Garmin
Kontaktaufnahme mit dem Support von Garmin
• Unter support.garmin.com
Informationen, beispielsweise Produkthandbücher, häufig
gestellte Fragen, Videos und Support.
• Nutzen Sie als Kunde in den USA die Rufnummern
+1-913-397-8200 oder +1-800-800-1020.
• Nutzen Sie als Kunde in Großbritannien die Rufnummer
0808 238 0000.
• Nutzen Sie als Kunde in Europa die Rufnummer
+44 (0) 870 850 1241.
Software-Update
Nach der Installation müssen Sie evtl. die Software des
Kartenplotters aktualisieren. Anweisungen zum Aktualisieren der
Oktober 2020
74xx/76xx
®
Serie
ACHTUNG
.
®
finden Sie Unterstützung und
Software finden Sie im Benutzerhandbuch unter
/manuals/GPSMAP7400-7600.
Erforderliches Werkzeug
• Bohrmaschine und Bohrer
◦ Montage mit Haltebügel: Für die Montagefläche geeignete
Bohrer und Montagesatz
◦ Bündige Montage: 13-mm- (
1
und 3,5-mm-Bohrer ( /
• Kreuzschlitzschraubendreher Nr. 2
• Stichsäge
• Feile und Sandpapier
• Seewassertaugliches Dichtungsmittel (empfohlen)
Hinweise zur Montage
HINWEIS
Montieren Sie das Gerät an einem Ort, an dem es keinen
extremen Temperaturen oder Umweltbedingungen ausgesetzt
ist. Der Temperaturbereich für dieses Gerät ist in den
technischen Daten zum Produkt aufgeführt. Eine längere
Lagerung oder ein längerer Betrieb bei Temperaturen über dem
angegebenen Temperaturbereich kann zu einem Versagen des
Geräts führen. Schäden durch extreme Temperaturen und
daraus resultierende Folgen sind nicht von der Garantie
abgedeckt.
Beachten Sie bei der Auswahl eines Montageorts folgende
Hinweise.
• Der Montageort sollte während der Bootsführung eine
optimale Sicht auf das Gerät gewähren.
• Der Montageort sollte einfachen Zugriff auf alle Schnittstellen
des Geräts ermöglichen, z. B. Tastatur, Touchscreen und
Kartenleser (sofern verfügbar).
• Der Montageort muss sich für das Gewicht des Geräts
eignen und das Gerät vor übermäßigen Vibrationen und
Erschütterungen schützen.
• Damit es nicht zu Interferenzen mit Magnetkompassen
kommt, muss bei der Montage des Geräts der in den
technischen Daten zum Produkt aufgeführte
Sicherheitsabstand zum Kompass eingehalten werden.
• Der Montageort muss ausreichend Platz für die Verlegung
und den Anschluss aller Kabel bieten.
• Beim Montageort darf es sich nicht um eine ebene,
horizontale Fläche handeln. Der Montageort sollte einen
vertikalen Winkel aufweisen.
Der Montageort und der Betrachtungswinkel sollten vor der
Montage des Geräts getestet werden. Bei hohen
Betrachtungswinkeln über- und unterhalb des Displays ist die
Bilddarstellung u. U. schlecht.
Montage des Geräts mit Haltebügel
HINWEIS
Wenn Sie die Halterung in Glasfasermaterial einlassen und
festschrauben, wird die Verwendung eines Senkkopfbohrers
empfohlen, um die Ansenkung nur durch die oberste Gelcoat-
Schicht zu bohren. Dadurch wird Rissen in der Gelschicht beim
Anziehen der Schrauben vorgebeugt.
Die Befestigungsteile für die Montage mithilfe eines Haltebügels
(Schrauben und Unterlegscheiben bzw. Muttern,
Unterlegscheiben und Schrauben) sind nicht im Lieferumfang
enthalten. Die Bügelhalterung ist im Lieferumfang einiger Geräte
enthalten. Damit Sie das Gerät mit der Bügelhalterung
GUID-6E54DB9C-BAE7-4C40-90F3-2D22E623703D v5
garmin.com
1 5
/ Zoll), 7,2-mm- ( / Zoll),
2 16
Zoll)
8
