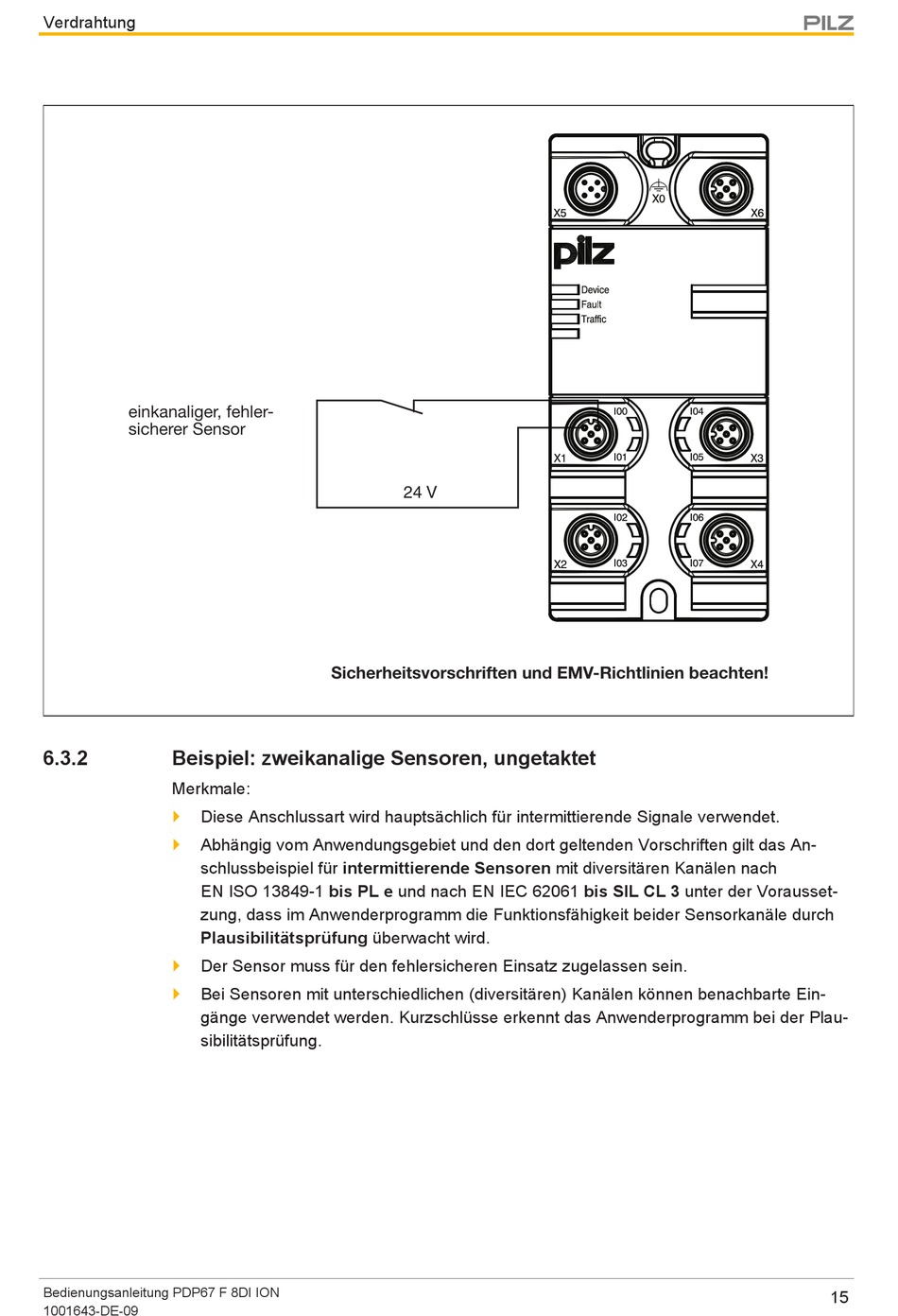

Verdrahtung
einkanaliger, fehler-
sicherer Sensor
6.3.2

Beispiel: zweikanalige Sensoren, ungetaktet

Merkmale:
Diese Anschlussart wird hauptsächlich für intermittierende Signale verwendet.
}
Abhängig vom Anwendungsgebiet und den dort geltenden Vorschriften gilt das An-
}
schlussbeispiel für intermittierende Sensoren mit diversitären Kanälen nach
EN ISO 13849-1 bis PL e und nach EN IEC 62061 bis SIL CL 3 unter der Vorausset-
zung, dass im Anwenderprogramm die Funktionsfähigkeit beider Sensorkanäle durch
Plausibilitätsprüfung überwacht wird.
Der Sensor muss für den fehlersicheren Einsatz zugelassen sein.
}
Bei Sensoren mit unterschiedlichen (diversitären) Kanälen können benachbarte Ein-
}
gänge verwendet werden. Kurzschlüsse erkennt das Anwenderprogramm bei der Plau-
sibilitätsprüfung.
Bedienungsanleitung PDP67 F 8DI ION
1001643-DE-09
24 V
Sicherheitsvorschriften und EMV-Richtlinien beachten!
