Verdrahtung

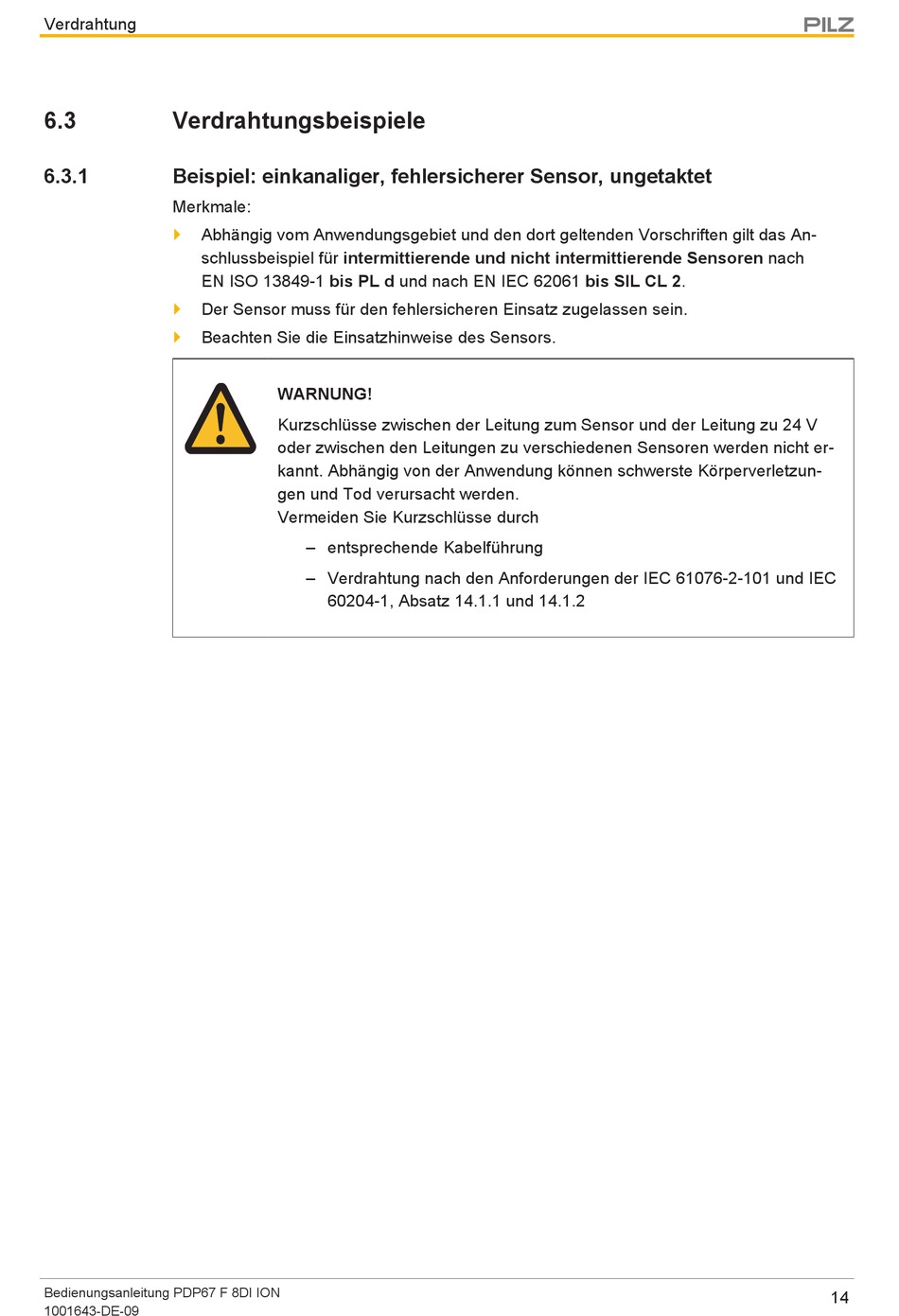

6.3 Verdrahtungsbeispiele
6.3.1

Beispiel: einkanaliger, fehlersicherer Sensor, ungetaktet

Merkmale:
Abhängig vom Anwendungsgebiet und den dort geltenden Vorschriften gilt das An-
}
schlussbeispiel für intermittierende und nicht intermittierende Sensoren nach
EN ISO 13849-1 bis PL d und nach EN IEC 62061 bis SIL CL 2.
Der Sensor muss für den fehlersicheren Einsatz zugelassen sein.
}
Beachten Sie die Einsatzhinweise des Sensors.
}
Bedienungsanleitung PDP67 F 8DI ION
1001643-DE-09
WARNUNG!
Kurzschlüsse zwischen der Leitung zum Sensor und der Leitung zu 24 V
oder zwischen den Leitungen zu verschiedenen Sensoren werden nicht er-
kannt. Abhängig von der Anwendung können schwerste Körperverletzun-
gen und Tod verursacht werden.
Vermeiden Sie Kurzschlüsse durch
– entsprechende Kabelführung
– Verdrahtung nach den Anforderungen der IEC 61076-2-101 und IEC
60204-1, Absatz 14.1.1 und 14.1.2
14
