Montage

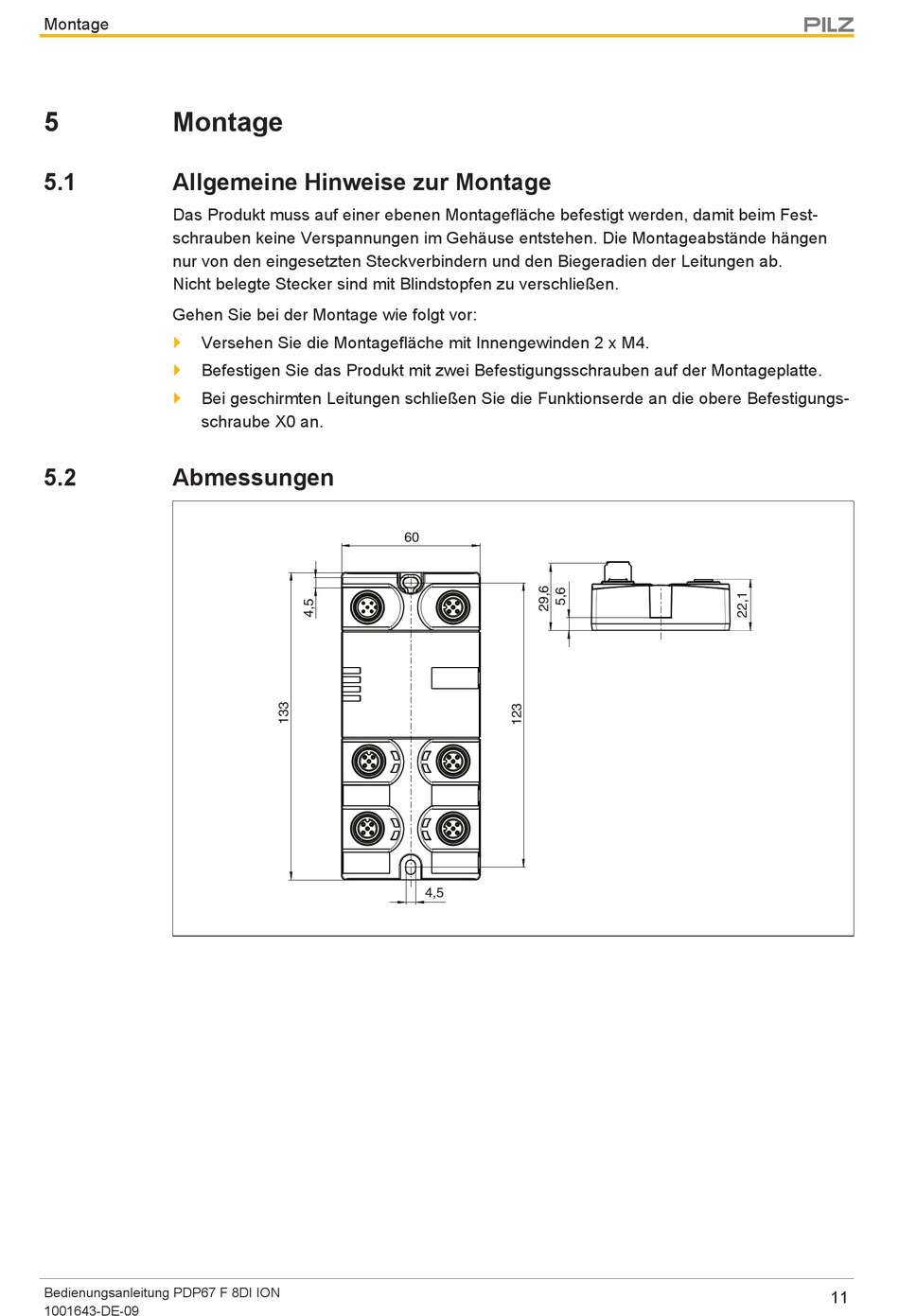

5 Montage
5.1

Allgemeine Hinweise zur Montage

Das Produkt muss auf einer ebenen Montagefläche befestigt werden, damit beim Fest-
schrauben keine Verspannungen im Gehäuse entstehen. Die Montageabstände hängen
nur von den eingesetzten Steckverbindern und den Biegeradien der Leitungen ab.
Nicht belegte Stecker sind mit Blindstopfen zu verschließen.
Gehen Sie bei der Montage wie folgt vor:
Versehen Sie die Montagefläche mit Innengewinden 2 x M4.
}
Befestigen Sie das Produkt mit zwei Befestigungsschrauben auf der Montageplatte.
}
Bei geschirmten Leitungen schließen Sie die Funktionserde an die obere Befestigungs-
}
schraube X0 an.
5.2

Abmessungen

Bedienungsanleitung PDP67 F 8DI ION
1001643-DE-09
60
4,5
