Verdrahtung
zweikanaliger Sensor
mit unterschiedlichen
(diversitären) Kanälen
6.3.3

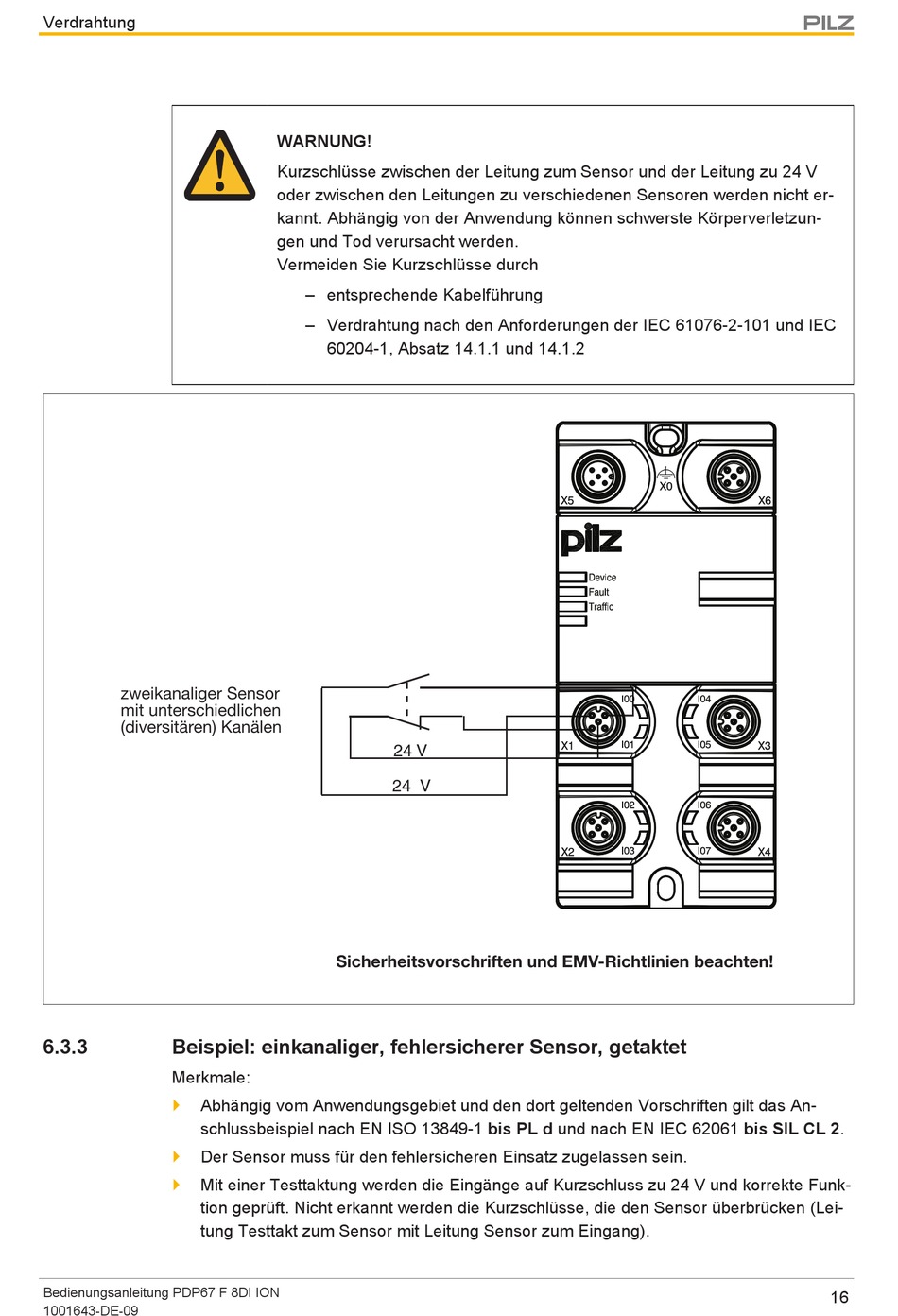

Beispiel: einkanaliger, fehlersicherer Sensor, getaktet

Merkmale:
Abhängig vom Anwendungsgebiet und den dort geltenden Vorschriften gilt das An-
}
schlussbeispiel nach EN ISO 13849-1 bis PL d und nach EN IEC 62061 bis SIL CL 2.
Der Sensor muss für den fehlersicheren Einsatz zugelassen sein.
}
Mit einer Testtaktung werden die Eingänge auf Kurzschluss zu 24 V und korrekte Funk-
}
tion geprüft. Nicht erkannt werden die Kurzschlüsse, die den Sensor überbrücken (Lei-
tung Testtakt zum Sensor mit Leitung Sensor zum Eingang).
Bedienungsanleitung PDP67 F 8DI ION
1001643-DE-09
WARNUNG!
Kurzschlüsse zwischen der Leitung zum Sensor und der Leitung zu 24 V
oder zwischen den Leitungen zu verschiedenen Sensoren werden nicht er-
kannt. Abhängig von der Anwendung können schwerste Körperverletzun-
gen und Tod verursacht werden.
Vermeiden Sie Kurzschlüsse durch
– entsprechende Kabelführung
– Verdrahtung nach den Anforderungen der IEC 61076-2-101 und IEC
60204-1, Absatz 14.1.1 und 14.1.2
24 V
24 V
Sicherheitsvorschriften und EMV-Richtlinien beachten!
