Verdrahtung
6.2

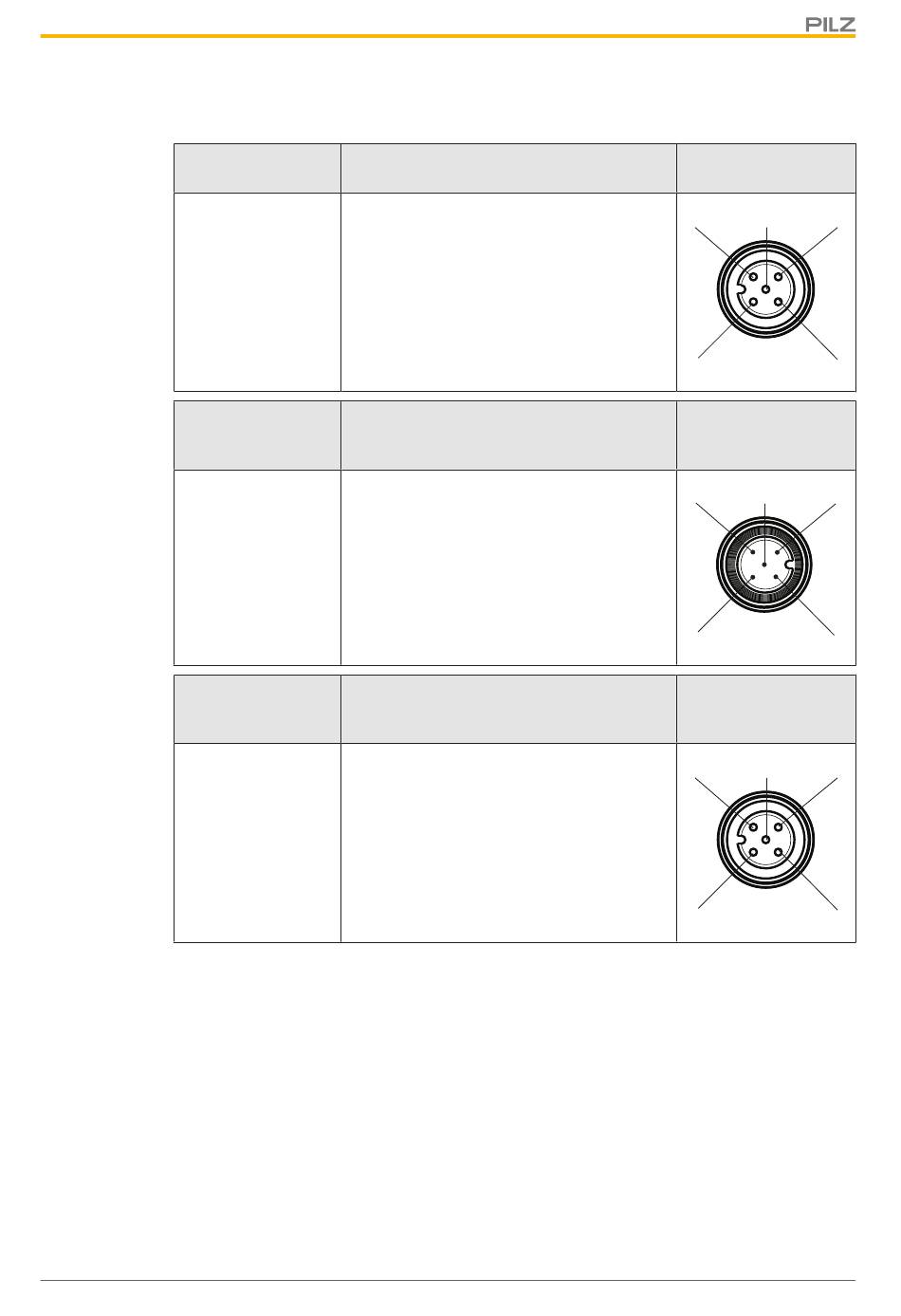

Belegung der Verbindungsstecker

Ein- /Ausgänge
X1 bis X4
5-poliger M12 Buch-
senstecker
A-codiert
Schnittstelle zum
Verbindungsmo-
dul: X5
5-poliger M12 Stift-
stecker
A-codiert
Schnittstelle zum
nächsten dezentra-
len Modul: X6
5-poliger M12 Buch-
senstecker
A-codiert
Bedienungsanleitung PDP67 F 8DI ION
1001643-DE-09
Belegung
1: Testtakt x / 24 V DC / ST-Ausgang
2: Eingang X
3: 0 V
4: Eingang X + 1
5: Testtakt X + 1 / 24 V DC / ST-Ausgang
Belegung
1: VCC
2: CAN-
3: GND
4: CAN+
5: Shield
Belegung
1: VCC
2: CAN-
3: GND
4: CAN+
5: Shield
2 5 3
1
4
5
2
3
4
1
2 5 3
1
4
